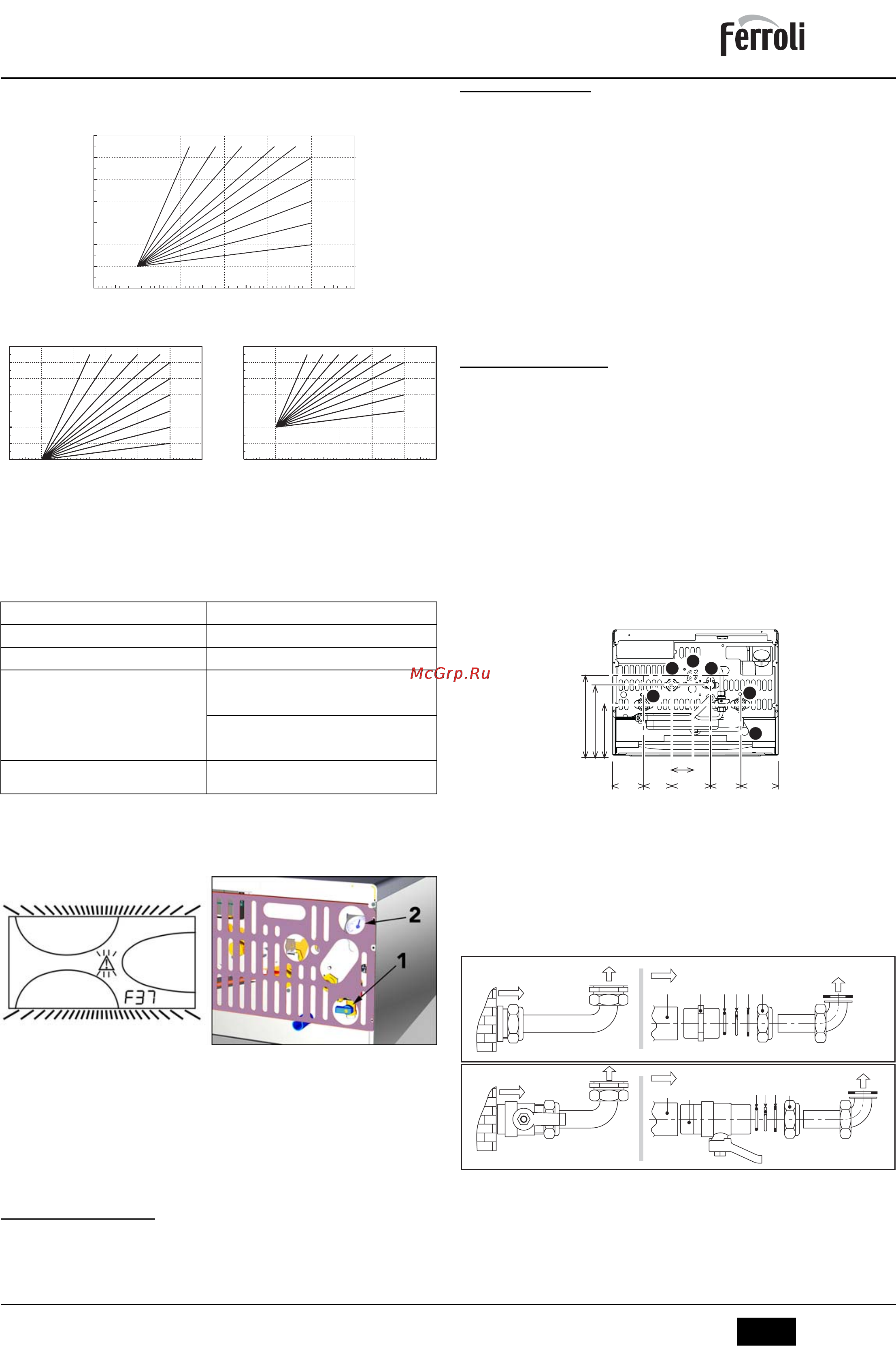

DIVAtop MICRO F
15
ES
cod. 3540S261 - 02/2010 (Rev. 00)
Si la temperatura ambiente es inferior al valor deseado, se aconseja definir una curva
de orden superior, y viceversa. Probar con aumentos o disminuciones de una unidad y
controlar el resultado en el ambiente.
fig. 14 - Curvas de compensación
fig. 15 - Ejemplo de desplazamiento paralelo de las curvas de compensación
Ajustes del reloj programador a distancia
A
Si la caldera tiene conectado el reloj programador a distancia (opcional), los
ajustes descritos anteriormente se gestionan según lo indicado en la tabla 1.
Además, en la pantalla del panel de mandos (5 - fig. 1) aparece la temperatura
ambiente actual medida por el reloj programador a distancia.
Tabla. 1
Regulación de la presión hidráulica de la instalación
La presión de carga con la instalación fría, leída en el hidrómetro de la caldera, tiene que
estar alrededor de 1,0 bar. Si la presión de la instalación es inferior al mínimo, la tarjeta
de la caldera activa la anomalía F37 (fig. 16).
fig. 16 - Anomalía presión insuficiente en la instalación
Con la llave de llenado (1 - fig. 16), llevar la presión de la instalación a un valor superior
a 1,0 bar.
En la parte inferior de la caldera hay un manómetro (2 -fig. 16) que indica la presión aun-
que el aparato esté desconectado.
A
Una vez restablecida la presión correcta en la instalación, la caldera efectúa un
ciclo de purga de aire de 120 segundos, que se indica en pantalla con la expre-
sión FH.
Al finalizar la operación, cerrar siempre la llave de llenado (1 - fig. 16)
3. INSTALACIÓN
3.1 Disposiciones generales
LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPE-
CIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INS-
TRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y
LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.
3.2 Lugar de instalación
El circuito de combustión es estanco respecto al ambiente de instalación, por lo cual el
aparato puede instalarse en cualquier habitación. No obstante, el local de instalación
debe ser lo suficientemente aireado para evitar situaciones de peligro si hubiera una pér-
dida de gas. La Directiva CE 90/396 establece esta norma de seguridad para todos los
aparatos que funcionan con gas, incluidos los de cámara estanca.
El aparato es adecuado para funcionar en un lugar parcialmente protegido según la nor-
ma EN 297 pr A6, con una temperatura mínima de -5°C. Si posee kit antihielo, se puede
utilizar a una temperatura mínima de hasta -15°C. Se aconseja instalar la caldera debajo
del alero del techo, en un balcón o en un nicho resguardado.
En cualquier caso, la caldera se ha de instalar en un lugar donde no haya polvo, gases
corrosivos ni objetos o materiales inflamables.
La caldera, preparada para fijarse a la pared, se suministra con un soporte de enganche.
Fijar el soporte a la pared, según las cotas indicadas en la figura de la portada, y engan-
char la caldera. Es posible solicitar una plantilla metálica para marcar los puntos de ta-
ladrado en la pared. La fijación a la pared debe ser firme y estable.
A
Si el aparato se instala dentro de un mueble o se adosa a otros elementos, ha
de quedar un espacio libre para desmontar la carcasa y realizar las actividades
normales de mantenimiento.
3.3 Conexiones hidráulicas
Advertencias
La potencia térmica del aparato se debe calcular antes de instalarlo, teniendo en cuenta
las necesidades de calor del edificio conforme a las normas vigentes. Para el buen fun-
cionamiento de la caldera, la instalación hidráulica tiene que estar dotada de todos los
accesorios necesarios. Se aconseja instalar válvulas de corte entre la caldera y el cir-
cuito de calefacción para aislarlos entre sí cuando sea necesario.
B
La salida de la válvula de seguridad se ha de conectar a un embudo o tubo de
recogida para evitar que se derrame agua al suelo en caso de sobrepresión en
el circuito hidráulico de calefacción. Si no se cumple esta advertencia, en el
caso de que actúe la válvula de descarga y se inunde el local, el fabricante de
la caldera no se considerará responsable.
No utilice los tubos de las instalaciones hidráulicas para poner a tierra aparatos
eléctricos.
Antes de instalar la caldera, lave cuidadosamente todos los tubos de la instalación para eliminar
los residuos o impurezas, que podrían comprometer el funcionamiento correcto del aparato.
Efectuar las conexiones de acuerdo con el dibujo de la fig. 17 y los símbolos presentes
en el aparato.
fig. 17 - Conexiones hidráulicas
Kit de conexiones
Con la caldera se suministran de serie los kits de conexión ilustrados en la figura siguien-
te (fig. 18).
fig. 18 - Kit de conexión
A Manguito hembra
B Niple de latón OT 58
C Junta tórica
D Anillo de tope en latón OT 58
E Arandela de cobre
F Empalme de latón OT 58
G Grifo de esfera
Regulación de la temperatura de calefacción
La regulación se puede efectuar desde el menú del reloj programador a
distancia o desde el panel de mandos de la caldera.
Regulación de la temperatura del agua sanitaria
La regulación se puede efectuar desde el menú del reloj programador a
distancia o desde el panel de mandos de la caldera.
Conmutación Verano / Invierno
La modalidad Verano tiene prioridad sobre la demanda de calefacción
desde el reloj programador a distancia.
Selección Eco/Confort
Si se desactiva el funcionamiento en sanitario desde el menú del reloj
programador a distancia, la caldera selecciona la modalidad Economy.
En esta condición, la
tecla 7
-
fig. 1
del panel de la caldera está inhabi-
litada.
Si se vuelve a activar el funcionamiento en sanitario con el reloj progra-
mador a distancia, la caldera se dispone en modo Comfort. En esta con-
dición, con la
tecla 7
-
fig. 1
del panel de la caldera es posible pasar de
una modalidad a otra.
Temperatura adaptable
Tanto el reloj programador a distancia como la tarjeta de la caldera ges-
tionan la regulación con temperatura adaptable: entre los dos, es priori-
taria la temperatura adaptable de la tarjeta de la caldera.
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
6
8910
7
20 10 0 -10 -20
20
30
40
50
60
70
80
90
85
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
1
= Ida a la instalación
4
= Retorno de la instalación
2
= Salida agua sanitaria
5
= Entrada agua sanitaria
3
= Entrada gas
6
= Descarga válvula de seguridad
85
76
105
80,5
103,5
55
216
189
137
1
2
3
4
5
6
A
F
C D E
FEDB CA
G
