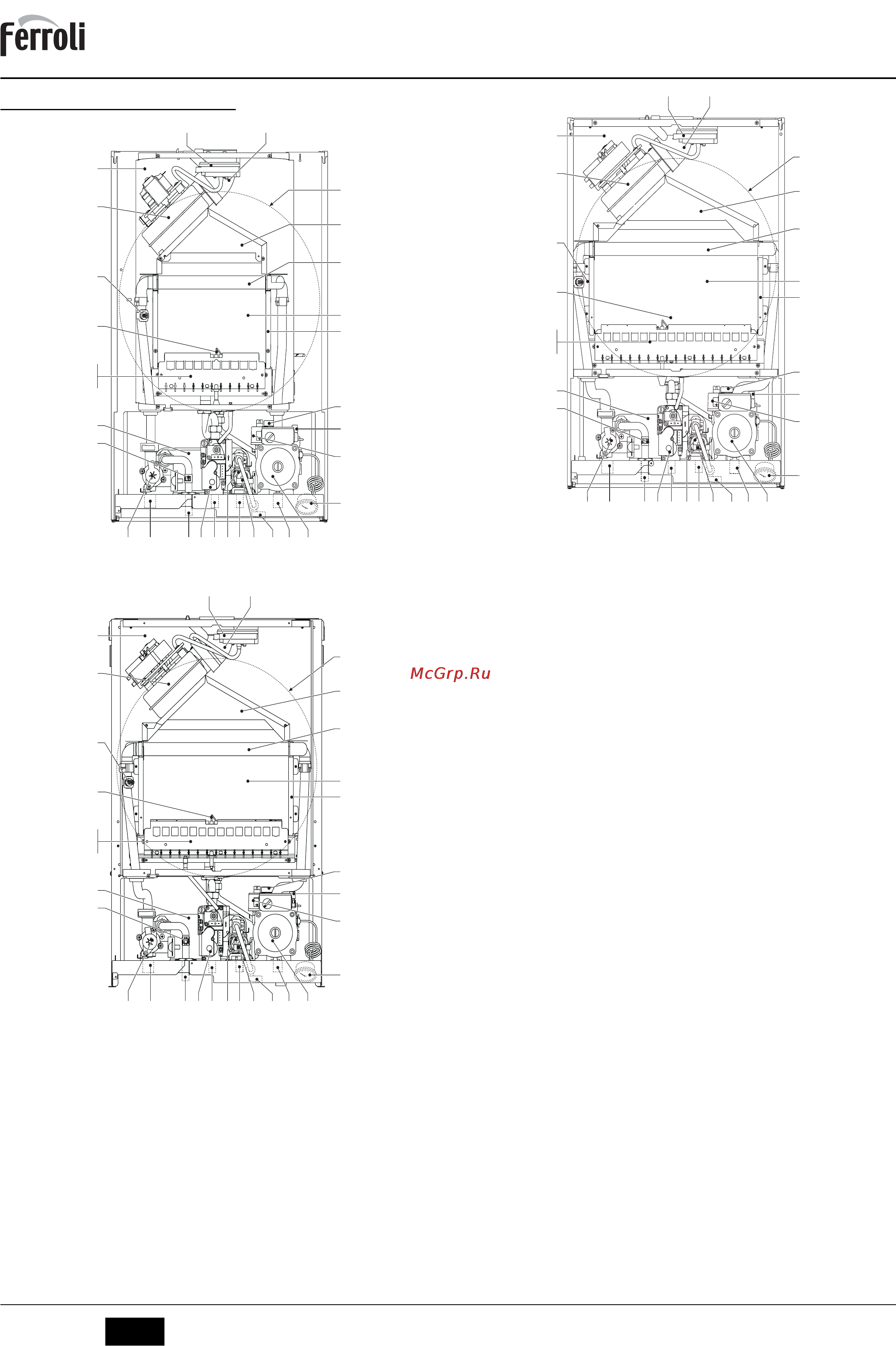

![Ferroli DIVATOP MICRO F (WF) [52/88] Divatop micro f](/views2/1072616/page52/bg34.png)
DIVAtop MICRO F
52
FR
cod. 3540S261 - 02/2010 (Rev. 00)
5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
5.1 Vue générale et composants principaux
fig. 30 - Vue générale DIVAtop MICRO F 24
fig. 31 - Vue générale DIVAtop MICRO F 32
fig. 32 - Vue générale DIVAtop MICRO F 37
Légende figure cap. 5
5 Chambre étanche
7 Arrivée gaz
8 Sortie eau chaude sanitaire
9 Entrée eau chaude sanitaire
10 Départ installation
11 Retour installation
14 Soupape de sécurité
16 Ventilateur
19 Chambre de combustion
20 Groupe brûleurs
26 Isolant chambre de combustion
27 Échangeur en cuivre
28 Collecteur des fumées
29 Collecteur de sortie des fumées
32 Circulateur circuit chauffage
36 Purgeur air automatique
37 Filtre entrée eau
39 Régulateur de débit
42 Capteur de température eau chaude sanitaire
44 Vanne à gaz
47 Modureg
56 Vase d'expansion
72 Thermostat d'ambiance
73 Thermostat antigel (option)
74 Robinet de remplissage installation
81 Électrode d'allumage/détection
95 Bypass
136 Débitmètre
138 Sonde externe
139 Chronocommande à distance (Opentherm)
145 Manomètre
194 Échangeur
241 By-pass automatique
246 Transducteur de pression
278 Capteur double (sécurité + chauffage)
288 Kit antigel (Option pour installation à l'extérieur)
297 Transducteur de pression d'air
44 32
246
36
14
26
19
27
28
56
297 29
5
16
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
44 32
246
36
14
26
19
27
28
56
297 29
5
16
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
44 32
246
36
14
26
19
27
28
56
297 29
5
16
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
