DIVAtop MICRO F
45
FR
cod. 3540S261 - 02/2010 (Rev. 00)
FR
1. AVERTISSEMENTS GÉNÉRAUX
• Lire attentivement les avertissements contenus dans le présent livret d'instructions.
• Après l'installation de la chaudière, l'installateur doit informer l'utilisateur sur son fonctionnement et lui remet-
tre le présent livret qui fait partie intégrante et essentielle du produit ; en outre, il doit être conservé avec soin
pour toute consultation future.
• L’installation et la manutention doivent être effectuées conformément aux normes en vigueur, selon les in-
structions du constructeur et par un personnel professionnel qualifié. Toute opération sur les organes de ré-
glage scellés est interdite.
• Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages à des personnes, à
des animaux ou à des choses. Le constructeur n'assume aucune responsabilité pour les dommages causés
par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas de non-repesct des instructions.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation
électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus.
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de
réparation ou d'intervention directe. S'adresser uniquement à du personnel professionnel qualifié. Les éven-
tuelles réparations ou remplacements de composants devront être effectués uniquement par du personnel
professionnel qualifié en n'utilisant que des pièces de rechange d'origine. Le non-respect de ce qui précède
compromet les conditions de sécurité de l'appareil.
• Cet appareil ne peut servir que dans le cadre des utilisations pour lesquelles il a été conçu. Tout autre usage
doit être considéré comme impropre et donc dangereux.
• Les éléments du conditionnement ne peuvent être laissés à la portée des enfants étant donné qu'ils pourra-
ient être une source potentielle de danger.
• Les images contenues dans ce manuel ne sont qu'une représentation simplifiée du produit. Cette représen-
tation peut présenter de légères différences, non significatives, par rapport au produit.
2. INSTALLATION
2.1 Introduction
Cher Client
Nous vous remercions d'avoir choisi FERROLI, une chaudière murale de conception
avancée, de technologie d'avant-garde, de fiabilité élevée et de haute qualité construc-
tive. Lire attentivement les instructions contenues dans la présente notice, car elles four-
nissent des indications importantes concernant la sécurité d'installation, l'utilisation et
l'entretien de l'appareil.
DIVAtop MICRO F est un générateur thermique de chauffage et de production d'eau
chaude sanitaire à haut rendement fonctionnant au gaz naturel ou liquide (GPL) ; équipé
d'un brûleur atmosphérique à allumage électronique, d'une chambre de combustion
étanche et d'un système de contrôle par microprocesseur, il peut être installé à l'intérieur
ou à l'extérieur, dans un lieu partiellement protégé (selon EN 297/A6) jusqu'à des tem-
pératures de -5 °C (-15 °C avec le kit antigel en option).
À cela s'ajoute un dispositif interne spécial qui permet d'obtenir une production d'ECS
extrêmement rapide à l'ouverture du robinet , l'eau chaude est immédiatement disponi-
ble à la sortie de la chaudière.
2.2 Tableau des commandes
Description du tableau et de l'afficheur (autrement dit écran)

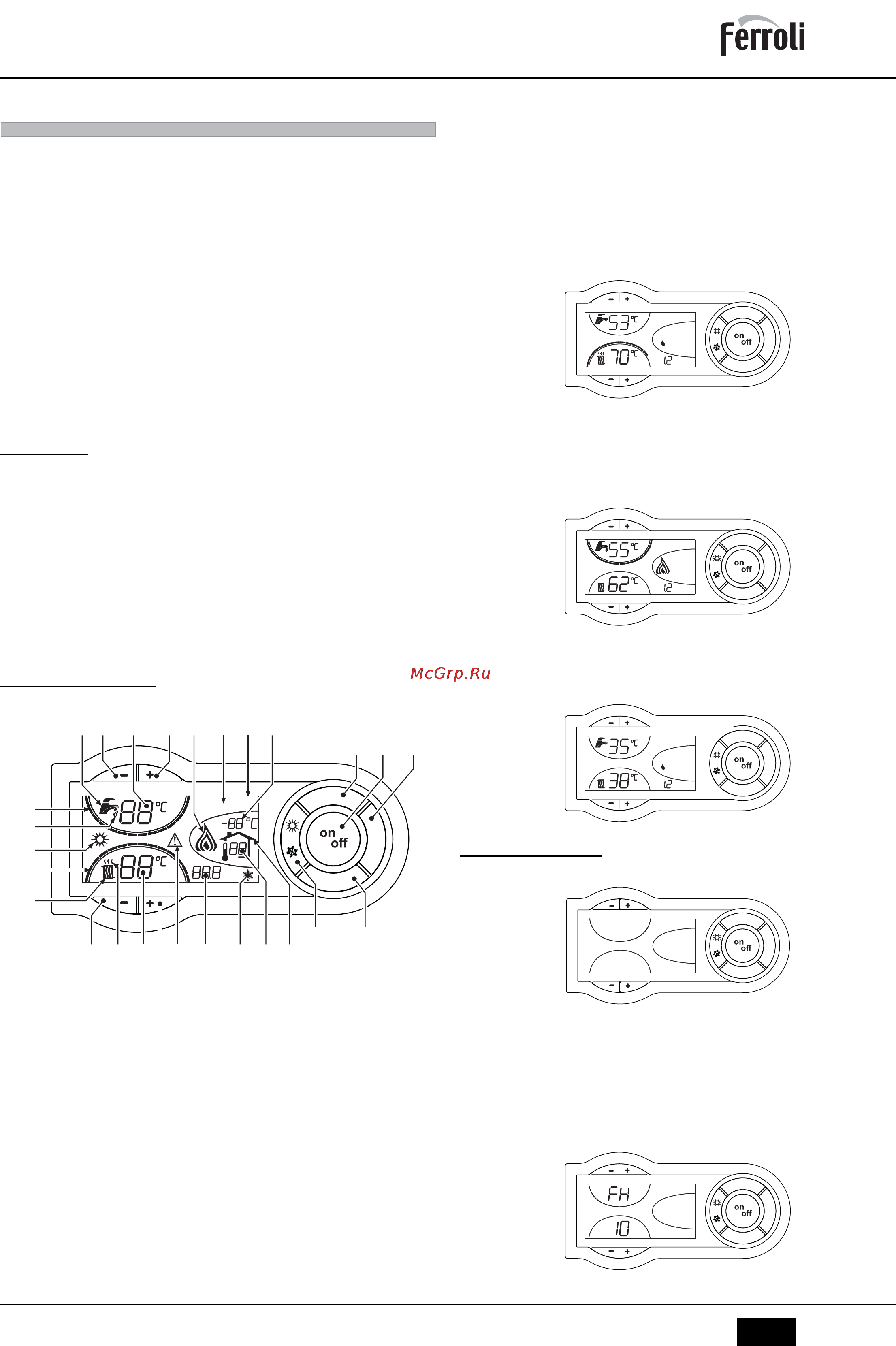

fig. 1 - Panneau de contrôle
Légende
1 = Touche pour diminuer le réglage de la température de l'eau chaude sanitaire
2 = Touche pour augmenter le réglage de l'eau chaude sanitaire
3 =
Touche pour diminuer le réglage de la température de l'installation de chauffage
4 =
Touche pour augmenter le réglage de la température de l'installation de chauffage
5 = Afficheur
6 = Touche de sélection du mode Été/Hiver
7 = Touche de sélection du mode ECO / COMFORT
8 = Touche de remise à zéro
9 = Touche de Marche/Arrêt de l'appareil (on/off)
10 = Touche du menu "Température évolutive" (mode)
11 = Indication température eau chaude sanitaire programmée atteinte
12 = Symbole eau chaude sanitaire
13 = Indication du fonctionnement eau chaude sanitaire
14 = Programmation / température de départ eau chaude sanitaire
15 = Indication mode ECO (Economy) ou COMFORT
16 = Température capteur extérieur (avec la sonde extérieure en option)
17 = Elle est affichée en cas de branchement de la sonde extérieure ou de la chro-
nocommande à distance (options)
18 = Température ambiante (avec chronocommande à distance, option)
19 = Indication brûleur allumé et puissance actuelle
20 = Indication fonctionnement antigel
21 = Indication pression installation de chauffage
22 = Indication Anomalie
23 = Programmation / température de départ installation chauffage
24 = Symbole chauffage
25 = Indication fonctionnement chauffage
26 = Indication température de départ chauffage programmée atteinte
27 = Indication fonction Été
Indication durant le fonctionnement
Chauffage
Le besoin thermique (détecté par le thermostat d'ambiance ou la chronocommande à di-
stance) est indiqué par le clignotement du pictogramme air chaud au-dessus du radia-
teur (rep. 24 et 25 - fig. 1).
Les repéres de graduation du chauffage (rep. 26 - fig. 1) s'allument au fur et à mesure
que la température du capteur de chauffage atteint la valeur fixée.
fig. 2
Sanitaire
Le besoin d'ECS (venant de l'ouverture d'un robinet d'eau chaude ou puisage) est indi-
qué par le clignotement de l'icône du robinet d'eau chaude (rep. 12 et 13 - fig. 1).
Les repères de graduation sanitaire (rep. 11 - fig. 1) s'allument au fur et à mesure que la
température du capteur sanitaire atteint la valeur fixée.
fig. 3
Confort
La demande Confort (rétablissement de la température interne de la chaudière) est indi-
quée par le clignotement du symbole COMFORT (rep. 15 et 13 - fig. 1).
fig. 4
2.3 Allumage et extinction
Chaudière non alimentée électriquement
fig. 5 - Chaudière non alimentée électriquement
B
En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure
de l'arrivée de gaz, le système hors-gel ne fonctionne pas. Pour les arrêts pro-
longés en période hivernale et afin d'éviter les dommages causés par le gel, il
est conseillé de purger toute l'eau contenue dans la chaudière et dans l'instal-
lation ; ou bien de ne vider que l'eau sanitaire et verser l'antigel approprié dans
le circuit de chauffage.
Allumage de la chaudière
Mettre l'appareil sous tension.
fig. 6 - Allumage de la chaudière
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
ecomfort
bar
5
7910
21
86
43
12 14
11
13
15 16
17182021222325
24
26
27
19
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
comfort
bar
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
