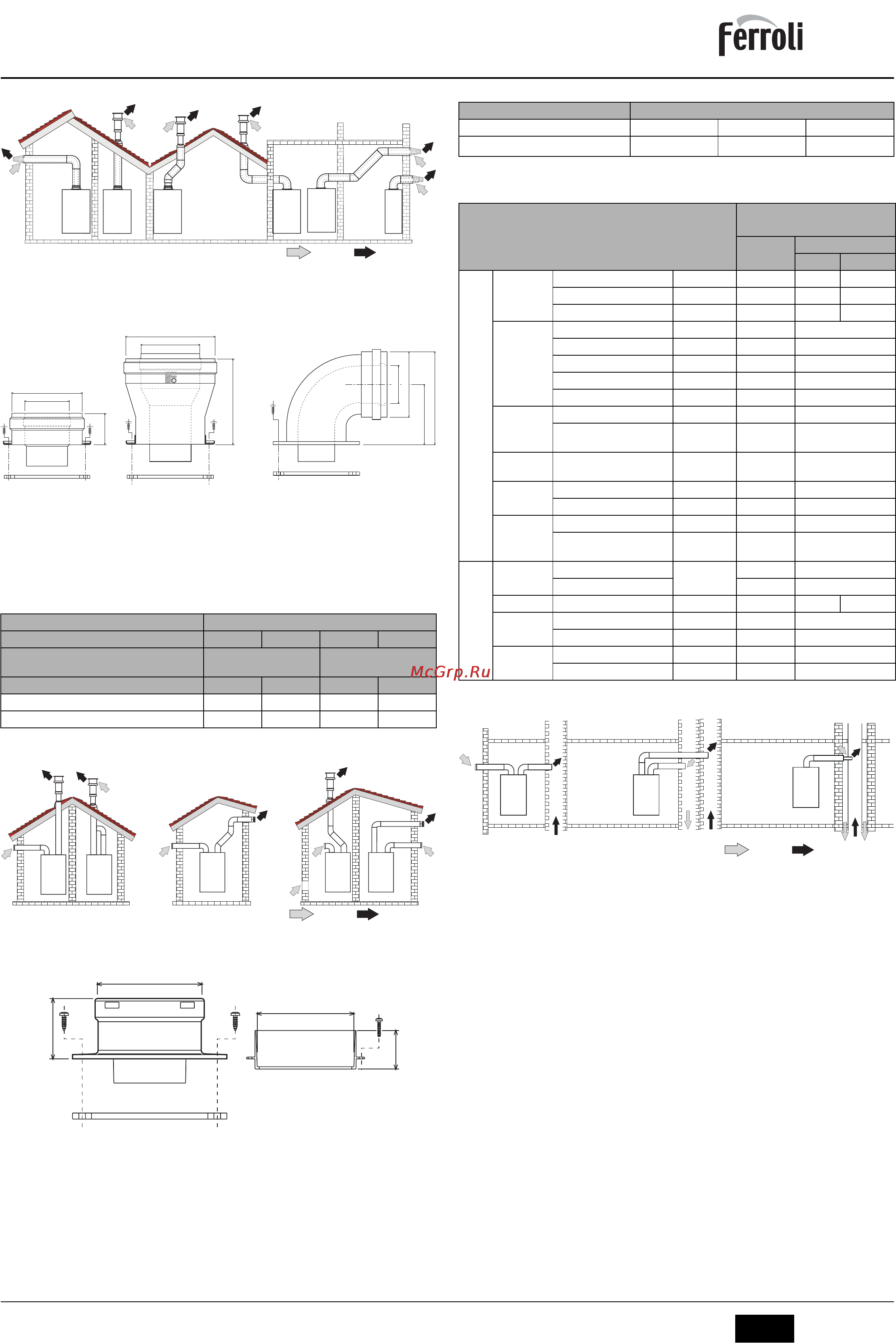

DIVAtop MICRO F
17
ES
cod. 3540S261 - 02/2010 (Rev. 00)
Conexión con tubos coaxiales
fig. 21 - Ejemplos de conexión con tubos coaxiales ( = aire / = humos)
Para la conexión coaxial, montar uno de los siguientes accesorios iniciales en el apara-
to. Para las cotas de taladrado en la pared, véase la figura de la portada. Los tramos
horizontales de salida de humos han de mantener una ligera pendiente hacia el exterior
para evitar que la eventual condensación retorne al aparato.
fig. 22 - Accesorios iniciales para conductos coaxiales
Antes de efectuar la instalación, verificar que no se supere la longitud máxima permiti-
da, considerando que cada codo coaxial provoca la reducción indicada en la tabla. Por
ejemplo, un conducto de Ø 60/100 formado por un codo de 90° y 1 m horizontal tiene
una longitud total equivalente de 2 m.
Tabla. 2 - Longitudes máximas de los conductos coaxiales
Conexión con tubos separados
fig. 23 - Ejemplos de conexión con tubos separados ( = aire / = humos)
Para conectar los conductos separados, montar el siguiente accesorio inicial en el apa-
rato:
fig. 24 - Accesorio inicial para conductos separados
Antes de efectuar la instalación, comprobar que no se supere la longitud máxima permi-
tida mediante un simple cálculo:
1. Diseñar todo el sistema de chimeneas separadas, incluidos los accesorios y los ter-
minales de salida.
2. Consultar la tabla 4 y determinar las pérdidas en m
eq
(metros equivalentes) de cada
componente según la posición de instalación.
3. Verificar que la suma total de las pérdidas sea inferior o igual a la longitud máxima
permitida en tabla 3.
Tabla. 3 - Longitud Máxima para conductos separados
Tabla. 4 - Accesorios
Conexión a chimeneas colectivas
fig. 25 - Ejemplos de conexión a chimeneas ( = aire / = humos)
Si se desea conectar una caldera DIVAtop MICRO F a una chimenea colectiva o indivi-
dual con tiro natural, dicha chimenea ha de ser proyectada por personal técnico cualifi-
cado, según las normas vigentes, y ser adecuada para aparatos de cámara estanca
dotados con ventilador.
En particular, los conductos y las chimeneas han de:
• Estar dimensionados según el método de cálculo descrito en las normas vigentes.
• Ser estancos a los productos de la combustión, resistentes a los humos y al calor,
e impermeables a los condensados.
• Tener sección circular o cuadrangular con recorrido vertical y sin estrangulaciones.
• Estar adecuadamente distanciados o aislados de cualquier material combustible.
• Estar conectados a un solo aparato por planta.
• Estar conectados a un único tipo de aparatos (todos de tiro forzado o todos de tiro
natural).
• No tener medios mecánicos de aspiración en los conductos principales.
• Estar en depresión, en todo su recorrido, en condiciones de funcionamiento esta-
cionario.
• Tener, en la base, una cámara de recogida de materiales sólidos o eventuales con-
densaciones, provista de puerta metálica de cierre estanco al aire.
Coaxial
60/100 80/125 60/100 80/125
DIVAtop MICRO F 24
DIVAtop MICRO F 32
DIVAtop MICRO F 37
Longitud máxima permitida 5 m 10 m 4 m 10 m
Factor de reducción del codo de 90° 1 m 0,5 m 1 m 0,5 m
Factor de reducción del codo de 45° 0,5 m 0,25 m 0,5 m 0,25 m
C
12
C
12
C
32
C
32
C
32
C
12
010014X0010006X0 010007X0
80
100
60
125
68
118
123.5
45.6
100
60
C
52
C
32
C
52
B
22
C
12
50
80
010011X0
80
32
Conductos separados
DIVAtop MICRO F 24 DIVAtop MICRO F 32 DIVAtop MICRO F 37
Longitud máxima permitida
60 m
eq
48 m
eq
40 m
eq
Pérdidas en m
eq
Entrada
aire
Descarga de humos
Vertical Horizontal
ø 80 TUBO
0.5 m M/H 1KWMA38A 0,5 0,5 1,0
1 m M/H 1KWMA83A 1,0 1,0 2,0
2 m M/H 1KWMA06K 2,0 2,0 4,0
CODO
45° H/H 1KWMA01K 1,2 2,2
45° M/H 1KWMA65A 1,2 2,2
90° H/H 1KWMA02K 2,0 3,0
90° M/H 1KWMA82A 1,5 2,5
90° M/H + toma test 1KWMA70U 1,5 2,5
MANGUITO
con toma test 1KWMA16U 0,2 0,2
para descarga de la
condensación
1KWMA55U - 3,0
TEE
para descarga de la
condensación
1KWMA05K - 7,0
TERMINAL
aire a pared 1KWMA85A 2,0 -
humos a pared con antiviento 1KWMA86A - 5,0
CHIMENEA
Aire/humos separada 80/80 1KWMA84U - 12,0
Sólo salida de humos Ø80 1KWMA83U +
1KWMA86U
-4,0
ø 100 REDUCCIÓN
de Ø80 a Ø100 1KWMA03U 0,0 0,0
de Ø100 a Ø80 1,5 3,0
TUBO
1 m M/H 1KWMA08K 0,4 0,4 0,8
CODO
45° M/H 1KWMA03K 0,6 1,0
90° M/H 1KWMA04K 0,8 1,3
TERMINAL
aire a pared 1KWMA14K 1,5 -
humos a pared con antiviento 1KWMA29K - 3,0
C
82
C
42
C
42
