DIVAtop MICRO F
6
IT
cod. 3540S261 - 02/2010 (Rev. 00)

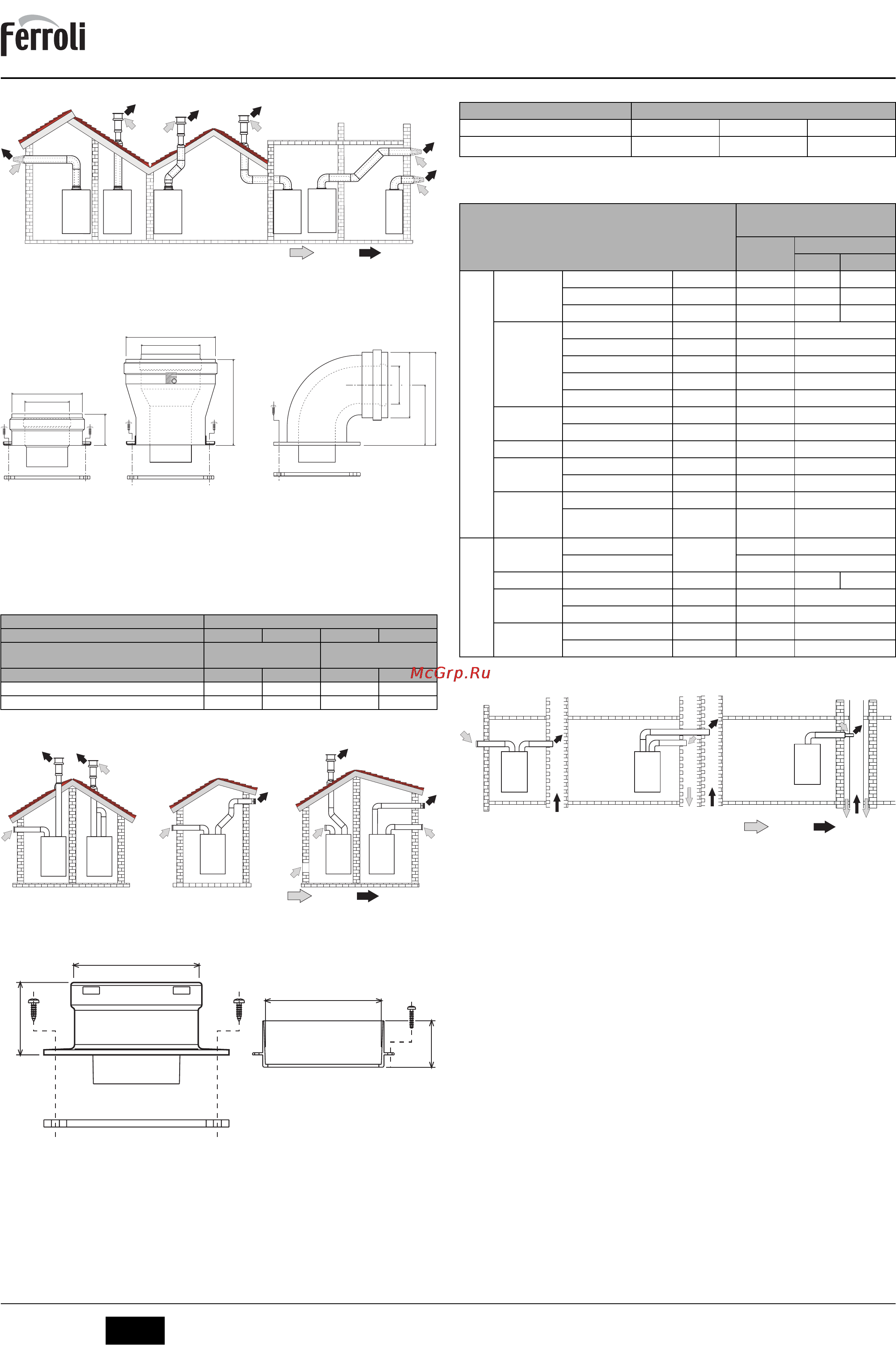

Collegamento con tubi coassiali
fig. 21 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di
partenza. Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario
che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera pendenza
verso l'esterno per evitare che eventuale condensa rifluisca verso l’apparecchio.
fig. 22 - Accessori di partenza per condotti coassiali
Prima di procedere con l’installazione, verificare che non sia superata la massima lun-
ghezza consentita tenendo conto che ogni curva coassiale dà luogo alla riduzione indi-
cata in tabella. Ad esempio un condotto Ø 60/100 composto da una curva 90° + 1 metro
orizzontale ha una lunghezza tot. equivalente di 2 metri.
Tabella. 2 - Lunghezze massime condotti coassiali
Collegamento con tubi separati
fig. 23 - Esempi di collegamento con tubi separati ( = Aria / = Fumi)
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-
rio di partenza:
fig. 24 - Accessorio di partenza per condotti separati
Prima di procedere con l’installazione, verificare che non sia superata la massima lun-
ghezza consentita tramite un semplice calcolo:
1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori
e terminali di uscita.
2. Consultare la tabella 4 ed individuare le perdite in m
eq
(metri equivalenti) di ogni
componente, a seconda della posizione di installazione.
3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-
ghezza consentita in tabella 3.
Tabella. 3 - Lunghezza massima per condotti separati
Tabella. 4 - Accessori
Collegamento a canne fumarie collettive
fig. 25 - Esempi di collegamento a canne fumarie ( = Aria / = Fumi)
Se si intende collegare la caldaia DIVAtop MICRO F ad una canna fumaria collettiva o
ad un camino singolo a tiraggio naturale, canna fumaria o camino devono essere espres-
samente progettati da personale tecnico professionalmente qualificato in conformità alle
norme vigenti ed essere idonee per apparecchi a camera stagna dotati di ventilatore.
In particolare, camini e canne fumarie devono avere le seguenti caratteristiche:
Essere dimensionati/e secondo il metodo di calcolo riportato nelle norme vigenti.
Essere a tenuta dei prodotti della combustione, resistenti ai fumi ed al calore ed im-
permeabili alle condense.
Avere sezione circolare o quadrangolare, con andamento verticale ed essere prive
di strozzature.
Avere i condotti che convogliano i fumi caldi adeguatamente distanziati o isolati da
materiali combustibili.
Essere allacciati ad un solo apparecchio per piano.
Essere allacciati ad un’unica tipologia di apparecchi (o tutti e solo apparecchi a ti-
raggio forzato oppure tutti e solo apparecchi a tiraggio naturale).
Essere privi di mezzi meccanici di aspirazione nei condotti principali.
Essere in depressione, per tutto lo sviluppo, in condizioni di funzionamento stazio-
nario.
Avere alla base una camera di raccolta di materiali solidi o eventuali condense mu-
nita di sportello metallico di chiusura a tenuta d’aria.
Coassiale
60/100 80/125 60/100 80/125
DIVAtop MICRO F 24
DIVAtop MICRO F 32
DIVAtop MICRO F 37
Massima lunghezza consentita 5 m 10 m 4 m 10 m
Fattore di riduzione curva 90° 1 m 0.5 m 1 m 0.5 m
Fattore di riduzione curva 45° 0.5 m 0.25 m 0.5 m 0.25 m
C
12
C
12
C
32
C
32
C
32
C
12
010014X0010006X0 010007X0
80
100
60
125
68
118
123.5
45.6
100
60
C
52
C
32
C
52
B
22
C
12
50
80
010011X0
80
32
Condotti separati
DIVAtop MICRO F 24 DIVAtop MICRO F 32 DIVAtop MICRO F 37
Massima lunghezza consentita
60 m
eq
48 m
eq
40 m
eq
Perdite in m
eq
Aspirazione
aria
Scarico fumi
Verticale Orizzontale
Ø 80 TUBO
0.5 m M/F 1KWMA38A 0,5 0,5 1,0
1 m M/F 1KWMA83A 1,0 1,0 2,0
2 m M/F 1KWMA06K 2,0 2,0 4,0
CURVA
45° F/F 1KWMA01K 1,2 2,2
45° M/F 1KWMA65A 1,2 2,2
90° F/F 1KWMA02K 2,0 3,0
90° M/F 1KWMA82A 1,5 2,5
90° M/F + Presa test 1KWMA70U 1,5 2,5
TRONCHETTO
con presa test 1KWMA16U 0,2 0,2
per scarico condensa 1KWMA55U - 3,0
TEE
con scarico condensa 1KWMA05K - 7,0
TERMINALE
aria a parete 1KWMA85A 2,0 -
fumi a parete con antivento 1KWMA86A - 5,0
CAMINO
Aria/fumi sdoppiato 80/80 1KWMA84U - 12,0
Solo uscita fumi Ø80 1KWMA83U +
1KWMA86U
-4,0
Ø 100 RIDUZIONE
da Ø80 a Ø100 1KWMA03U 0,0 0,0
da Ø100 a Ø80 1,5 3,0
TUBO
1 m M/F 1KWMA08K 0,4 0,4 0,8
CURVA
45° M/F 1KWMA03K 0,6 1,0
90° M/F 1KWMA04K 0,8 1,3
TERMINALE
aria a parete 1KWMA14K 1,5 -
fumi a parete antivento 1KWMA29K - 3,0
C
82
C
42
C
42
