DIVAtop MICRO F
49
FR
cod. 3540S261 - 02/2010 (Rev. 00)
Raccordement avec des tubes coaxiaux

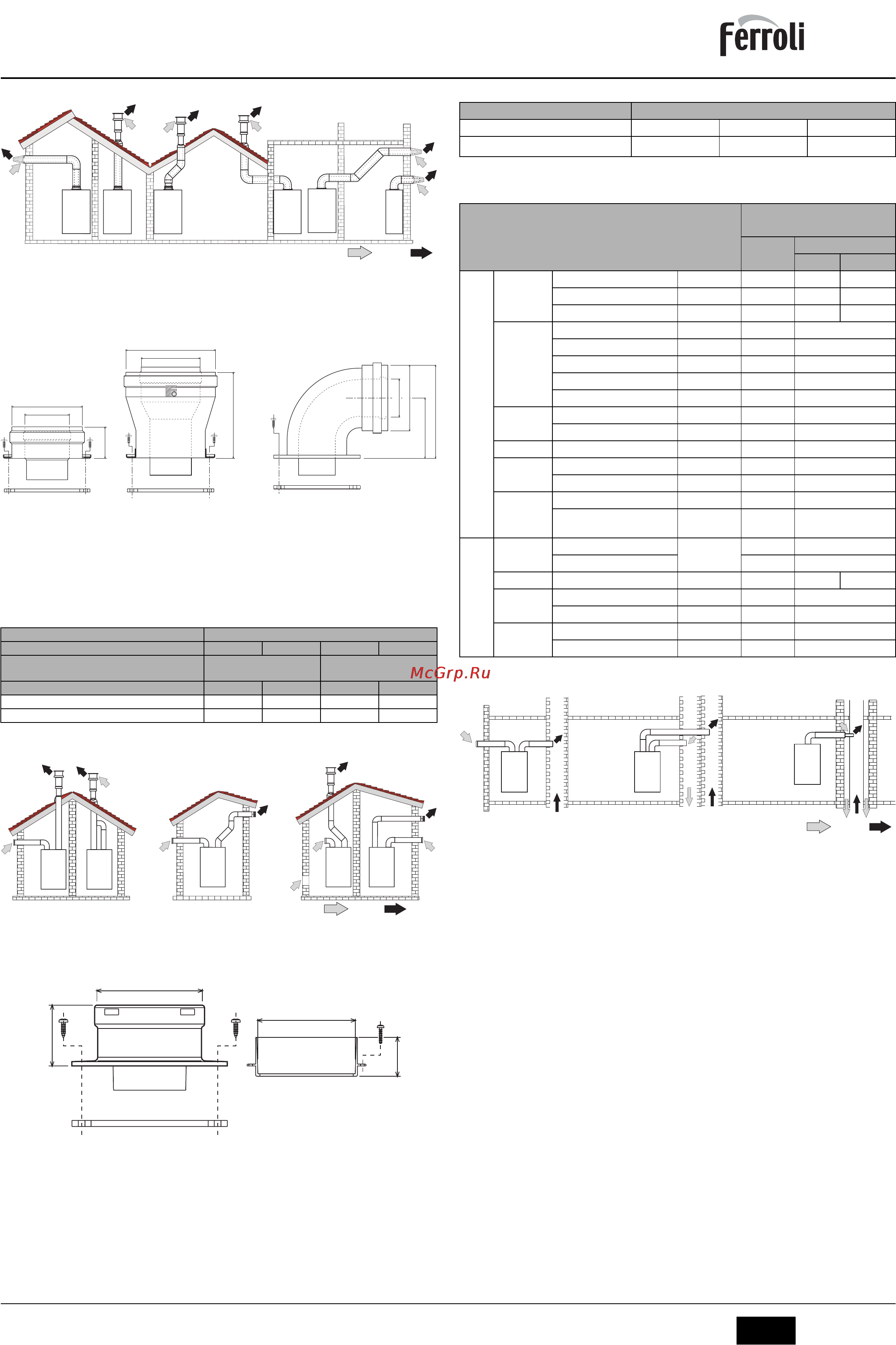

fig. 21 - Exemples de raccordement à l'aide de tuyaux coaxiaux ( = Air /
= Fumées)
Pour le raccordement avec des tubes coaxiaux, un des accessoires suivants doit être
monté au départ. Pour les cotes du perçage des trous dans le mur, voir la figure en cou-
verture. Les éventuels tuyaux horizontaux de l'évacuation des fumées doivent être mon-
tés en légère pente vers l'extérieur afin d'évacuer les éventuels condensats.
fig. 22 - Accessoires de départ pour conduits coaxiaux
Avant de procéder à l'installation, vérifier que la longueur maximale admissible ne soit
pas dépassée compte tenu que chaque coude coaxial comporte la réduction indiquée
dans le tableau. Par exemple, un conduit Ø 60/100 formé d'un coude 90° + 1 mètre ho-
rizontal a une longueur totale équivalente de 2 mètres.
Tableau 2 - Longueurs maximales conduits coaxiaux
Raccordement avec des conduits séparés
fig. 23 - Exemples de raccordements avec conduits séparés ( = Air / = Fu-
mées)
Pour le raccordement avec des conduits séparés, l'accessoire suivant doit être monté au
départ de l'appareil :
fig. 24 - Accessoire de départ pour conduits séparés
Avant de procéder à l'installation, vérifier à l'aide d'une simple formule que la longueur
maximale admissible ne soit dépassée :
1. Définir complètement le schéma de l'installation à double conduit concentrique, y
compris les accessoires et les terminaux de sortie.
2. Consulter le tableau tableau 4 et repérer les pertes en m
eq
(mètres équivalents) de
chaque composant, suivant leur position d'installation.
3. Vérifier que la perte totale calculée est inférieure ou égale à la longueur maximale
admissible sur le tableau 3.
Tableau 3 - Longueur maximale pour conduits séparés
Tableau 4 - Accessoires
Raccordement à des conduits collectifs
fig. 25 - Exemples de raccordement à l'aide de tuyaux coaxiaux ( = Air /
= Fumées)
Pour raccorder la chaudière DIVAtop MICRO F à un carneau collectif ou individuel à ti-
rage naturel, ces derniers doivent être conçus par du personnel expert conformément
aux lois en vigueur ; de plus, ils doivent être adaptés à des appareils à chambre étanche
munis de ventilateur.
En particulier, les cheminées et les conduits devront avoir les caractéristiques suivantes
:
Être dimensionnés selon les méthodes de calcul fixées par les normes en vigueur.
Être étanches aux produits de combustion, résistants aux fumées et à la chaleur, et
imperméables aux condensations.
Avoir une section circulaire ou quadrangulaire, être verticaux et ne présenter aucun
étranglement.
Avoir des conduits qui acheminent les fumées chaudes correctement espacées ou
isolées des matières combustibles.
Être raccordés à un seul appareil par étage.
Être raccordés à un seul type d'appareil (uniquement à des appareils à tirage forcé
ou uniquement à des appareils à tirage naturel).
Ne pas être équipés de systèmes mécaniques d'aspiration sur les conduits princi-
paux.
Être en dépression sur toute la longueur, en conditions de fonctionnement station-
naire.
Disposer à la base d'une chambre de récupération de matériaux solides ou d'éven-
tuels condensats, munie de volet métallique de fermeture, étanche à l'air.
Coaxial
60/100 80/125 60/100 80/125
DIVAtop MICRO F 24
DIVAtop MICRO F 32
DIVAtop MICRO F 37
Longueur maximale admissible 5 m 10 m 4 m 10 m
Facteur de réduction coude 90° 1 m 0,5 m 1 m 0,5 m
Facteur de réduction coude 45° 0,5 m 0,25 m 0,5 m 0,25 m
C
12
C
12
C
32
C
32
C
32
C
12
010014X0010006X0 010007X0
80
100
60
125
68
118
123.5
45.6
100
60
C
52
C
32
C
52
B
22
C
12
50
80
010011X0
80
32
Conduits séparés
DIVAtop MICRO F 24 DIVAtop MICRO F 32 DIVAtop MICRO F 37
Longueur maximale admissible
60 m
éq
48 m
eq
40 m
eq
Pertes en m
eq
Aspiration
air
Évacuation des fumées
Vertical Horizontal
Ø 80 TUYAU
0,5 m M/F 1KWMA38A 0,5 0,5 1,0
1 m M/F 1KWMA83A 1,0 1,0 2,0
2 m M/F 1KWMA06K 2,0 2,0 4,0
COUDE
45° F/F 1KWMA01K 1,2 2,2
45° M/F 1KWMA65A 1,2 2,2
90° F/F 1KWMA02K 2,0 3,0
90° M/F 1KWMA82A 1,5 2,5
90° M/F + Prise de test 1KWMA70U 1,5 2,5
MAN-
CHETTE
avec prise de test 1KWMA16U 0,2 0,2
pour évacuation condensation 1KWMA55U - 3,0
TEE
avec évacuation condensation 1KWMA05K - 7,0
TERMINAL
air mural 1KWMA85A 2,0 -
fumée mural avec mitron 1KWMA86A - 5,0
CHEMINÉE
Air/Fumée dédoublée 80/80 1KWMA84U - 12,0
Uniquement sortie des fumées
Ø 80
1KWMA83U +
1KWMA86U
-4,0
Ø 100 RÉDUCTION
de Ø 80 à Ø 100 1KWMA03U 0,0 0,0
de Ø 100 à Ø 80 1,5 3,0
TUYAU
1 m M/F 1KWMA08K 0,4 0,4 0,8
COUDE
45° M/F 1KWMA03K 0,6 1,0
90° M/F 1KWMA04K 0,8 1,3
TERMINAL
air mural 1KWMA14K 1,5 -
fumée mural avec mitron 1KWMA29K - 3,0
C
82
C
42
C
42
