Транспортировка котла
Logano plus GB402 - Оставляем за собой право на изменения!
16

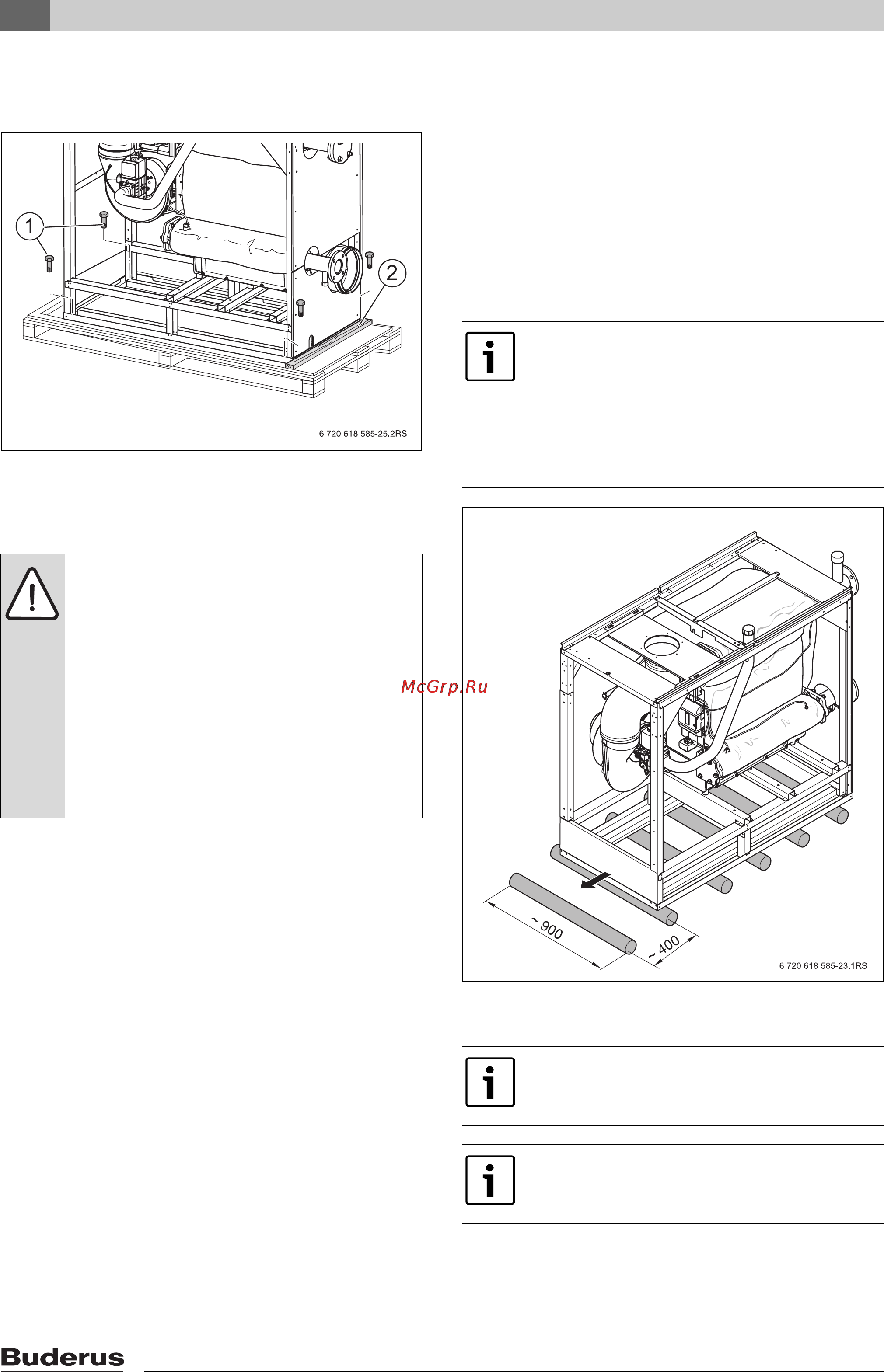

4.1.1 Снятие котла с поддона
B Отверните 4 крепёжных винта [1].
Рис. 5 Отсоединение котла от поддона
1 Крепёжные винты
2 Фиксирующая планка
4.2 Перемещение котла
перекатыванием на трубах
Если путь до места установки ровный, то котёл
можно перекатывать на трубах. Для этого
потребуется минимум 5 труб длиной примерно
900 мм (диаметр R 1¼ ").
B Уложите трубы на полу на расстоянии около
400 мм друг от друга.
B Поставьте котёл на трубы и осторожно
передвигайте его до места установки.
Рис. 6 Перемещение котла перекатыванием на
трубах (размеры в мм)
УВЕДОМЛЕНИЕ: возможно
повреждение котла из-за ударов!
При боковом смещении котла на
поддоне возможно его опрокидывание.
B Сдвигайте котёл с поддона со
стороны горелки или со стороны
выхода дымовых газов. При
сдвигании со стороны патрубка
дымовых газов удалите
фиксирующую планку [2].
B Избегайте жёстких ударов котла.
Можно использовать обычные,
имеющиеся в продаже транспортные
ролики.
B При этом следите, чтобы груз
распределялся на несущие
конструкции равномерно, чтобы не
повредить лист основания.
Укройте котёл, чтобы защитить его от
загрязнений, если он не сразу вводится
в эксплуатацию.
Утилизируйте упаковочные материалы
в соответствии с экологическими
нормами.
