9
Контрольные осмотры и техническое обслуживание
Logano plus GB402 - Оставляем за собой право на изменения!
44
9.3.2 Проведение испытания на
герметичность
B Закройте главный запорный кран подачи газа.
B Отверните на два оборота запорный винт
контрольного ниппеля.
B Наденьте измерительный шланг U-образного
манометра на контрольный ниппель.
B Откройте главный запорный кран подачи газа,
определите и запишите давление.
B Закройте главный запорный кран подачи газа и
через одну минуту снова определите давление.
B Из разности этих значений определите падение
давления за минуту.
По определённому таким образом падению
давления за минуту и по контрольному объёму
(V
контр
), пользуясь приведённой далее диаграммой
(Æ рис. 41) определите, может ли ещё
использоваться эта газовая арматура.

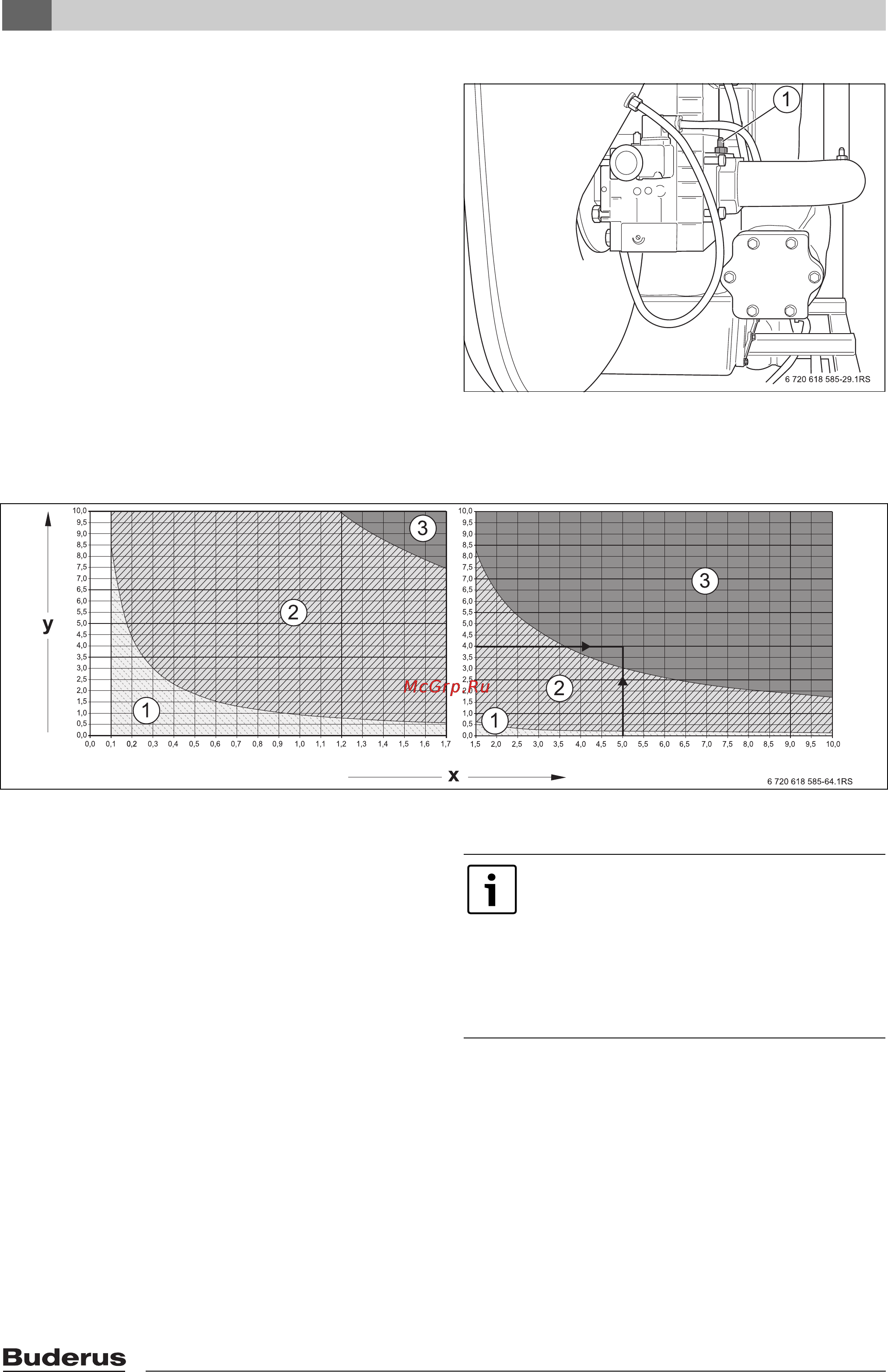

Рис. 40 Проверка внутренней герметичности
1 Контрольный ниппель
Рис. 41 Допустимое падение давления за одну минуту при контроле внутренней герметичности
с имеющимся давлением газа
x Контрольный объём, л
y Падение давления в мбар в течение минуты
1 Область «арматура герметичная» = действует для
новых систем
2 Область «арматура достаточно герметичная»
= арматура применяется без ограничений
3 Область «арматура негерметичная»
= арматура не допускается к применению
>> выполните проверку, как описано далее
Пример: контрольный объём (V
контр
) 5 литров
и потери давления 4 мбар/мин = область 3
«арматура негерметичная» = арматура не
допускается к применению >> выполните
проверку, как описано далее
Если точка с контрольным объёмом (V
контр
)
и падением давления за одну минуту лежит
в области «арматура негерметичная» (см. пример),
то нужно выполнить проверку, как это описано
ниже.
Если при контрольном объёме (V
контр
)
< 1 л определено сильное падение
давления > 10 мбар/мин, то нужно
увеличить контрольный объём (V
контр
).
Для этого нужно добавить трубопровод
до следующего запирающего
устройства и повторить проверку
с новым контрольным объёмом (V
контр
).
