7
Пуск отопительной установки в эксплуатацию
Logano plus GB402 - Оставляем за собой право на изменения!
36
7.10 Контроль и регулировка
соотношения газа и воздуха
7.10.1 Регулировка и контроль CO
2
при полной
нагрузке (70-80 %)
B Определите нагрузку по RC35 или через Service-
Key.
B Дождитесь, когда нагрузка достигнет минимум
70-80 %.
B Введите измерительный датчик через
отверстие для измерений в дымовой трубе
(Æ рис. 36, стр. 38) в центр потока и проверьте
содержание CO
2
.
B При содержании CO
2
меньше 8,5 % или выше
9,6 % установите регулировочным винтом
большой нагрузки 9,1 % (см. рис. 32).
– Вращение вправо по часовой стрелке
уменьшает содержание CO
2
.
– Вращение влево увеличивает содержание
CO
2
.
B Ещё раз проверьте содержание CO
2
и занесите
значение в протокол пуска в эксплуатацию,
см. главу 7.18, стр. 40.

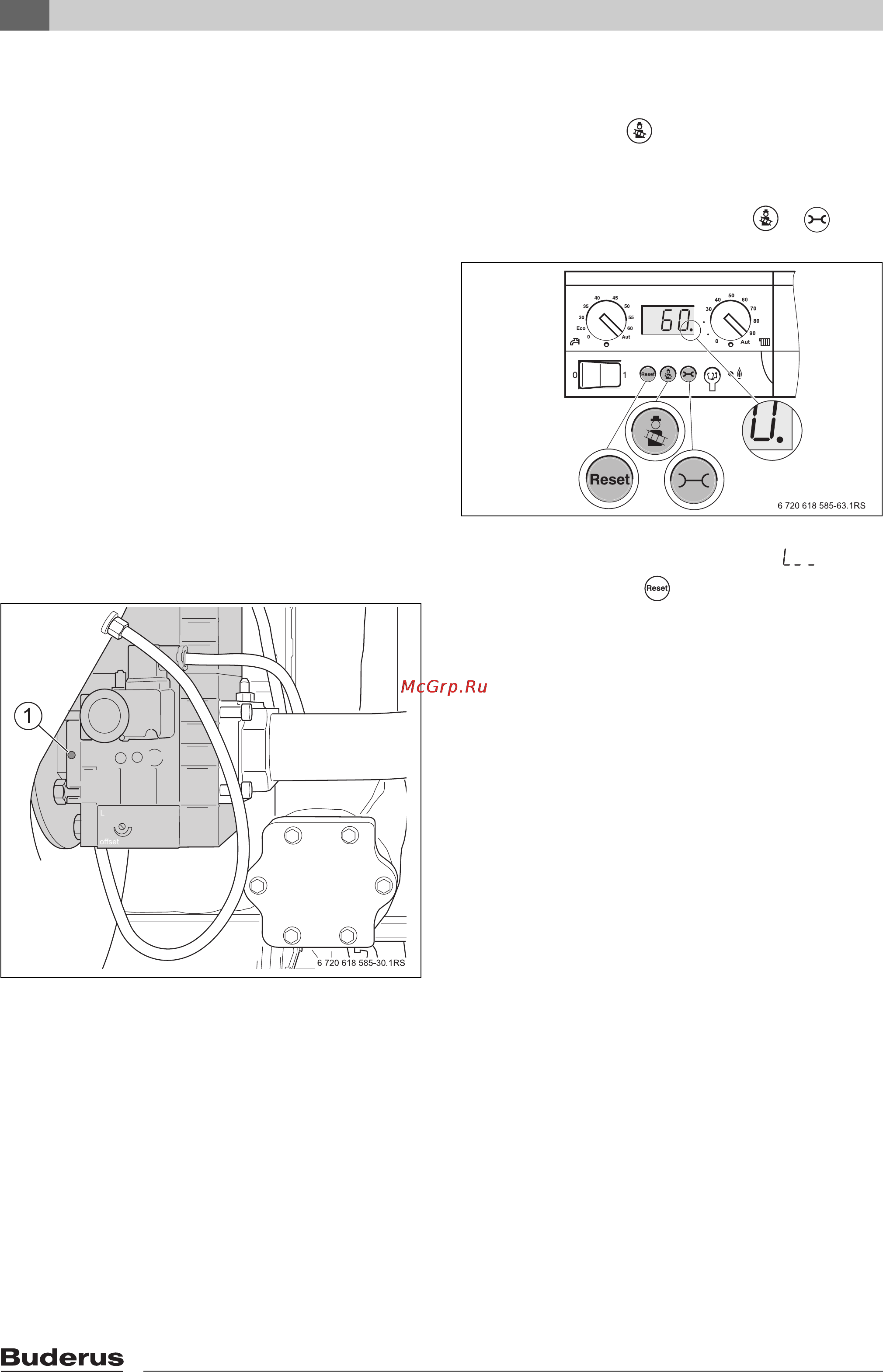

Рис. 32 Проверка содержания CO
2
при полной
нагрузке
1 Регулировочный винт большой нагрузки
7.10.2 Регулировка и контроль CO
2
при
частичной нагрузке
B Нажмите кнопку пока горит десятичная
запятая на индикации состояния (минимум
2 секунды).
Таким образом включается тест дымовых газов.
B Одновременно нажмите кнопки и и
держите нажатыми примерно 5 секунд.
Рис. 33 Вызов частичной нагрузки на BC10
При исходной установке появится « ».
B Нажимайте кнопку для снижения мощности
котла в процентном отношении до появления
индикации «L20».
B Определите нагрузку по RC35 или через Service-
Key.
B Дождитесь, когда нагрузка достигнет 20 %.
B Введите измерительный датчик через
отверстие для измерений в дымовой трубе
(Æ рис. 36, стр. 38) в центр потока и проверьте
содержание CO
2
.
B При содержании CO
2
меньше 9,0 % или больше
9,6 % установите регулировочным винтом малой
нагрузки [1] 9,3 %.
– Вращение вправо по часовой стрелке
уменьшает содержание CO
2
.
– Вращение влево увеличивает содержание
CO
2
.
