6
Монтаж
Logano plus GB402 - Оставляем за собой право на изменения!
24
6.5.3 Подключение обратной линий
B Отверните резьбовой фланец с трубы обратной
линии.
B Установите резьбовой фланец на трубу
обратной линии (Æ таб. 8, стр. 22).
B Установите уплотнение между фланцем на
котле и фланцем на трубе обратной линии.
B Затяните фланцевое соединение четырьмя
болтами с гайками и шайбами.

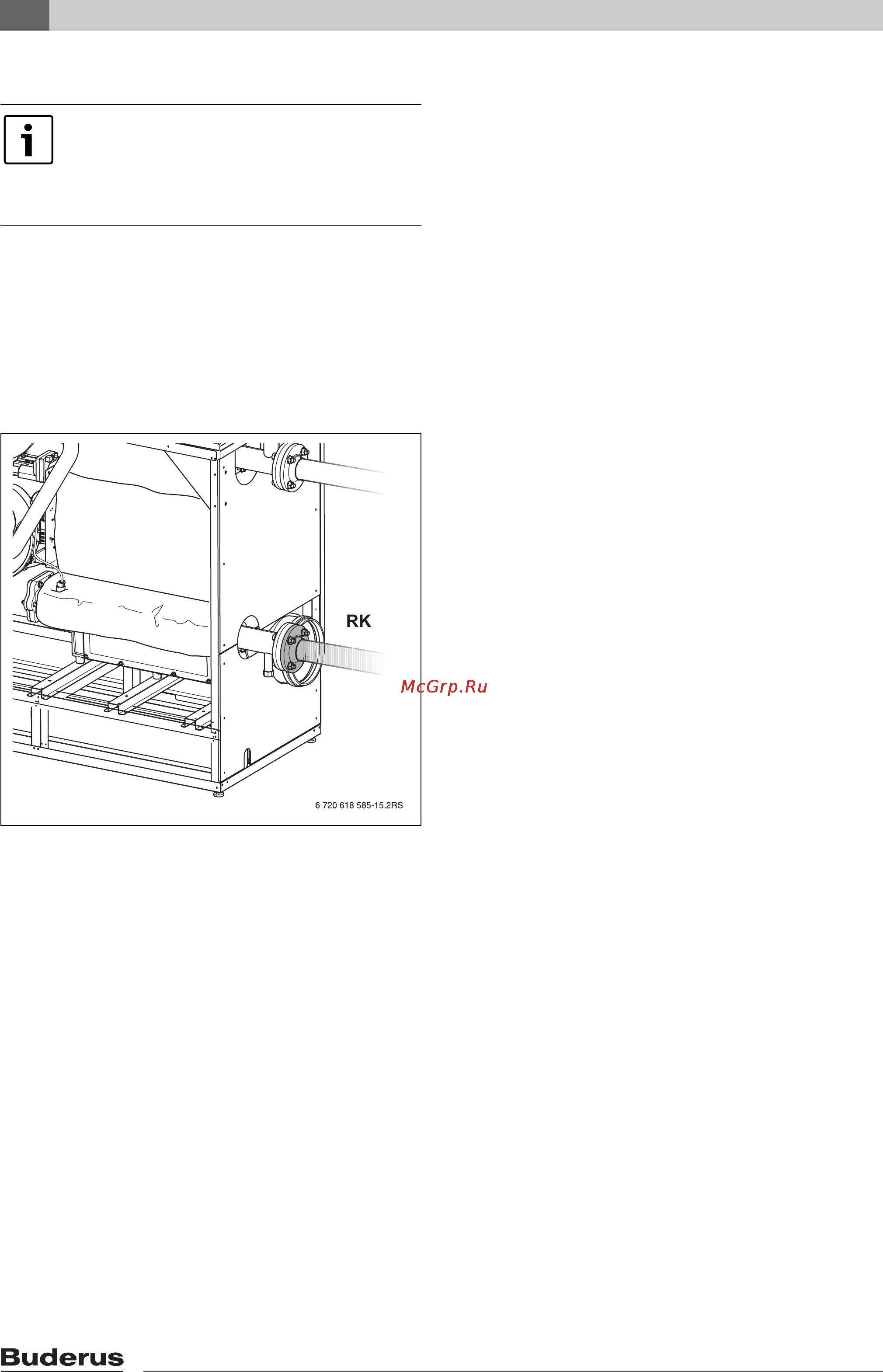

Рис. 17 Подключение обратной линии (RK)
Подключение мембранного расширительного
бака
Для защиты отдельного котла к патрубку ¾ дюйма
трубы обратной линии подключается мембранный
расширительный бак по EN 12828.
B Для поддержания давления в системе бак
устанавливается в обратную линию перед
насосом.
Монтаж крана для заполнения и слива
B Установите кран для заполнения и слива в
обратную линию.
6.5.4 Монтаж бака-водонагревателя
Подключение бака-водонагревателя к подающей
и обратной линии осуществляет заказчик. От
системы управления MC10 + BC10 осуществляется
регулирование отдельного загрузочного насоса
бака-водонагревателя (Æ см. инструкции на
MC10/BC10).
Для защиты от загрязнения воды мы
рекомендуем установить
грязеуловитель (дополнительное
оборудование) в обратную линию
отопления.
