7
Пуск отопительной установки в эксплуатацию
Logano plus GB402 - Оставляем за собой право на изменения!
33
7.5 Удаление воздуха из газопровода
B Отверните на два оборота запорный винт
контрольного ниппеля, предназначенного для
измерения давления и выпуска воздуха, и
наденьте шланг.
B Медленно откройте газовый кран.
B Выходящий газ пропустите через водяной
затвор. Если воздух больше не выходит, то
снимите шланг и заверните запорный винт.
B Закройте газовый кран.

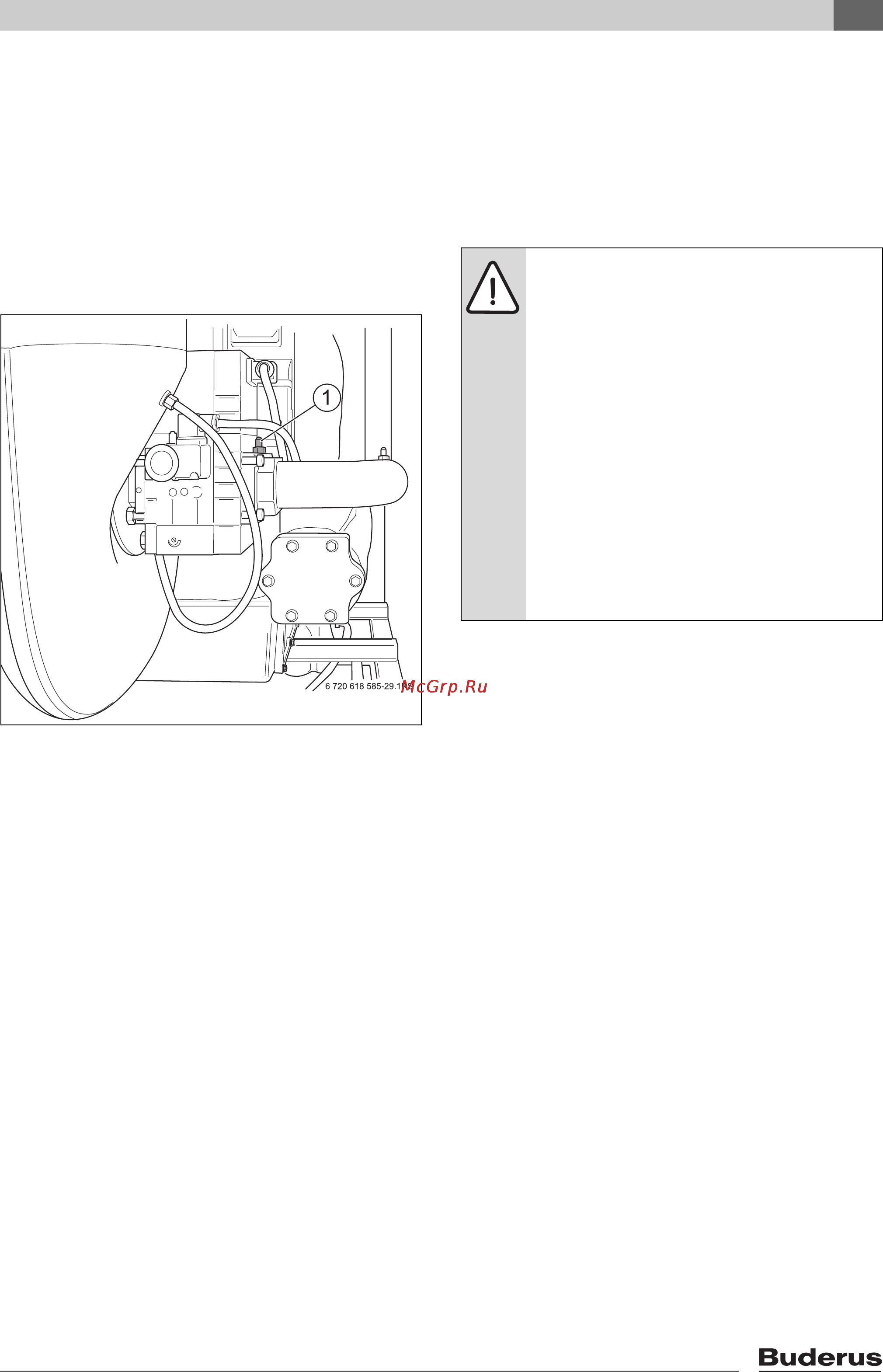

Рис. 28 Удаление воздуха из газопровода
1 Контрольный ниппель для измерения давления
газа и выпуска воздуха
7.6 Проверка приточно-вытяжной
вентиляции и подключения
тракта дымовых газов
B Проверьте соответствие отверстий приточно-
вытяжной вентиляции местным правилам и
требованиям к монтажу газового оборудования.
Сразу же устраняйте недостатки.
B Проверьте соответствие подключения газа
действующим нормам (Æ глава 6.1, стр. 19).
B Незамедлительно устраняйте недостатки.
7.7 Подготовка отопительной
системы к включению
B Откройте главный запорный кран подачи газа и
кран перед газовой арматурой.
B Включите аварийный выключатель системы
отопления (если имеется) и/или
соответствующий предохранительный автомат.
ОПACHO: опасность для жизни из-за
отравления!
Недостаточный приток свежего
воздуха в помещение может привести к
опасным отравлениям дымовыми
газами.
B Следите за тем, чтобы
вентиляционные отверстия для
притока и вытяжки воздуха не были
уменьшены в сечении или перекрыты.
B Запрещается эксплуатировать
отопительный котёл, если
неисправность не устранена.
B Укажите письменно лицам,
эксплуатирующим оборудование, на
недостатки и опасности.
