11
Приложение
Logano plus GB402 - Оставляем за собой право на изменения!
73
11 Приложение
11.1 Характеристики датчиков
Проверяемые температуры (комнатная, подающей
линии, наружная и дымовых газов) всегда
измеряйте вблизи от соответствующих датчиков.
Характеристики представляют собой средние
значения и поэтому применимы с определённой
погрешностью. Измерьте сопротивление на концах
проводов.

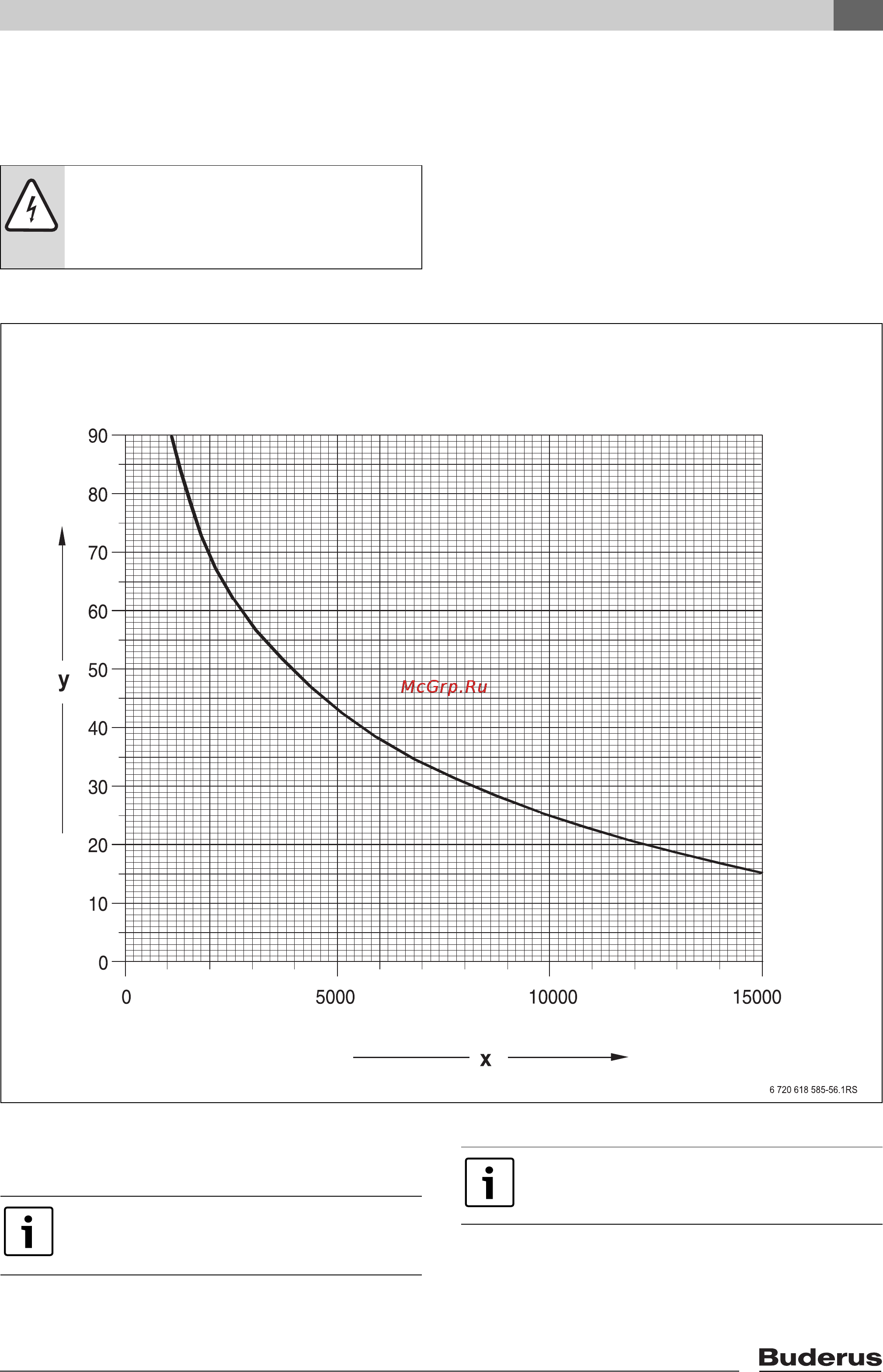

Рис. 65 Характеристики датчиков: датчик котла
x Сопротивление, Ω
y Температура, °C
ОПACHO: опасность для жизни из-за
поражения электрическим током.
B Перед каждым измерением нужно
обесточить установку.
В качестве датчика котла применяются
два однотипных (сдвоенных) датчика,
встроенных в корпус.
Все датчики температуры на GB402
имеют одинаковые характеристики.
