Buderus LOGANO PLUS GB402 [74/80] Гидравлическое сопротивление
![Buderus LOGANO PLUS GB402 [74/80] Гидравлическое сопротивление](/views2/1073105/page74/bg4a.png)
11
Приложение
Logano plus GB402 - Оставляем за собой право на изменения!
74
11.2 Гидравлическое сопротивление

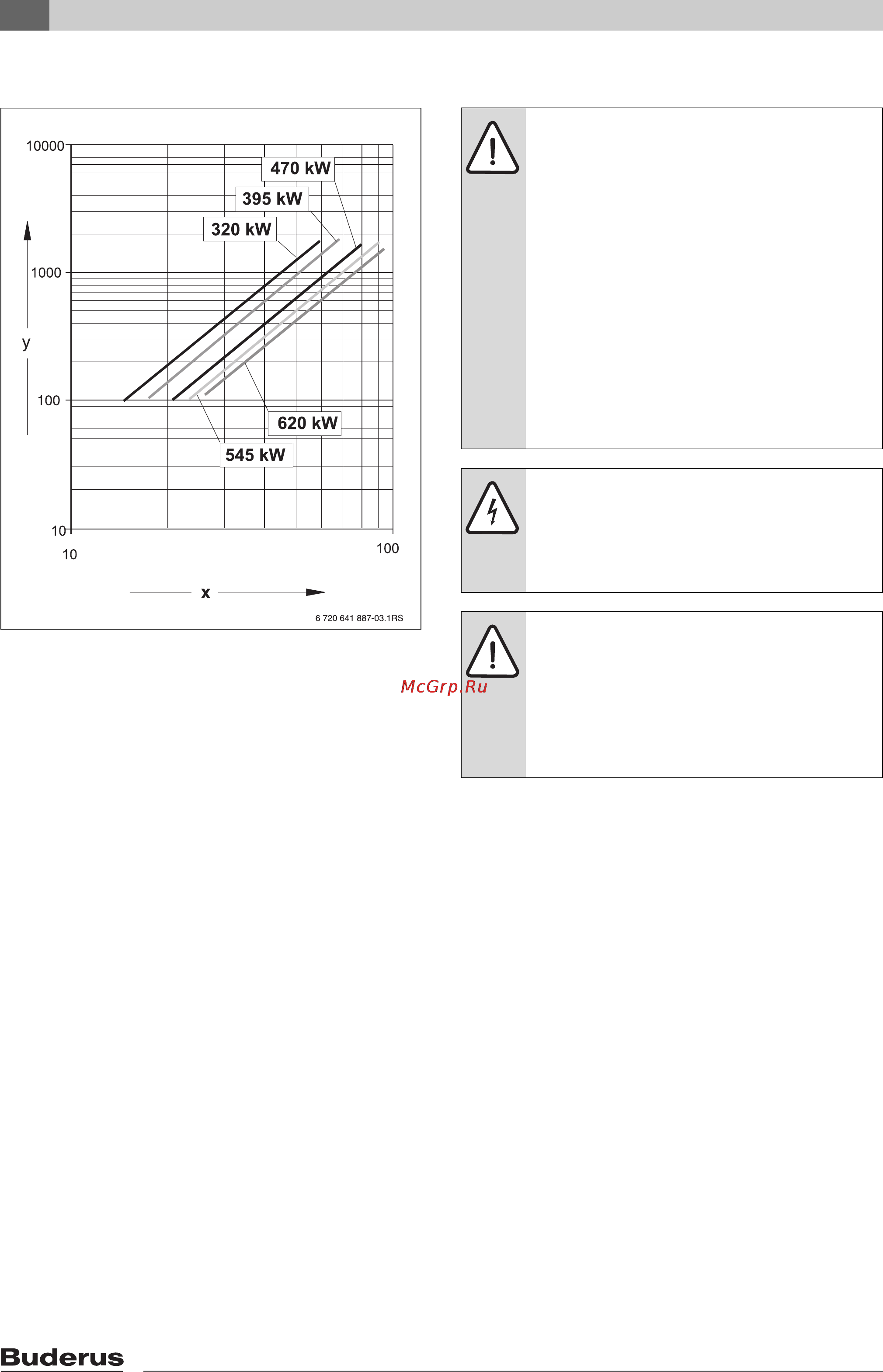

Рис. 66 Гидравлическое сопротивление греющего
контура
x Расход ( m³/ч)
y Потери давления в греющем контуре (мбар)
11.3 Схема соединений MC10
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования из-за
неправильного электромонтажа!
B Предусмотрите стационарное
подключение к сети (без штекера с
заземляющим контактом).
B При подключении к сети соблюдайте
соответствие фаз.
B Все подключения, установку
предохранителей, главного
выключателя, аварийного
выключателя и все защитные
мероприятия выполняйте в
соответствии с местными
требованиями.
ОПACHO: опасно для жизни из-за
поражения электрическим током.
B Защитный жёлто-зелёный провод
нельзя использовать в качестве
провода цепи управления.
УВЕДОМЛЕНИЕ: возможны нарушения
в работе из-за сбоев в подаче
напряжения!
B При подключении внешних
компонентов к системе управления
MC10 следите, чтобы их суммарный
потребляемый ток не превышал 5 A.
