9
Контрольные осмотры и техническое обслуживание
Logano plus GB402 - Оставляем за собой право на изменения!
49

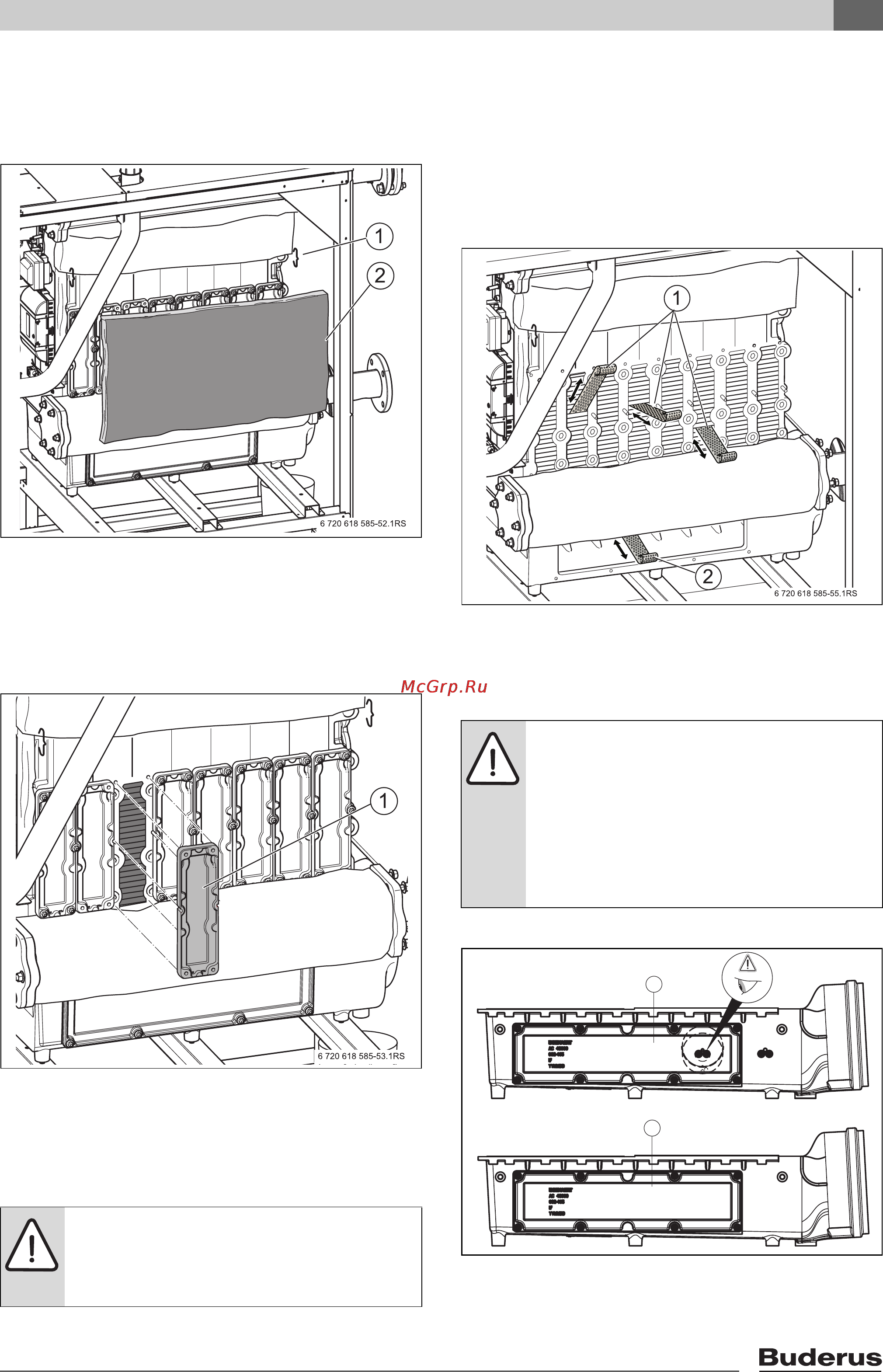

9.6.2 Чистка теплообменника
Сухая чистка теплообменника
B Снимите теплоизоляцию с теплообменника.
Рис. 50 Теплоизоляция теплообменника
1 Скоба
2 Теплоизоляция
B Отверните гайки крепления крышек для
чистки [1] на теплообменнике.
B Снимите крышки.
Рис. 51 Демонтаж крышки люка для чистки
1 Крышка люка для чистки
B Отверните гайки сверху и снизу на крышке
конденсатной ванны.
B Снимите крышку.
B Прочистите газоотводящие каналы
теплообменника длинным скребком в
горизонтальном направлении и по диагонали.
B Прочистите заднюю часть газоотводящих
каналов коротким скребком снизу через
конденсатную ванну.
Рис. 52 Сухая чистка теплообменника
1 Длинный скребок для чистки (приобретается
отдельно)
2 Короткий скребок для чистки (приобретается
отдельно)
B Закрепите гайками крышки для чистки.
Рис. 53 Крышка люка для чистки
1 320 кВт
2 395-620 кВт
ВHИMAHИE: опасность получения
травм острыми скребками для чистки!
B
При чистке котла скребками надевайте
перчатки для защиты от травм.
ОCTOPOЖНО: опасно для жизни из-за
отравления выходящими дымовыми
газами!
B При монтаже проверяйте уплотнения
и обеспечьте точную посадку.
Замените повреждённые уплотнения.
B Замените уплотнения, отработавшие
свой срок (Æ глава 9.13).
6720646293-01.1BU
