9.8 Замена компонентов
9.8.1 Демонтаж газовой арматуры
B Выключите отопительную установку
(Æ глава 7).
B Закройте главный запорный кран газа и
защитите его от случайного открытия.
B Отсоедините компенсационную трубку [1] от
коллектора приточного воздуха.
B Ослабьте хомут рукава приточного воздуха
между коллектором и переходником.
B Снимите рукав приточного воздуха с патрубка
коллектора
B Отсоедините электрические провода [3] от
газовой арматуры.
B Отверните 4 винта [2] на фланце газовой
арматуры.

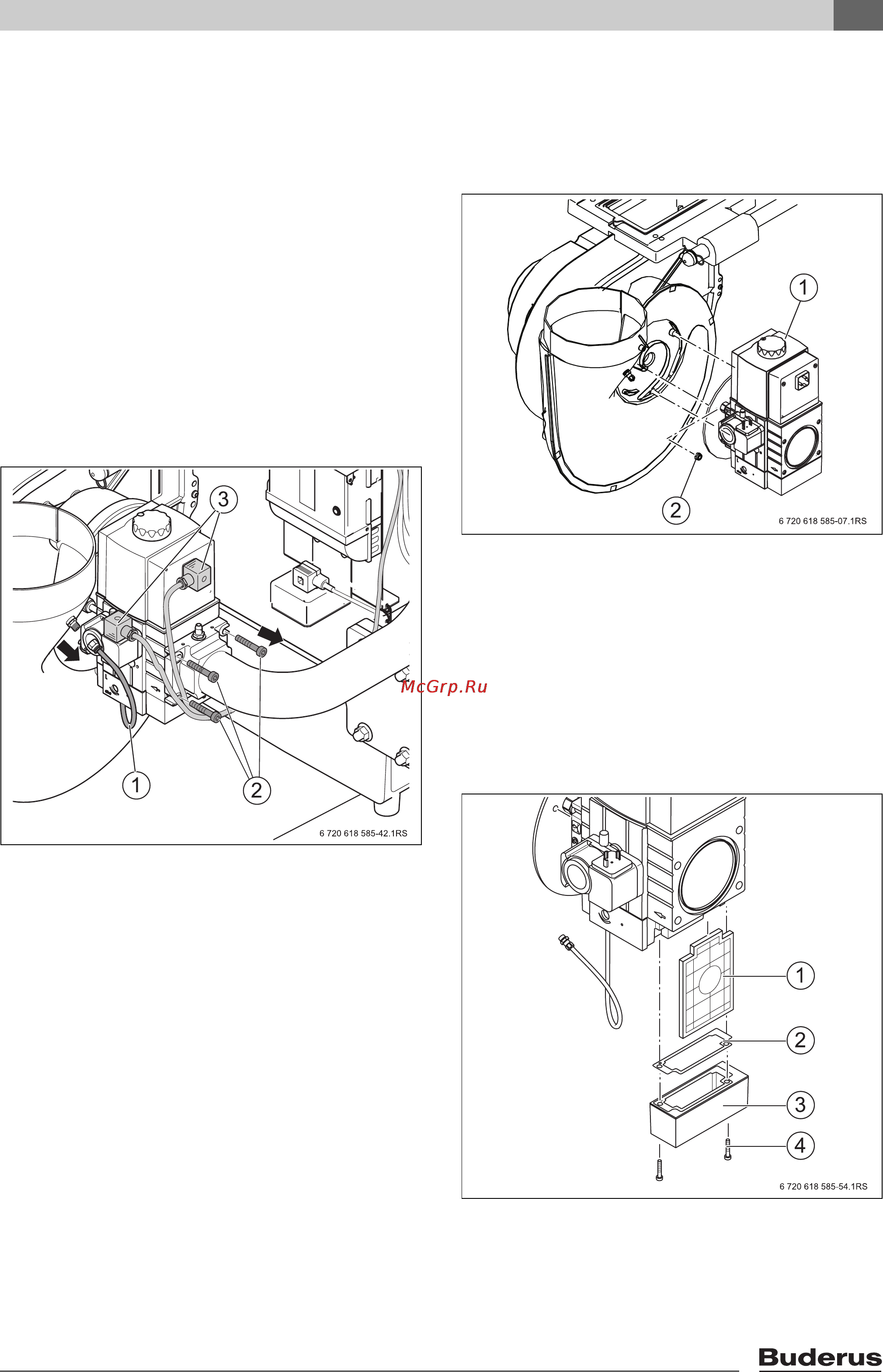

Рис. 56 Отсоединение подключений газовой
арматуры
1 Компенсационная трубка
2 Винты
3 Электрические провода
B Отверните 3 гайки [2] на пластине форсунки и
демонтируйте газовую арматуру [1].
Рис. 57 Снятие газовой арматуры
1 Газовая арматура
2 Гайка
9.8.2 Замена газового фильтра
B Отверните два винта [4] на крышке фильтра [3]
на нижней стороне газовой арматуры.
B Выньте фильтровальную кассету [1] и вставьте
новую.
B Установите новое уплотнение [2] на крышку
фильтра и закрепите её двумя винтами.
Рис. 58 Замена газового фильтра
1 Фильтровальная кассета
2 Уплотнение
3 Крышка фильтра
4 Винт
