7
Пуск отопительной установки в эксплуатацию
Logano plus GB402 - Оставляем за собой право на изменения!
35

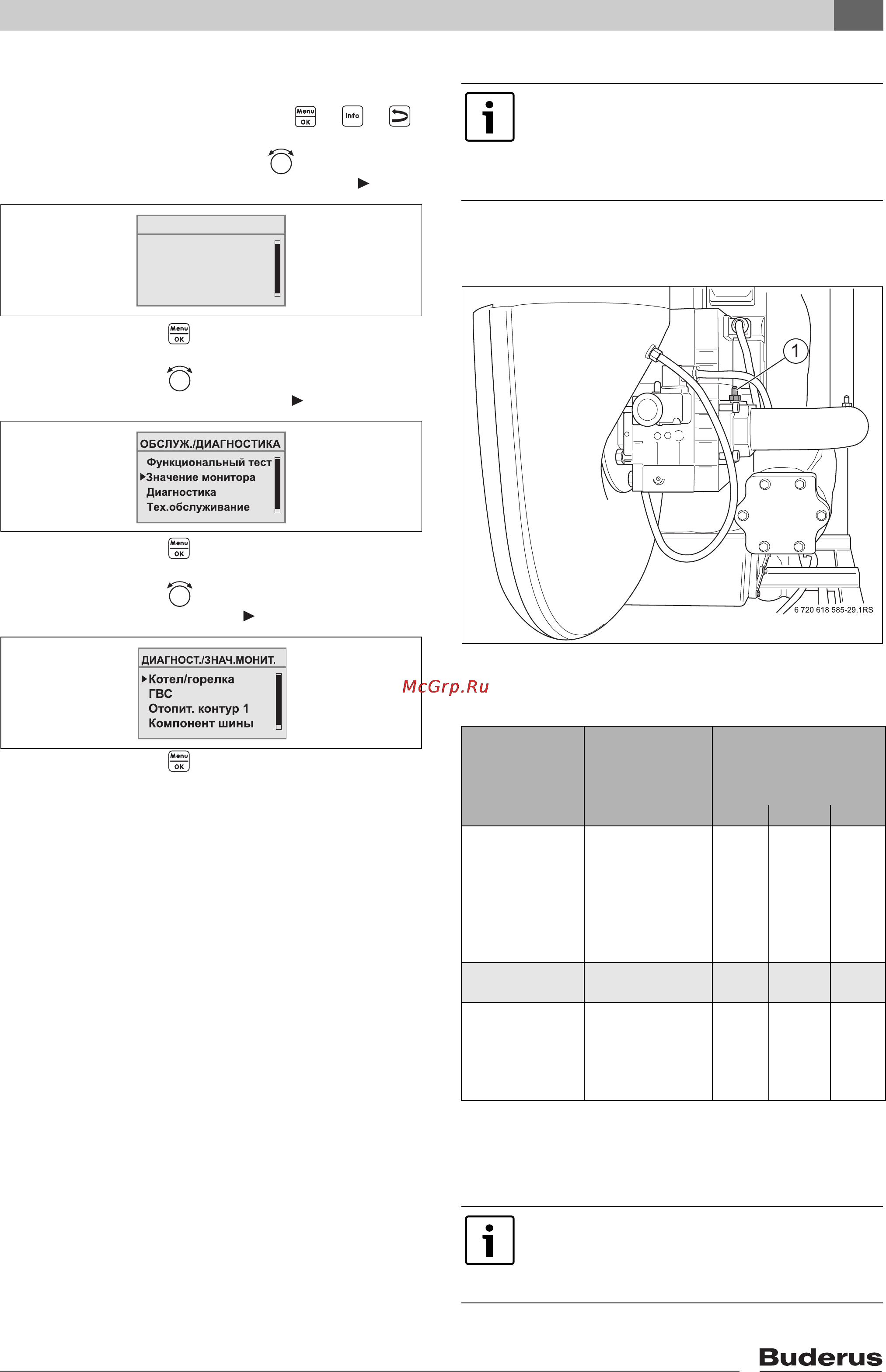

7.8.3 Переход на сервисный уровень RC35
B Одновременно нажмите кнопки + +
для перехода в меню МЕНЮ ОБСЛУЖИВАНИЯ.
B Поверните ручку управления влево и
выберите пункт Диагностика (отмечен ).
B Нажмите кнопку для перехода в меню
ОБСЛУЖ.\ДИАГНОСТИКА.
B Поверните ручку влево и выберите
Значение монитора (отмечено ).
B Нажмите кнопку для перехода в меню
ДИАГНОСТ.\ЗНАЧ.МОНИТ.
B Поверните ручку влево и выберите
Котел/горелка отмечено ).
B Нажмите кнопку для перехода в меню
Котел/горелка.
Параметры отображаются в виде списка,
т.е. при вращении ручки на экран выводятся
следующие значения.
В этом меню можно увидеть заданную и
фактическую мощность горелки и ток ионизации.
7.9 Измерение подаваемого
давления газа
B Отверните на два оборота запорный винт
контрольного ниппеля, предназначенного для
измерения давления и выпуска воздуха.
B Наденьте измерительный шланг манометра на
ниппель [1].
B При работающей горелке (большая нагрузка)
измерьте подаваемое давление и занесите
значение в протокол пуска в эксплуатацию
(Æ глава 7.18).
B Если подаваемое давление газа лежит за
пределами значений, приведённых в таб. 10,
то выключите котёл и сообщите в
газоснабжающую организацию.
B Снимите измерительный шланг.
B Осторожно заверните запорный винт ниппеля
контроля давления газа.
Рис. 31 Измерение подаваемого давления газа
1 Контрольный ниппель для измерения давления
газа и выпуска воздуха
МЕНЮ ОБСЛУЖИВАНИЯ
Кратк. меню
Установки
Диагностика
Тех.обслуживание
B
Если горелка выключается из-за большой
нагрузки, и подаваемое давление газа
устанавливается > 50 мбар, то выключите
котёл и сообщите в газоснабжающую
организацию (не производите пуск)
.
Страна Вид газа
Подаваемое
давление при
большой нагрузке
1)
[мбар]
1)
Газоснабжающая организация должна обеспечивать
максимальное и минимальное давление (согласно
национальным правилам общественного газоснабжения)
.
мин. номин. макс.
AT, BE, BA, BG,
BY, CH, CN, CZ,
DE, DK, EE, ES,
FR, GB, GR, HR,
IE, IT, LU, NO,
PL, PT, RO, RU,
SE, SI, SK, UA
Природный газ
H или L (G25)
Природный
газ L
W
(раньше GZ41,5;
кроме режима
320 kW)
17
PL:16
20 25
NL Природный газ
L (G25)
20 25 30
HU Природный газ
H (G20)
Природный газ
L (G25.1, кроме
режима 320 kW)
20 25 33
Таб. 10 Виды газа и подаваемое давление
Для более высоких давлений,
чем с приведённые в таб. 10 Buderus
предлагает приобрести дополни-
тельный регулятор давления газа.
