Контрольные осмотры и техническое обслуживание
Logano plus GB402 - Оставляем за собой право на изменения!
46

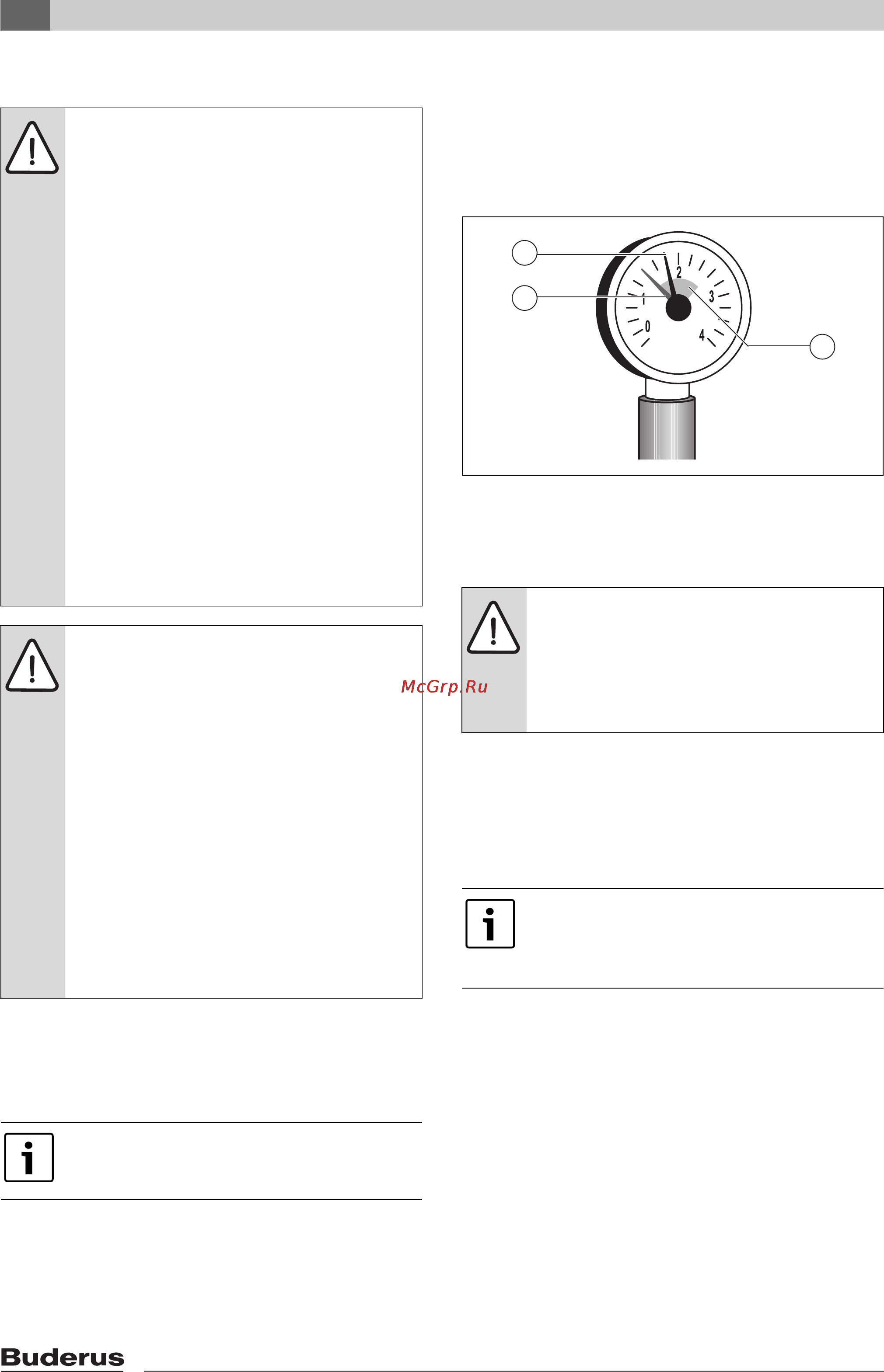

9.4 Проверка рабочего давления в отопительной системе
В закрытых системах стрелка манометра должна
находиться в зеленой зоне.
Красная стрелка манометра должна быть
установлена на требуемое рабочее давление.
B Проверьте рабочее давление в отопительной
системе.
При низком давлении стрелка манометра
находится ниже зелёной зоны. Тогда нужно
долить воду.
Рис. 42 Манометр для закрытых установок
1 Красная стрелка
2 Стрелка манометра
3 Зелёная зона
B Долейте воду через кран для заполнения
ислива.
B Выпустите воздух из отопительной системы
через воздушные клапаны на отопительных
приборах.
B Ещё раз проверьте рабочее давление.
B Внесите в рабочий журнал количество
подпиточной воды.
9.5 Измерение содержания двуокиси
углерода
B Введите измерительный датчик через
отверстие для измерений в дымовой трубе и
держите его в центре потока.
B Запишите характеристики дымовых газов.
Если содержание CO
2
отличается от заданного
значения более чем на 0,5 % (Æ таб. 3, стр. 11),
то нужно отрегулировать горелку, как описано в
главах 7.10 – 7.10.2.
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования!
При заполнении установки в тёплом
состоянии температурные напряжения
могут вызвать появление трещин на
отопительном котле. Котёл станет
негерметичным.
B Заполняйте отопительную установку
только в холодном состоянии
(температура подающей линии не
должна превышать 40 °C).
B При работающей отопительной
установке нельзя заливать воду
через кран для наполнения и слива
котла, а только через кран для
наполнения на обратной линии
отопительной системы.
B Качество воды должно
соответствовать указанному
в рабочем журнале, и в него нужно
внести показатели качества
и количества воды для заполнения.
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования из-за
частого долива воды!
При частом добавлении воды
отопительная установка может выйти
из строя в результате коррозии и
образования накипи (соблюдайте
параметры, приведённые в рабочем
журнале).
B В процессе заполнения необходимо
выпускать воздух из отопительной
установки.
B Проверьте герметичность
отопительной системы.
B Проверьте работу расширительного
бака
Создайте рабочее давление минимум
1 бар.
ВHИMAHИE: угроза здоровью из-за
загрязнения питьевой воды.
B Выполняйте требования
национальных норм и правил для
предотвращения загрязнения
питьевой воды.
Рабочее давление также показано в
системе управления в меню ИНФО
(например, показание «P1.4»
соответствует 1,4 бар).
