6
Монтаж
Logano plus GB402 - Оставляем за собой право на изменения!
19
6 Монтаж
6.1 Подсоединение дымовой трубы
При монтаже системы отвода дымовых газов
соблюдайте действующие национальные нормы и
правила.
Для отвода дымовых газов в разных странах
действуют свои специфические требования.
B Вставьте соединительный участок дымовой
трубы [2] в патрубок [1] на котле.
B Подсоедините шланг [3] к конденсатоотводчику
соединительного участка.
B Проведите шланг через отверстие в нижней
задней стенке.

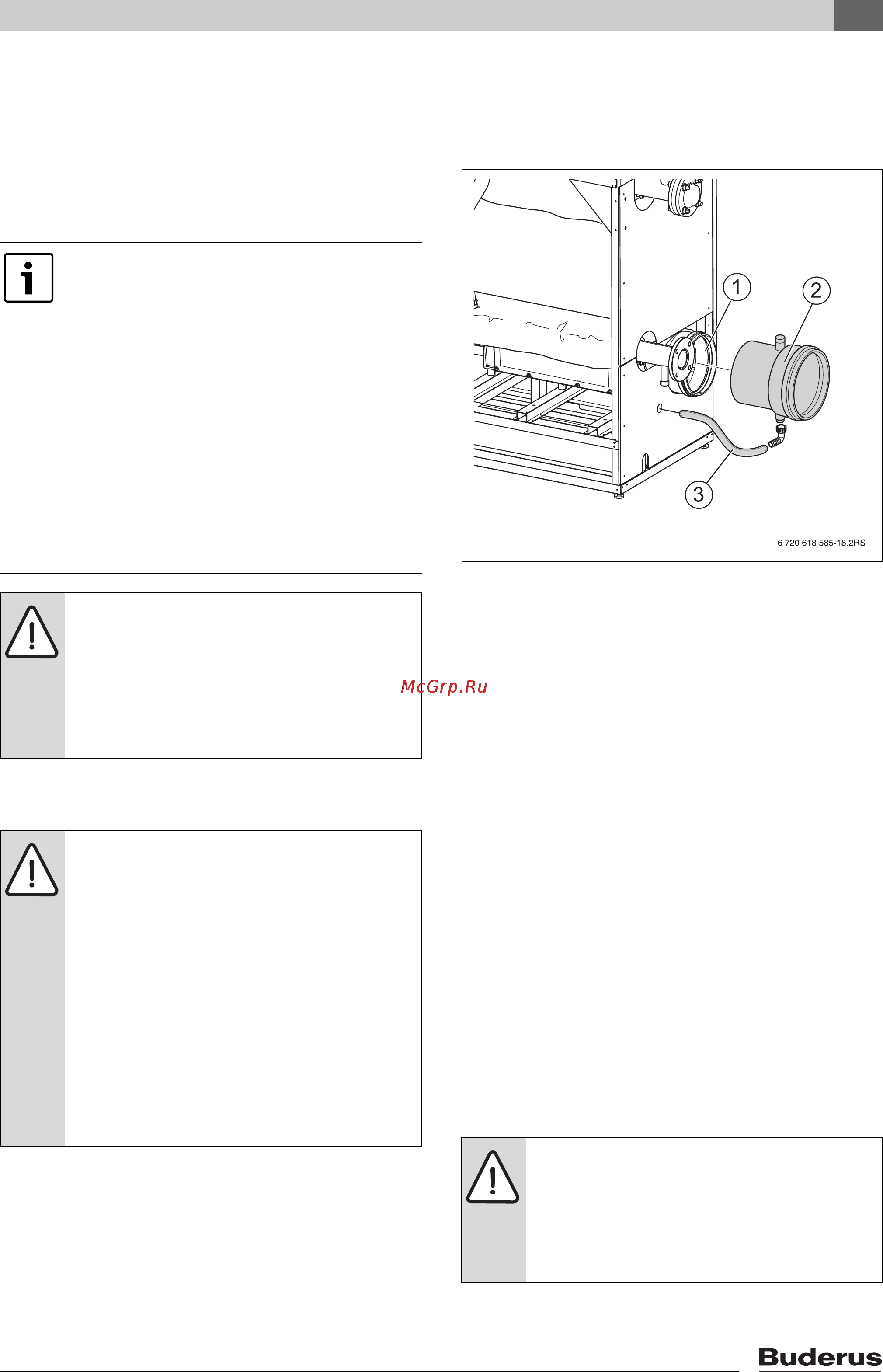

Рис. 9 Подключение соединительного участка
дымовой трубы
1 Патрубок для подключения соединительного
участка
2 Соединительный участок дымовой трубы
с конденсатоотводчиком
3 Шланг для слива конденсата
B Подключение соединительного участка
к дымовой трубе
При монтаже соединительного участка к дымовой
трубе:
• соблюдайте национальные правила
• рассчитайте сечение дымовой трубы в
соответствии с действующими нормами
• выберите для отвода дымовых газов
кратчайший путь
• надёжно крепите дымоход через необходимые
интервалы
• выполняйте соединения без напряжений и не
нагружайте патрубок подключения
соединительного участка дымовой трубы.
• При проектировании и монтаже дымовой
трубы обеспечьте благоприятные условия
для прохода дымовых газов.
Отвод дымовых газов в системе с
несколькими котлами (каскад котлов).
Эта инструкция предназначена только
для отопительной установки с одним
котлом. Расчёт и монтаж системы
отвода дымовых газов и подачи
воздуха для горения для установок с
несколькими котлами должны
выполнять квалифицированные
специалисты. Эти расчёты необходимо
согласовать с фирмой-производителем
систем отвода дымовых газов. Система
отвода дымовых газов должна
препятствовать обратному потоку
через неработающие котлы.
ОПACHO: опасно для жизни из-за
поступления дымовых газов в
котельную!
B В месте подсоединения дымовой
трубы должно быть правильно
установлено неповреждённое
уплотнение.
УВЕДОМЛЕНИЕ: возможно
повреждение установки из-за
неправильного отведения конденсата!
B Конденсат, образующийся в дымовых
трубах, нужно отводить через слив на
соединительном патрубке котла
непосредственно в сифон в котле
(Æ глава 6.2). В комплект поставки
входят соединительный участок
дымовой трубы, конднесатоотводчик
и шланг для конденсата.
B Используйте входящий в комплект
поставки соединительный участок
дымовой трубы.
ОПACHO: опасно для жизни из-за
отравления выходящими дымовыми
газами!
B Проверьте герметичность
соединений по всей системе отвода
дымовых газов.
