7
Пуск отопительной установки в эксплуатацию
Logano plus GB402 - Оставляем за собой право на изменения!
30
7 Пуск отопительной установки в эксплуатацию
В этой главе описывается пуск в эксплуатацию с
основным модулем системы управления.
B При проведении указанных далее работ
заполняйте протокол ввода в эксплуатацию
(Æ глава 7.18).
B Загрязнённую в результате проведения
строительных работ горелку нужно очистить
перед включением.
B Проверьте тракт дымовых газов и канал подачи
воздуха для горения (при заборе наружного
воздуха для горения), а также воздухозаборные
отверстия воздуха для горения и вентиляции
(Æ глава 6.1, стр. 19).
7.1 Проверка рабочего давления
B Перед пуском в эксплуатацию проверьте и при
необходимости отрегулируйте рабочее
давление в водяном контуре отопительной
системы.
B Установите красную стрелку манометра [1] на
нужное рабочее давление (минимум 1 бар).

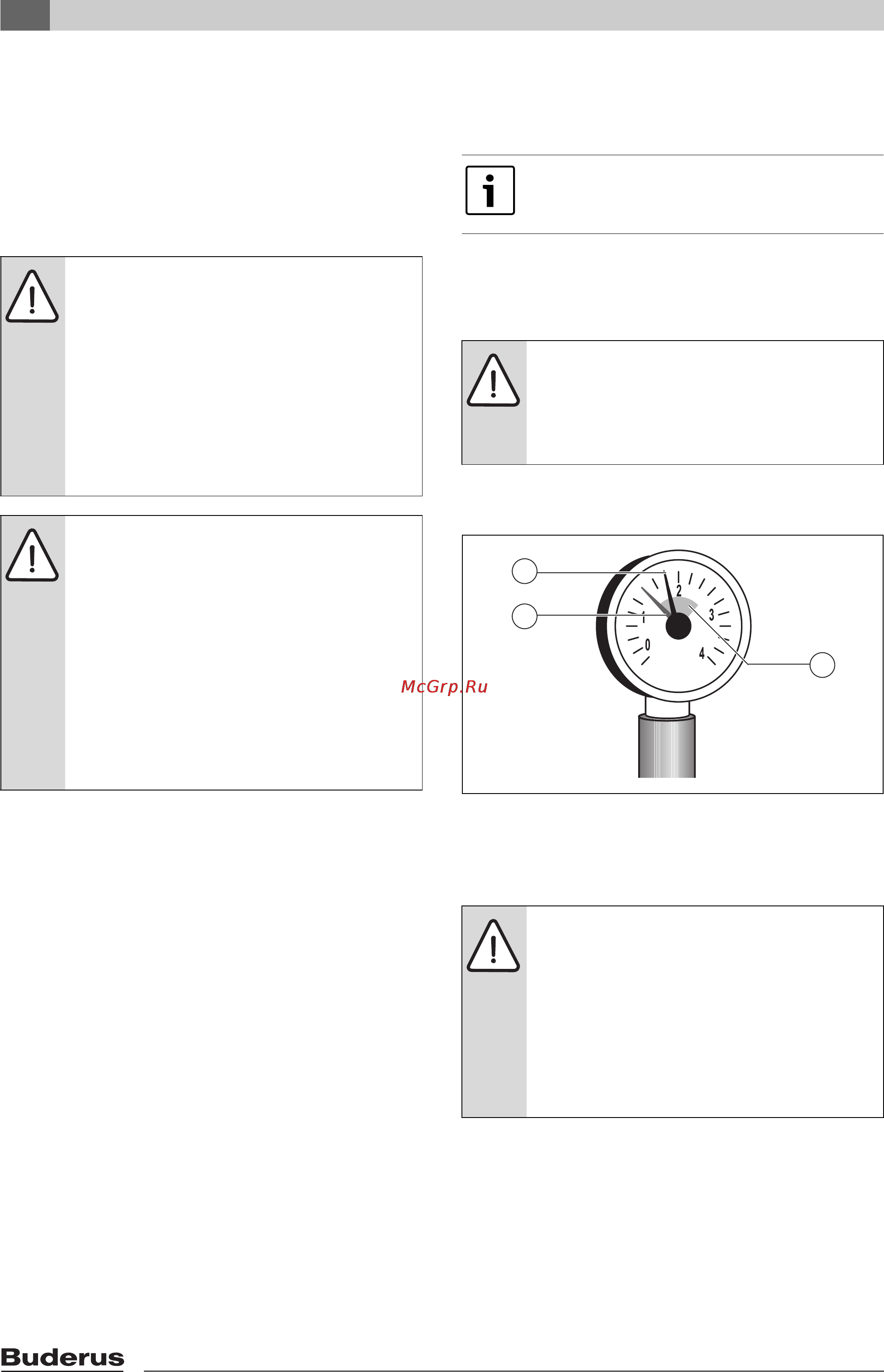

Рис. 26 Манометр для закрытых установок
1 Красная стрелка
2 Стрелка манометра
3 Зелёная зона
B Добавьте воду или слейте её через кран для
заполнения и слива, чтобы установить
требуемое рабочее давление.
B Во время заполнения выпускайте воздух из
отопительной системы через воздушные
клапаны на отопительных приборах.
УВЕДОМЛЕНИЕ: возможно
повреждение котла из-за наличия пыли
и грязи в воздухе для горения при
заборе его из помещения!
При проведении строительных работ
возможно сильное загрязнение и
запыление воздуха в котельной.
B На время строительных работ
переведите котёл на забор
наружного воздуха для горения.
УВЕДОМЛЕНИЕ: возможно
повреждение котла из-за
загрязнённого воздуха для горения!
B Не пользуйтесь чистящими
средствами и другими веществами,
содержащими хлор и
галогенуглеводороды (аэрозоли,
растворители, очистители, краски,
клей и др.).
B Такие материалы запрещается
хранить и использовать в помещении
котельной.
Этот котёл не предназначен для
работы в открытых отопительных
системах.
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования из-за
известковых отложений!
B Соблюдайте параметры,
приведённые в рабочем журнале.
ВHИMAHИE: угроза здоровью из-за
загрязнения питьевой воды!
B Обязательно соблюдайте
национальные нормы и правила для
предотвращения загрязнения
питьевой воды (например, водой из
отопительных систем).
B Выполняйте принятые в Европе
нормы EN 1717.
6 720 615 876-59.1RS
3
2
1
