2
Информация об оборудовании
Logano plus GB402 - Оставляем за собой право на изменения!
8

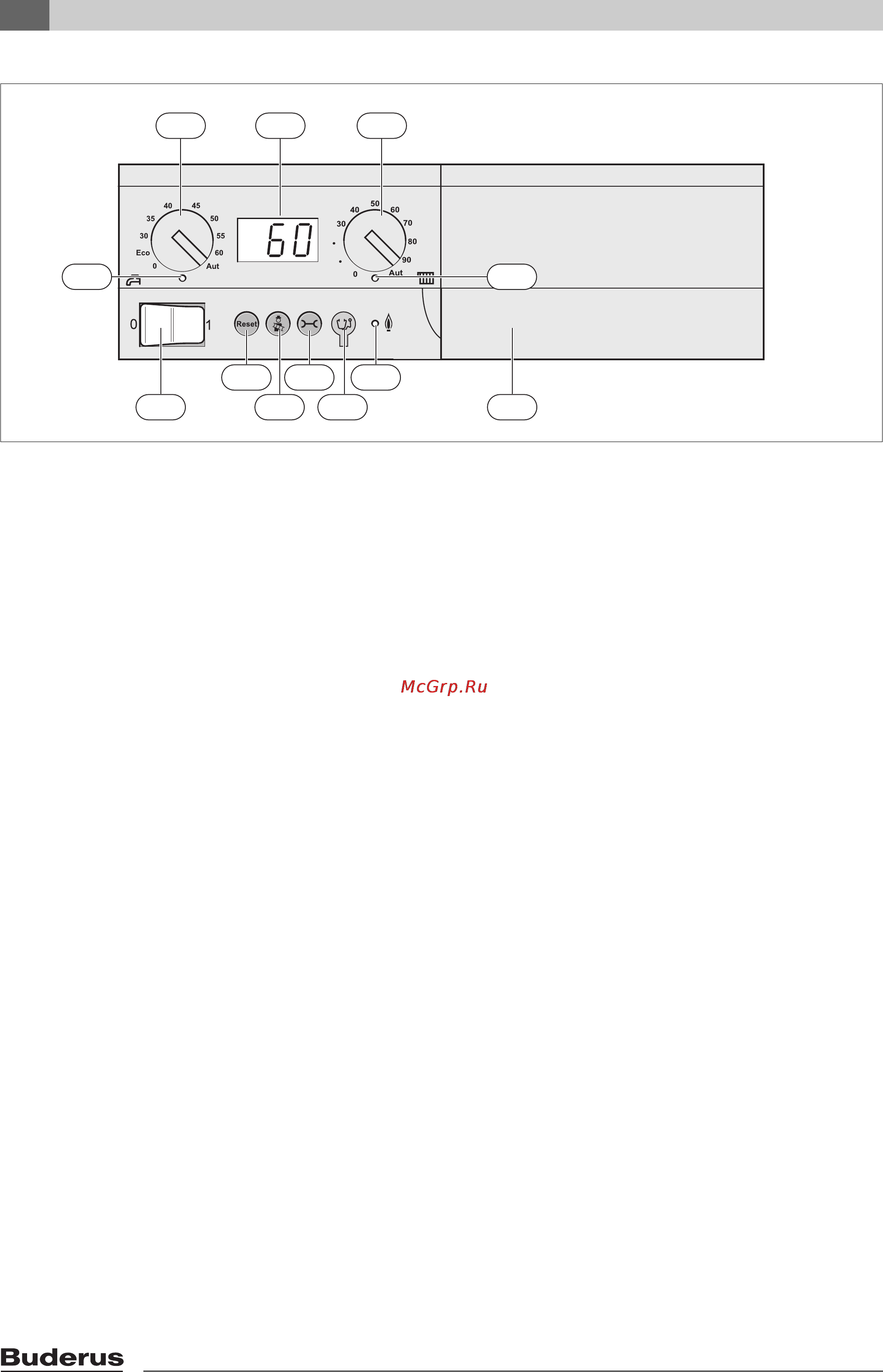

Рис. 2 Главный регулятор Logamatic BC10 - элементы управления
1 Пусковой выключатель «вкл/выкл»
2 Ручка регулировки температуры горячей воды
3 Светодиод «Приготовление горячей воды»
4 Экран индикации состояния
5 Ручка регулировки максимальной температуры
котловой воды
6 Светодиод «Запрос тепла»
7 Панель с разъёмом для установки пульта
управления RC35 (под крышкой)
8 Светодиод «Горелка» (включена/выключена)
9 Гнездо для штекера диагностики
10 Кнопка «Индикация состояния»
11 Кнопка «Тест дымовых газов»
12 Кнопка «Reset» (кнопка сброса - подавления
помех)
Главный регулятор Logamatic BC10
(Æ рис. 2).Главный регулятор Logamatic BC10
осуществляет основное управления отопительной
установкой. Для этого у него имеются следующие
функции:
• включение/выключение отопительной
установки
• задание температуры воды для ГВС и
максимальной температуры котловой воды в
режиме отопления
• индикация состояния
Обзор элементов управления Logamatic BC10
представлен на рис. 2.
На пульте управления (например, RC35*) имеется
много других функций для комфортного
регулирования отопительной системы.
* по дополнительному заказу
12 10
6720614021-003.1TD
2 4 5
12 10 8
11 9 71
3
6
