Контрольные осмотры и техническое обслуживание
Logano plus GB402 - Оставляем за собой право на изменения!
42
9 Контрольные осмотры и техническое обслуживание
Осмотры и техобслуживание следует регулярно
проводить:
• для поддержания высокого коэффициента
полезного действия и для экономной
эксплуатации отопительной установки (низкого
потребления топлива),
• для достижения высокой надёжности в
эксплуатации,
• для поддержания высокого экологического
уровня процесса сжигания топлива,
• для обеспечения исправной работы и
длительного срока службы.
Техническое обслуживание должны проводить
только квалифицированные специалисты
сервисной службы. Применяйте для замены
только разрешённые фирмой Buderus детали.
Техническое обслуживание необходимо проводить
не реже одного раза в год. Результаты всегда
заносите в протокол технического обслуживания и
контрольных осмотров.
Предложите заказчику заключить договор на
ежегодное техническое обслуживание. Работы,
которые должны быть включены в этот договор,
перечислены в протоколе осмотра и технического
обслуживания (Æ глава 9.14, стр. 56).
9.1 Подготовка котла к
контрольному осмотру
B Выключите отопительную установку.
B Выверните фиксирующий винт передней стенки
сверху в середине котла.
B Слегка приподнимите и снимите переднюю
стенку.

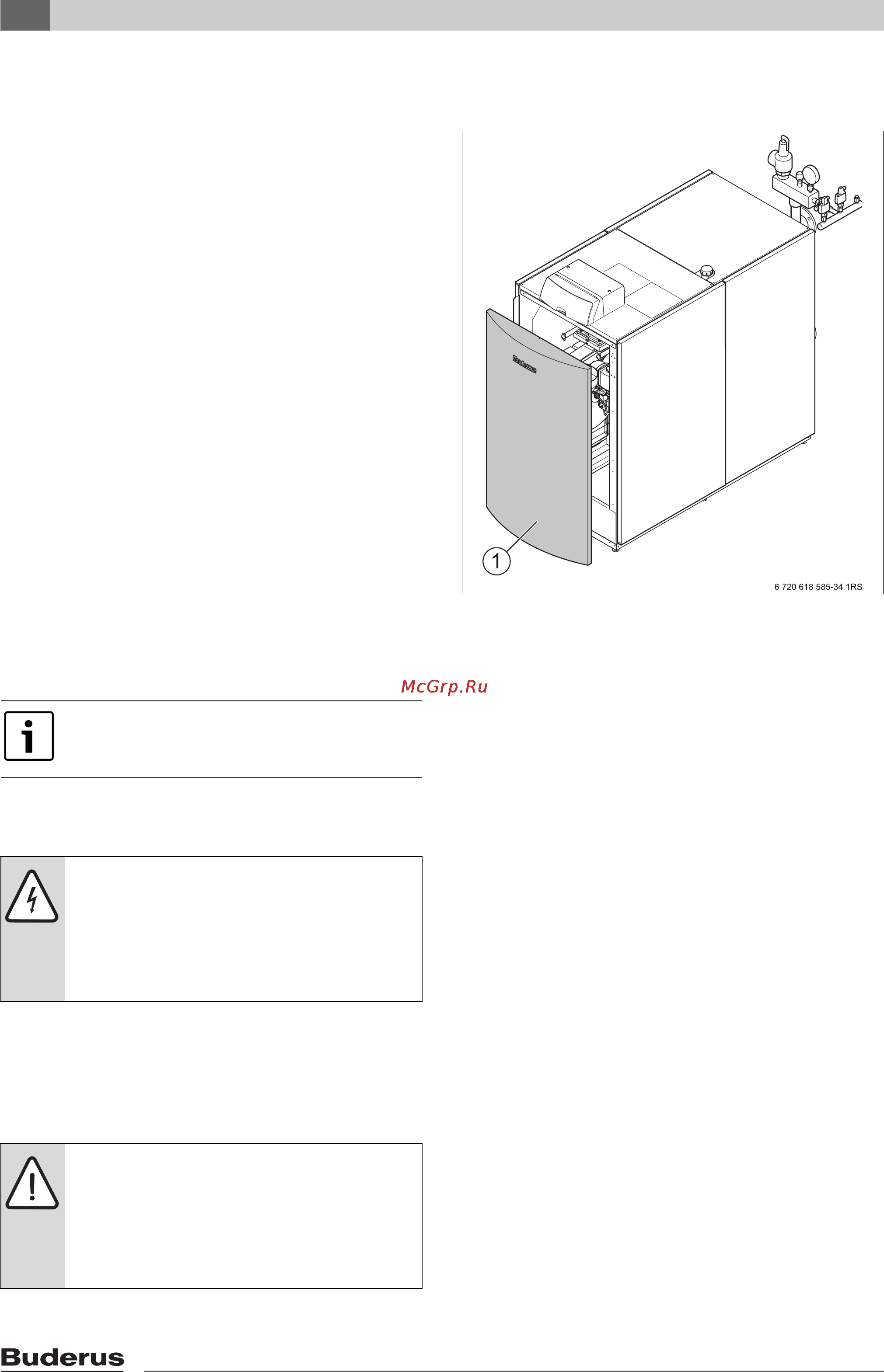

Рис. 39 Снятие передней стенки
1 Передняя стенка
9.2 Общие работы
Указанные далее работы подробно не описаны
в этой инструкции. Но их необходимо выполнить:
B Проверьте общее состояние отопительной
установки.
B Осмотрите отопительную установку и проверьте
её работу.
B Проверьте работу и надёжность
воздухоподводящего канала и дымохода.
B Проверьте наличие коррозии всех газо-
и водопроводных труб.
B При необходимости замените ржавые
трубопроводы.
B Проверьте предварительное давление
в мембранном расширительном баке.
B Ежегодно проверяйте концентрацию
антифриза/добавок в воде отопительной
системы (если применяются).
Запасные части можно заказать в
сервисной службе фирмы Buderus.
ОПACHO: опасно для жизни из-за
поражения электрическим током.
B Перед тем, как открыть котёл,
отключите сетевое напряжение на
всех фазах и обеспечьте защиту от
случайного включения.
ОПACHO: угроза для жизни из-за
взрыва легковоспламеняющихся газов!
B Работы с газовым оборудованием
должны производить только
специалисты, имеющие допуск на
выполнение таких работ.
