5
Монтаж отопительного котла
Logano plus GB402 - Оставляем за собой право на изменения!
17
5 Монтаж отопительного котла
5.1 Требования к помещению
установки оборудования
Снижение шума
B При установке котла в местах с повышенными
требованиями к уровню шума, например, в
жилых домах, используйте предлагаемое
изготовителем оборудование для снижения
шума: шумоглушители, компенсаторы и др.
5.2 Рекомендуемые расстояния от
стен
При выборе места установки оборудования нужно
учитывать расстояния, которые нужно оставить
для дымохода и подключения труб (Æ рис. 7 и
глава 6: Подключение системы отвода дымовых
газов и водопроводная и газопроводная обвязка)!

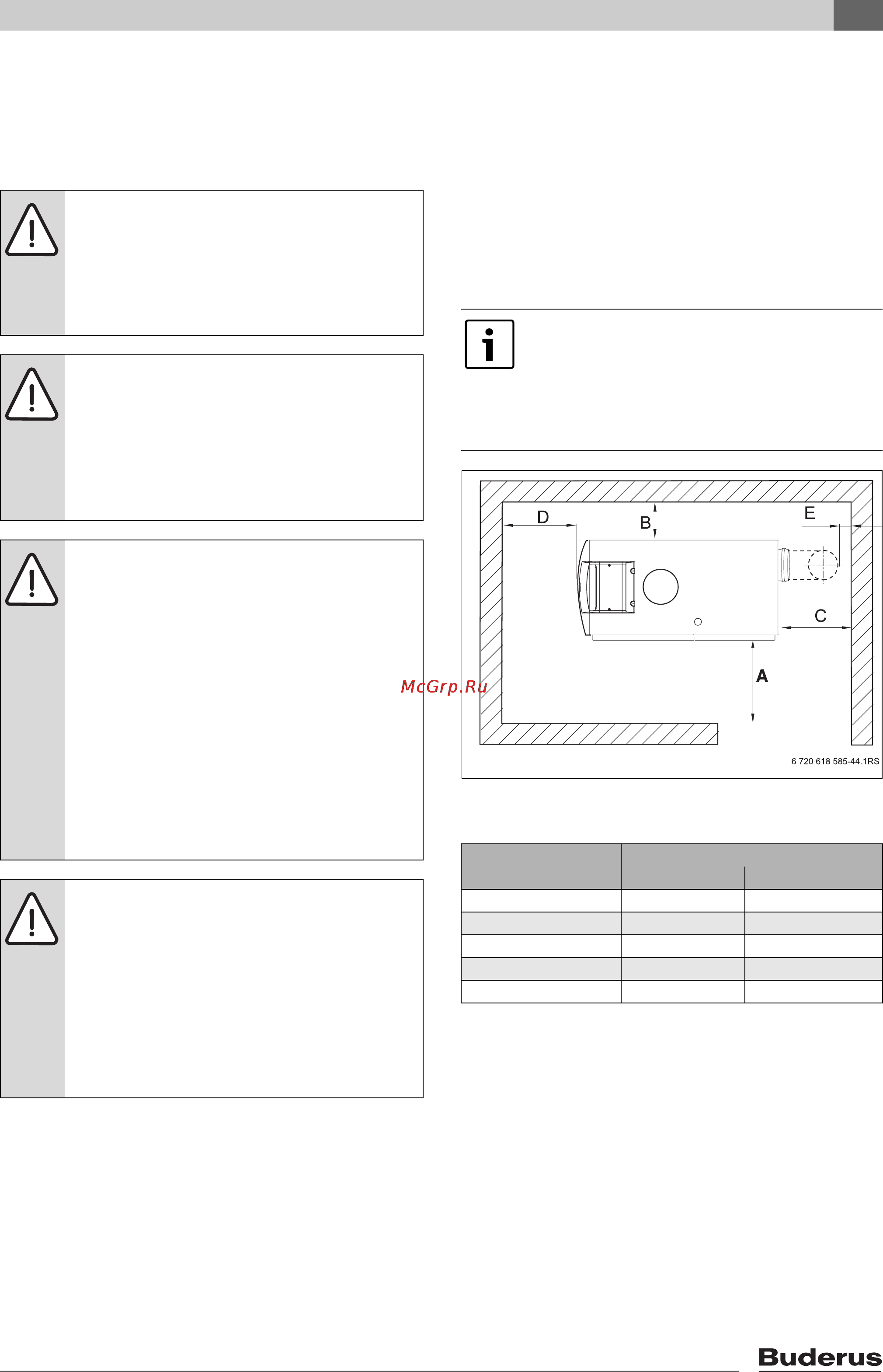

Рис. 7 Расстояния от стен в помещении
установки оборудования
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования при
отрицательных температурах!
B Отопительная установка должна
находиться в помещении,
защищённом от холода.
ОПACHO: опасность от взрывоопасных
и легко воспламеняющихся материалов!
B Легко воспламеняемые материалы
(бумагу, шторы, одежду,
растворители, краски и др.) нельзя
хранить или использовать вблизи
котла.
УВЕДОМЛЕНИЕ: возможно
повреждение котла из-за загрязнённого
воздуха для горения!
B Не пользуйтесь чистящими
средствами и другими веществами,
содержащими хлор и
галогенуглеводороды (аэрозоли,
растворители, очистители, краски,
клей и др.).
B Такие материалы запрещается
хранить и использовать в помещении
котельной.
B Не допускайте сильного загрязнения
строительной пылью.
УВЕДОМЛЕНИЕ: возможно
повреждение котла из-за перегрева!
Недопустимо высокие температуры
окружающего воздуха могут стать
причиной нарушений в работе
отопительной установки.
B Температура окружающей среды
должна находится в пределах от 0 °C
до 35 °C.
Для соблюдения требуемых расстояний
от стен учитывайте также установку
других компонентов, например, бака-
водонагревателя, трубных соединений,
других узлов системы отвода дымовых
газов и т.д.
Размер Расстояние до стены, мм
минимальное рекомендуемое
A 700 1000
B 150 400
C
1)
1) Это расстояние зависит от используемой системы
отвода дымовых газов.
--
D 700 1000
E
1)
150 400
Таб. 7 Рекомендуемые и минимальные
расстояния до стен (размер в мм).
Выдерживайте минимальное
расстояние E.
