7
Пуск отопительной установки в эксплуатацию
Logano plus GB402 - Оставляем за собой право на изменения!
37
B Ещё раз проверьте содержание CO
2
и занесите
значение в протокол пуска в эксплуатацию, см.
главу 7.18, стр. 40.

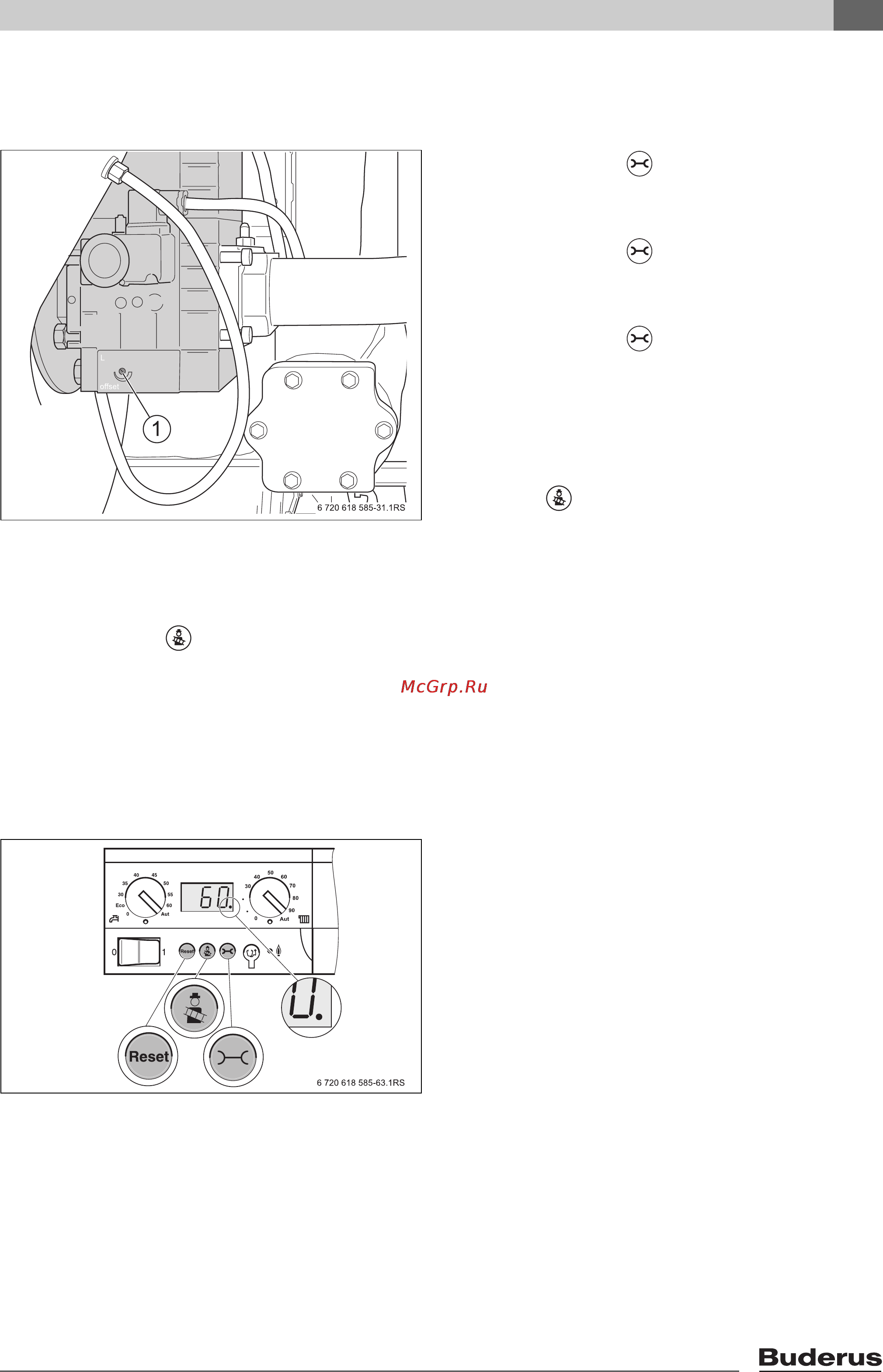

Рис. 34 Проверка регулировки при частичной
нагрузке
7.10.3 Проверка регулировки CO
2
при полной
нагрузке (70-80 %)
B Нажмите кнопку для повышения мощности
котла в процентном отношении.
B Определите нагрузку по RC35 или через Service-
Key.
B Дождитесь, когда нагрузка достигнет минимум
70-80 %.
B Ещё раз проверьте содержание CO
2
и при
необходимости откорректируйте его
(Æ глава 7.10.1).
Рис. 35 Вызов полной нагрузки на BC10
7.11 Смена индикации состояния на
BC10 на индикацию температуры
в котле
B Нажмите кнопку , чтобы перейти
к следующей индикации состояния.
Будет показано фактическое рабочее
давление P1.7.
B Нажмите кнопку , чтобы перейти
к следующей индикации состояния.
Будет показано рабочее состояние 0Y
(код дисплея).
B Нажмите кнопку , чтобы перейти к
следующей индикации состояния.
Будет показана температура котловой воды.
7.12 Возврат из теста дымовых газов
к рабочему состоянию
B Для прерывания теста дымовых газов нажмите
кнопку .
B На RC35 вернитесь в рабочий режим.
B Закройте крышку на RC35.
B Если отопительный котёл работает с Logamatic
4000, то RC35 нужно снять. Включите систему
управления Logamatic 4000.
