Пуск отопительной установки в эксплуатацию
Logano plus GB402 - Оставляем за собой право на изменения!
38

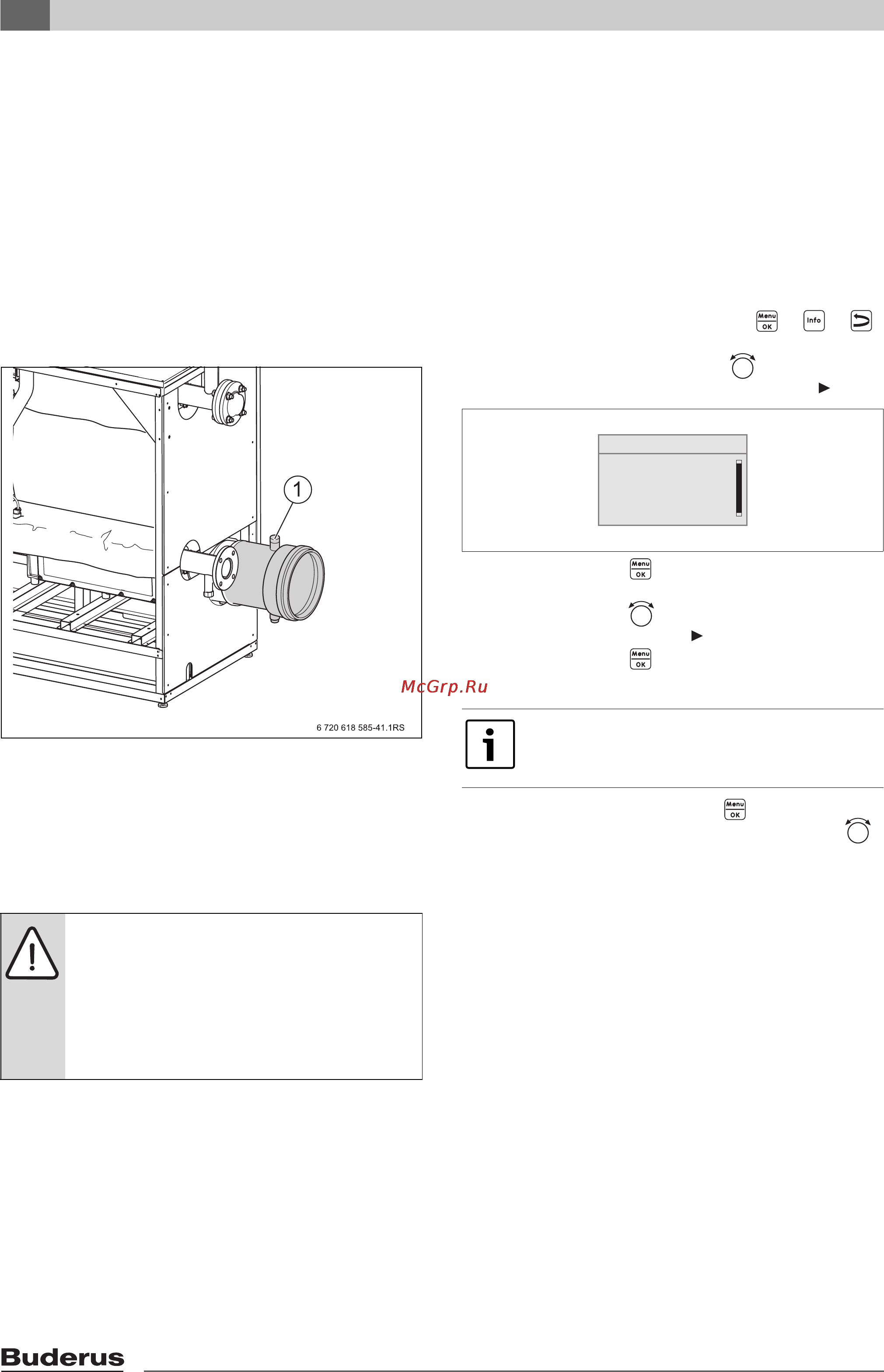

7.13 Проведение замеров
B В точке проведения замеров на соединительном
участке дымовой трубы котла измерьте и затем
внесите в протокол пуска в эксплуатацию
следующие параметры (Æ глава 7.18):
– давление дымовых газов
– температуру дымовых газов t
A
– температуру воздуха t
L
– температуру дымовых газов, нетто t
A
- t
L
– содержание двуокиси углерода (CO
2
)
или кислорода (O
2
)
– содержание СО
Рис. 36 Проведение замеров
1 Точка проведения замеров на соединительном
участке дымовой трубы
7.13.1 Давление дымовых газов
Необходимое давление в системе отвода дымовых
газов не должно превышать 100 Па (1,0 мбар).
7.13.2 Содержание СО
Содержание CO в безвоздушном состоянии
должно быть ниже 400 ppm или 0,04 % от объёма.
Значения выше 100 ppm указывают на
неправильную регулировку горелки, неправильную
наладку котла, загрязнение горелки или
теплообменника или на неисправность горелки.
B Установите и устраните причину.
7.14 Проверка работоспособности
При пуске в эксплуатацию и при ежегодном
осмотре необходимо проверять
работоспособность всех приборов регулирования,
управления и безопасности, а также правильность
настройки, если возможна их регулировка.
7.14.1 Проверка тока ионизации
Вызов сервисного уровня на RC35
B Откройте крышку на RC35.
B Одновременно нажмите кнопки + +
для перехода в меню МЕНЮ ОБСЛУЖИВАНИЯ.
B Поверните ручку управления влево и
выберите пункт Диагностика (отмечен ).
B Нажмите кнопку для перехода в меню
ОБСЛУЖ.\ДИАГНОСТИКА.
B Поверните ручку влево и выберите
Диагностика (отмечено ).
B Нажмите кнопку для перехода в меню
ОБСЛУЖ.\ДИАГНОСТИКА.
B Удерживая нажатой кнопку ,
одновременно поверните ручку управления ,
чтобы изменить значение, например,
ионизационного тока.
Изменение вступает в силу только при
отпускании этой кнопки.
B Занесите значение тока ионизации в протокол
пуска в эксплуатацию (Æ глава 7.18).
Для обеспечения безаварийной работы
ионизационный ток при частичной и полной
нагрузке (при наличии пламени) должен быть не
менее 15 мкA.
B На RC35 вернитесь в рабочий режим.
B Закройте крышку на RC35.
ОПACHO: опасно для жизни из-за
отравления выходящими дымовыми
газами.
B Отопительные котлы работают
только с подключённой к ним
дымовой трубой или системой отвода
дымовых газов (Æ таб. 3, стр. 11).
Индикация отдельных пунктов меню
зависит от конфигурации отопительной
установки.
МЕНЮ ОБСЛУЖИВАНИЯ
Кратк. меню
Установки
Диагностика
Тех.обслуживание
B
