6
Монтаж
Logano plus GB402 - Оставляем за собой право на изменения!
23
B Выровните коллектор и установите
ограничители максимального давления [5].

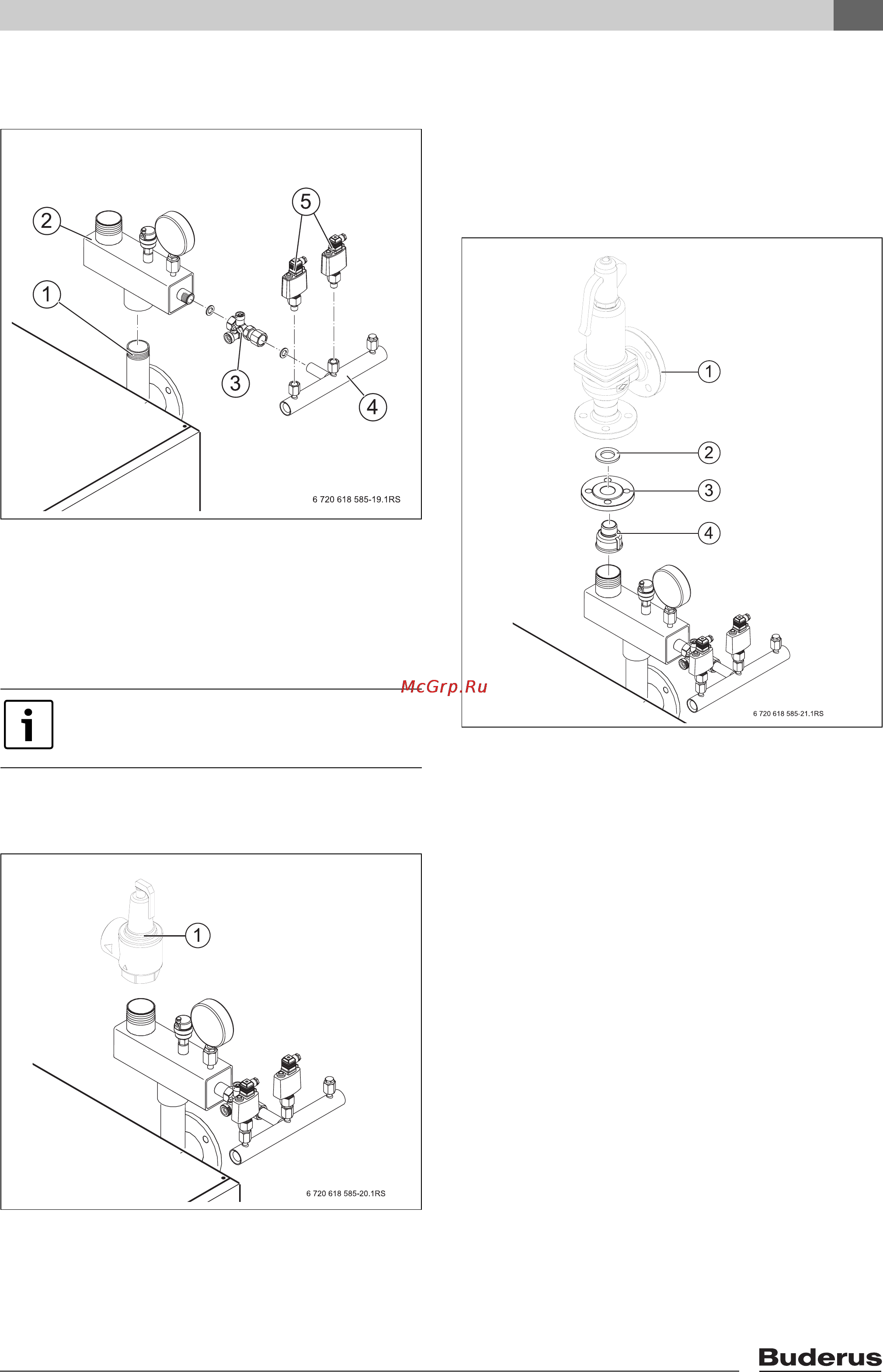

Рис. 14 Монтаж коллектора
1 Резьбовой штуцер подающей линии
2 Гребёнка
3 Колпачковый вентиль
4 Коллектор со штуцерами в комплекте с
колпачковым вентилем ¾ дюйма
5 Ограничители максимального давления
B При рабочем давлении до 3 бар установите
предохранительный клапан с уплотнением на
резьбовой штуцер гребёнки.
Рис. 15 Предохранительный клапан (до 3 бар)
1 Предохранительный клапан
B При рабочем давлении от 3 до 6 бар установите
на резьбовой штуцер гребёнки муфту [4] и
резьбовой фланец [3] с уплотнением.
Подсоедините предохранительный клапан [1] с
уплотнением [2] к резьбовому фланцу.
B Смонтируйте сбросную линию для этого
предохранительного клапана.
Рис. 16 Группа безопасности (3 - 6 бар)
1 Предохранительный клапан
2 Уплотнение
3 Резьбовой фланец
4 Муфта
Для разных рабочих давлений
требуются различные
предохранительные клапаны.
