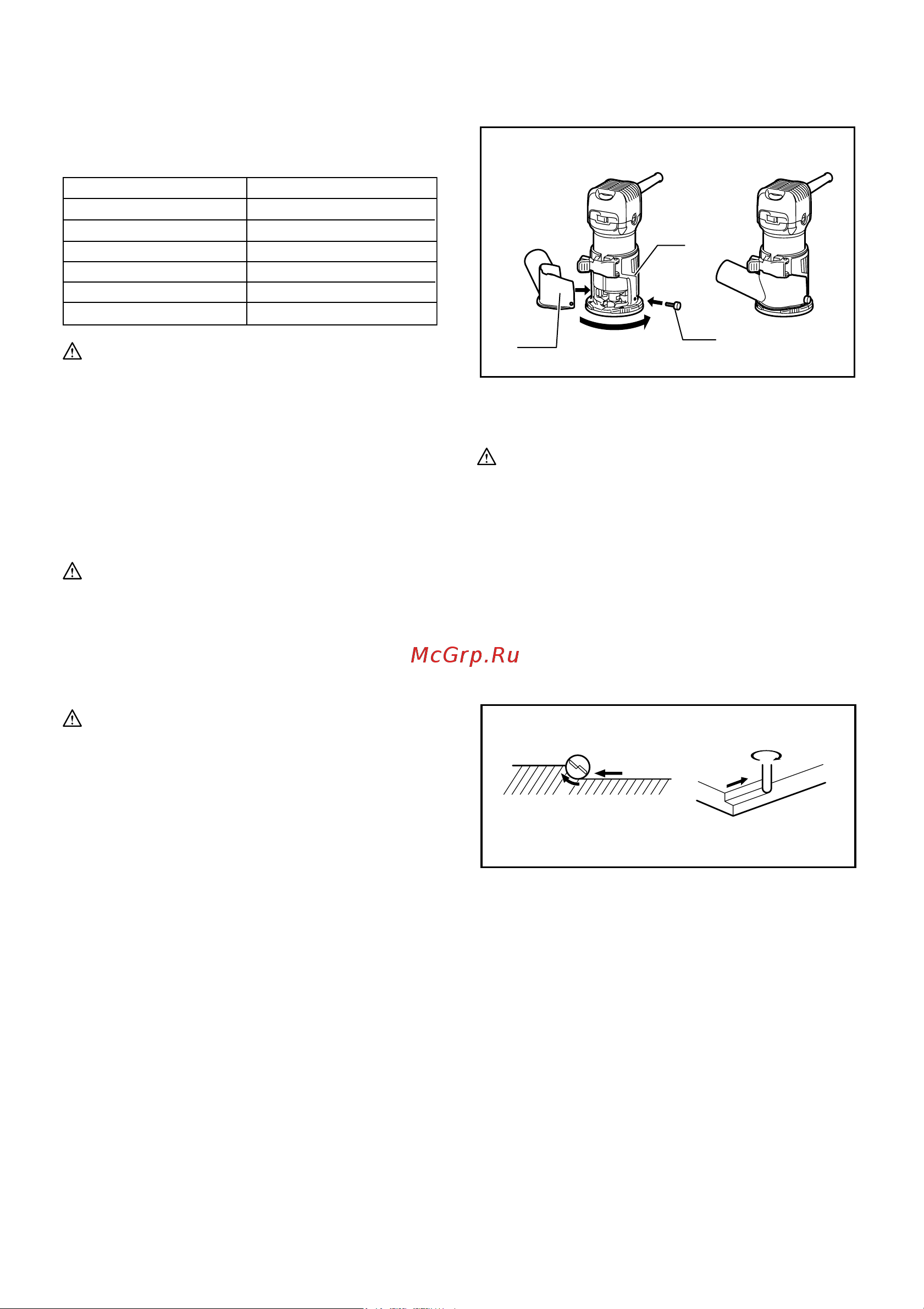

19
Detta gör att ideal hastighet kan väljas för optimal
materialbearbetning, dvs. hastigheten kan ställas in så
att den lämpar sig för materialet och fräsdiametern.
Se tabellen för förhållandet mellan inställningarna på
ratten och ungefärlig verktygshastighet.
Nummer min
-1
1
2
3
4
5
6
10 000
30 000
12 000
17 000
22 000
27 000
011932
FÖRSIKTIGT!
• Om maskinen används oavbrutet i låg hastighet
under en lång period, blir motorn överbelastad och
maskinen fungerar dåligt.
• Ratten för hastighetsinställning kan endast vridas
till 6 och tillbaka till 1. Tvinga den inte förbi 6 eller 1,
eftersom det kan leda till att funktionen för
hastighetsinställning inte längre fungerar.
MONTERING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan maskinen repareras.
Montering eller demontering av fräsverktyg
Fig.4
Fig.5
FÖRSIKTIGT!
• Om hylsmuttern dras åt utan att det sitter ett
fräsverktyg i förstörs spännhylsan.
• Använd endast de nycklar som levererats med
maskinen.
Sätt i fräsverktyget hela vägen in i spännhylsan och dra
åt spännmuttern ordentligt med de två nycklarna eller
genom att trycka på spindellåset och använda den
medföljande nyckeln.
Följ monteringsförfarandet i omvänd ordning för att ta ur
fräsverktyget.
ANVÄNDNING
För fräsens bottenplatta
1
2
3
011989
VARNING!
• Innan du använder maskinen med fräsens
bottenplatta ska du alltid montera dammunstycket
på fräsens bottenplatta.
Placera bottenplattan på arbetsstycket utan att
fräsverktyget kommer i kontakt med arbetsstycket. Starta
maskinen och vänta tills fräsverktyget uppnått full
hastighet. För sedan maskinen mjukt framåt över
arbetsstyckets yta med bottenplattan plant mot
arbetsstycket tills fräsningen är genomförd.
Vid kantfräsning skall arbetsstyckets yta befinna sig på
vänstra sidan av fräsverktyget i matningsriktningen.
1
2
3
4
4
2
001984
OBS!
•
Om maskinen matas framåt allför snabbt kan den
frästa ytan få en dålig finish, eller så kan
fräsverktyget eller motorn skadas. Om maskinen
matas framåt alltför långsamt kan arbetsstycket bli
bränt och förstört. Lämplig matningshastighet beror
på fräsverktygets dimension, typ av arbetsmaterial
och fräsdjup. Det är lämpligt att utföra en
provfräsning på en träbit, innan fräsningen på det
faktiska arbetsstycket påbörjas. Därmed kan man
exakt se hur resultatet av fräsningen ser ut, och
även kontrollera dimensionerna.
1. Dammunstycke
2. Tumskruv
3. Fräsens bottenplatta
1. Arbetsstycke
2. Rotationsriktning
3. Sett från verktygets ovansida
4. Matningsriktning
