käepideme ühendusseadisesse ja keerake kruviga kinni.
Joon.33
Kasutamine ainult ülafreesina koos
profiilfreesimise alusega (lisatarvik)
HOIATUS:
• Kui kasutate tööriista ülafreesina, siis hoidke seda
kindlalt mõlema käega.
Joon.34
Tööriista kasutamiseks ülafreesina paigaldage tööriist
profiilfreesimise aluse (lisatarvik) külge, vajutades selle
täielikult alla.
Vastavalt teostatavale tööle võite kasutada kas nupu
tüüpi käepidet või kangi tüüpi käepidet (lisatarvik).
Joon.35
Kangi tüüpi käepideme (lisatarvik) kasutamiseks keerake
kruvi lahti ja eemaldage nupu tüüpi käepide.
Joon.36
Seejärel kruvige kangi tüüpi käepide aluse külge.
Lõikesügavuse reguleerimine profiilfreesimise aluse
(lisatarvik) kasutamisel
Joon.37
Asetage tööriist tasasele pinnale. Lõdvendage
lukustushoob ja langetage tööriista korpust, kuni otsak
puudutab tasast pinda. Tööriista korpuse lukustamiseks
pingutage lukustushooba.
Keerake stoppervarda seadistusmutrit vastupäeva.
Langetage stoppervarrast, kuni see puutub vastu
reguleerimispolti. Seadke sügavusosuti kohakuti
skaalaühikuga „0". Sügavusosuti näitab skaalal
lõikesügavust.
Hoides kiirsööte nuppu all, tõstke stoppervarrast
soovitud lõikesügavuse saavutamiseni. Sügavuse
peenhäälestuseks tuleb keerata reguleerimisnuppu (üks
pööre = 1 mm).
Keerates stoppervarda seadistusmutrit päripäeva, saate
stoppervarda tugevasti fikseerida.
Nüüd tuleb teie poolt etteantud lõikesügavuse
saavutamiseks lõdvendada lukustushooba ja seejärel
langetada tööriista korpust, kuni stoppervarras satub
kontakti stopperi ploki seadistamise kuuskantpoldiga.
Hoidke tööriista töötamise ajal alati kindlalt mõlemast
käepidemest.
Asetage tööriista alus lõigatavale detailile, ilma et see
detaili vastu puutuks. Seejärel lülitage tööriist sisse ja
oodake, kuni otsak saavutab täiskiiruse. Langetage
tööriista korpust ja liigutage tööriista piki töödeldava
detaili pinda, hoides tööriista alust tasaselt vastu pinda ja
liikudes sujuvalt edasi, kuni lõige on tehtud.
Servade lõikamisel peab töödeldava detaili pind jääma
seadme liikumise suunas vaadatuna otsakust vasakule.
1
2
3
4
4
2
001984
MÄRKUS:
•
Kui tööriista nihutatakse edasi liiga kiiresti, võib see
põhjustada lõike halva kvaliteedi või kahjustada
otsakut või mootorit. Kui tööriista nihutatakse edasi
liiga aeglaselt, võib see lõikekohta kõrvetada ja
kahjustada. Õige edasiliikumise kiirus sõltub
kasutatava otsaku suurusest, töödeldavast
materjalist ja lõikesügavusest. Enne töö alustamist
tegelikult töödeldaval pinnal on soovitatav teha
sarnasest materjalist üleliigsel saematerjalitükil
proovilõikamine. Nii teate täpselt, kuidas lõige välja
näeb, ning saate kontrollida mõõte.
• Sirgjuhiku kasutamisel paigaldage see kindlasti
seadme liikumise suunas vaadatuna otsakust
paremale. Sel juhul on lihtsam juhikut töödeldava
pinna servaga kohakuti hoida.

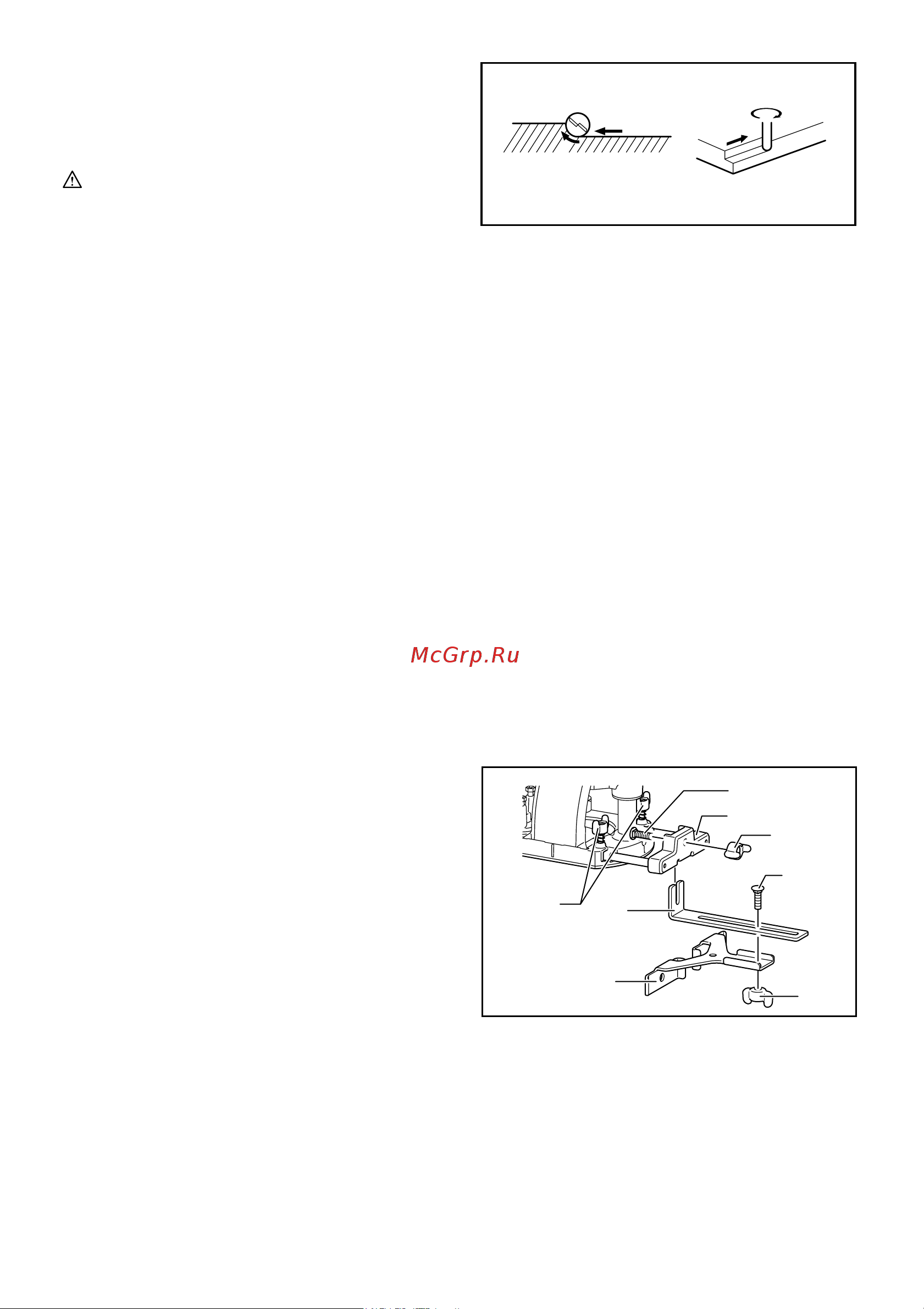

Joon.38
Sirgjuhik kasutamisel ülafreesina (kasutada
koos juhikuhoidikuga (lisatarvik))
Sirgjuhikut kasutatakse faasimisel või soonte lõikamisel
sirge lõike saamiseks.
1
2
3
4
5
6
7
8
011988
1. Polt
2. Juhikuhoidik
3. Tiibmutter
4. Polt
5. Tiibmutter
6. Juhtplaat
7. Sirgjuhik
8. Tiibpoldid
1. Töödeldav detail
2. Otsaku pöörlemissuund
3. Vaade tööriista pealt
4. Etteandesuund
