42
Kiinnitä ohjainpidike yläjyrsinpohjassa oleviin aukkoihin
ja kiristä siipipultit. Jos haluat säätää ohjaimen ja terän
välistä etäisyyttä, löysää siipimutteri. Kun etäisyys on
haluamasi, kiinnitä suoraohjain paikoilleen kiristämällä
siipimutteri.
Suoraohjain (vaihtoehtoinen lisävaruste)
Kuva39
Suoraohjainta käytetään tehokkaasti suorien leikkauksien
tekoon viistoamisen tai urittamisen tapauksissa.
Kuva40
Kun haluat kiinnittää suoraohjaimen, aseta ohjaimen
tangot yläjyrsinpohjassa oleviin aukkoihin. Säädä terän
ja suoraohjaimen välinen etäisyys. Kun etäisyys on
haluamasi, kiinnitä suoraohjain paikoilleen kiristämällä
siipipultit.
Liikuta työkalua leikatessa siten, että suoraohjain on
samassa tasossa työkalun sivun kanssa.
Kuva41
Jos työkalun sivun ja leikkausasennon välillä oleva
etäisyys (A) on suora-ohjaimelle liian leveä, tai jos
työkappaleen sivu on liian suora, suora-ohjainta ei voida
käyttää. Tässä tapauksessa purista suora lankku
työkappaleeseen lujasti ja käytä sitä ohjaimena
yläjyrsimen pohjaa vasten. Syötä työkalua nuolen
osoittamaan suuntaan.
Mallilankun ohjain (vaihtoehtoinen
lisävaruste)
Kuva42
Mallilankun ohjain tarjoaa hylsyn, jonka kautta terä
kulkee, sallien työkalun käytön mallikaavan mukaan.
Asennat mallilankun ohjaimen löysäämällä työkalun
pohjassa olevia ruuveja, kiinnittämällä mallilankun
ohjaimen ja kiristämällä ruuvit.
Kuva43
Varmista mallilankku työkappaleeseen. Aseta työkalu
mallilankun päälle ja liikuta työkalua siten, että
mallilankun ohjain liukuu mallilankun sivua pitkin.
Kuva44
HUOMAUTUS:
• Työkappale leikataan hieman eri kokoiseksi, kuin
mallilankku. Ota lukuun (X) terän ja mallilankun
ohjaimen välinen etäisyys. Etäisyys (X) voidaan
laskea seuraavaa yhtälöä käyttäen:
Etäisyys (X) = ( mallilankun ohjaimen ulkohalkaisija
- terän halkaisija) / 2

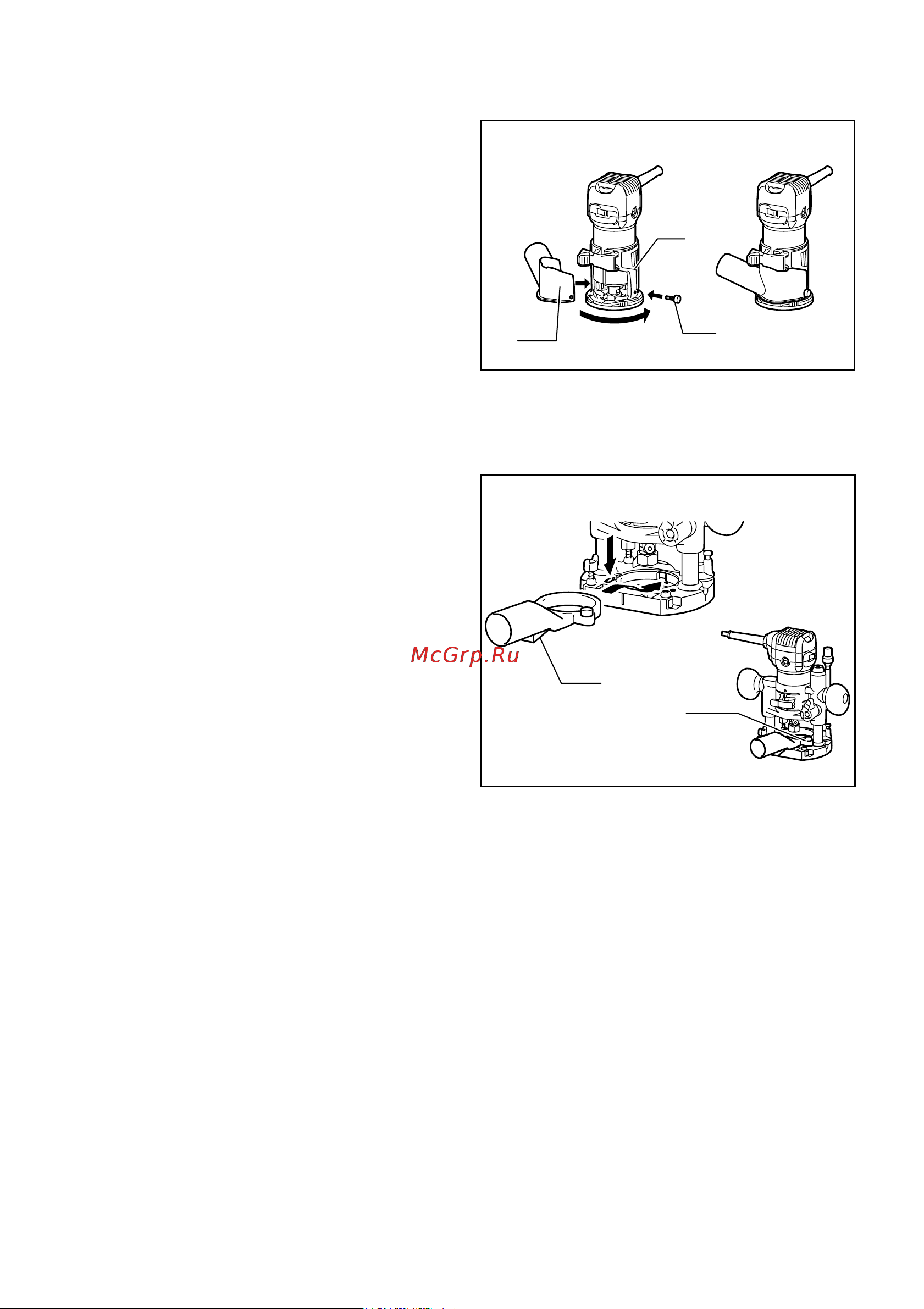

Pölysuutinsarjat
Jyrsinpohjaa varten
1
2
3
011989
Yläjyrsinpohjaa (vaihtoehtoinen lisävaruste) varten
1
2
011853
Pölysuutinta käytetään pölynpoistoon. Kiinnitä pölysuutin
työkalun runkoon siipiruuvilla siten, että suuttimessa oleva
kieleke asettuu rungossa olevaan koloon.
Kiinnitä sitten pölynimuri pölysuuttimeen.
Kuva45
1. Pölysuutin
2. Sormiruuvi
3. Jyrsinpohja
1. Pölysuutin
2. Sormiruuvi
