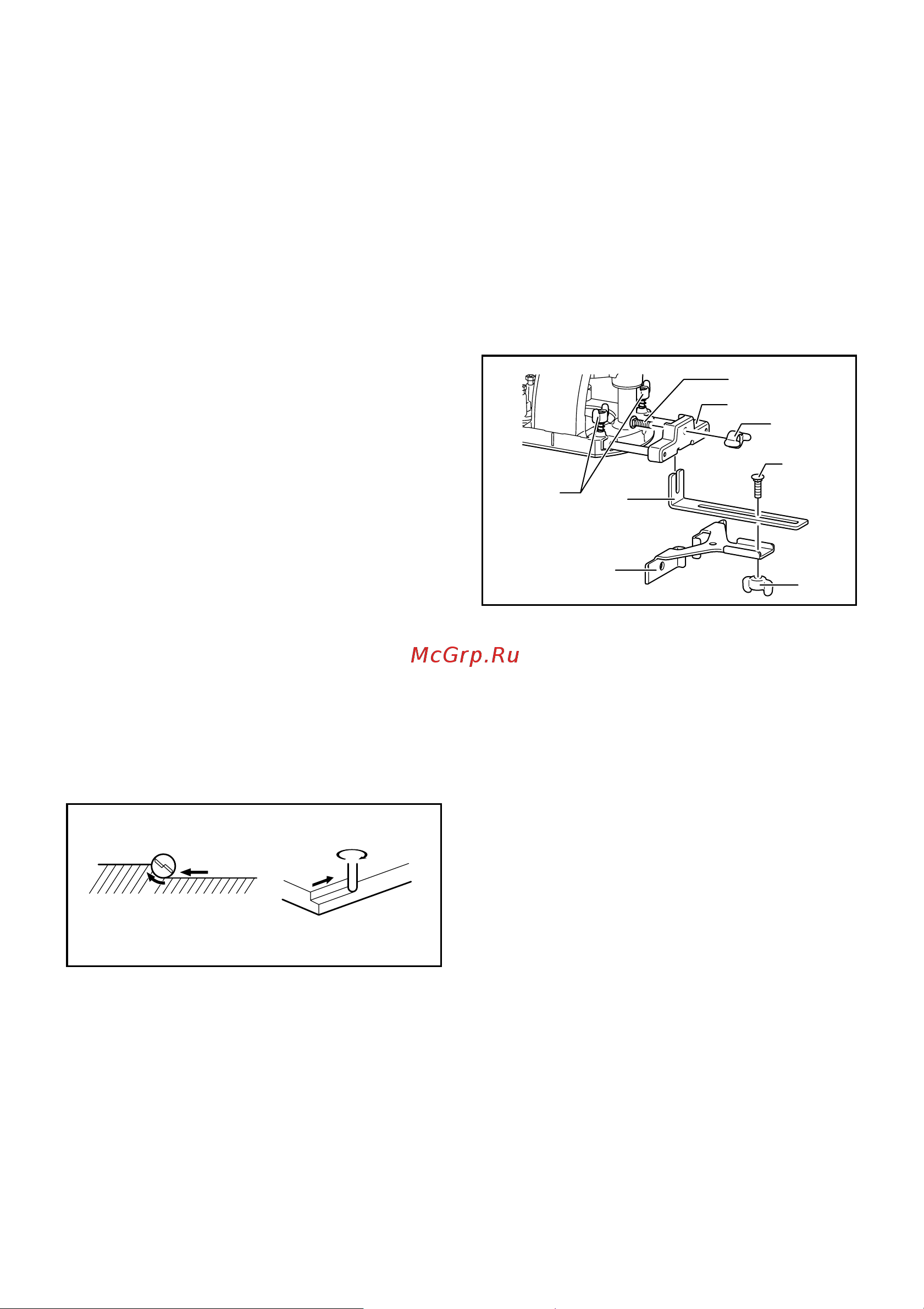

61
Pav.35
Norėdami naudoti vamzdžio tipo rankeną (pasirenkamą
priedą), atsukite varžtą ir nuimkite rankenėlės tipo
rankeną.
Pav.36
Tada įsukite vamzdžio tipo rankeną į pagrindą.
Pjovimo gylio nustatymas naudojant nuleidžiamą
pagrindą (pasirenkamą priedą)
Pav.37
Padėkite įrankį ant lygaus paviršiaus. Atlaisvinkite
fiksavimo svirtelę ir leiskite įrankio korpusą žemyn tol, kol
freza palies paviršių. Užveržkite fiksavimo rankenėlę, kad
įrankio korpusas užsifiksuotų.
Pasukite stabdiklio strypo nustatymo veržlę prieš
laikrodžio rodyklę. Leiskite stabdiklio strypą žemyn tol, kol
jis palies reguliavimo varžtą. Gylio žymeklį nustatykite ties
„0” padala. Pjūvio gylį ant skalės parodo gylio žymėklis.
Spausdami greito veikimo mygtuką, kelkite stabdiklio
strypą, kol nustatysite norimą pjovimo gylį. Momentinius
gylio reguliavimus galima nustatyti sukant reguliavimo
rankenėlę (1 pasukimas lygus 1 mm).
Sukant stabdiklio strypo nustatymo veržlę pagal laikrodžio
rodyklę, galima tvirtai užveržti stabdiklio strypą.
Iš anksto nustatytą pjūvio gylį galima gauti, atlaisvinant
fiksavimo rankenėlę ir tada leidžiant įrankio korpusą
žemyn tol, kol stabdiklio strypas palies šešiakampį
stabdiklio bloko reguliavimo varžtą.
Dirbdami, visada tvirtai laikykite įrankį už abejų rankenų.
Padėkite įrankį pagrindu ant ruošinio, kurį pjausite, taip,
kad antgalis ruošinio neliestų. Įjunkite įrankį ir palaukite,
kol antgalis pradės suktis visu greičiu. Nuleiskite įrankio
korpusą ir stumkite įrankį pirmyn ruošinio paviršiumi,
laikydami pagrindą lygiai ir tolygiai stumdami į priekį, kol
baigsite pjauti.
Pjaunant kraštą, ruošinio paviršius turi būti iš airės
antgalio pusės, nukreiptas stūmimo kryptimi.
1
2
3
4
4
2
001984
PASTABA:
• Per greitai stumiant įrankį į priekį, pjūvis gali būti
prastos kokybės arba galima sugadinti antgalį arba
variklį. Per lėtai stumiant įrankį, pjūvis gali būti
nudegintas arba sugadintas. Tinkamas įrankio
stūmimo tempas priklauso nuo antgalio dydžio,
ruošinio rūšies ir pjovimo gylio. Prieš pradedant
pjauti, rekomentuotina atlikti bandomąjį pjūvį,
naudojant medienos gabalėlį. Taip tiksliai
pamatysite, kaip atdorys pjūvis ir galėsite patikrinti
matmenis.
• Naudodami tiesųjį kreiptuvą, būtinai dėkite jį
dešinėje pusėje, stūmimo kryptimi. Taip jis bus
sulygiuotas su ruošinio šonu.
Pav.38
Kreipkite tiesiai, naudodami kaip frezą (reikia
naudoti su kreiptuvo laikikliu (pasirenkamu
priedu))
Tiesusis kreipiklis efektyviai naudojamas tiesiems
pjūviams, išpjaunant išėmas arba griovelius.
1
2
3
4
5
6
7
8
011988
Pritvirtinkite tiesųjį kreiptuvą ant kreiptuvo laikiklio
(pasirenkamo priedo) sparnuotąja veržle.
Įstatykite kreiptuvo laikiklį į angas, esančias
nuleidžiamame pagrinde, ir užveržkite sparnuotąsias
veržles. Norėdami pareguliuoti atstumą tarp antgalio ir
tiesiojo kreiptuvo, atsukite sparnuotąją veržlę. Nustatę
norimą atstumą, užveržkite sparnuotąją veržlę, kad
tiesusis kreiptuvas nejudėtų.
Tiesusis kreiptuvas (papildomas priedas)
Pav.39
Tiesusis kreipiklis efektyviai naudojamas tiesiems
pjūviams, išpjaunant išėmas arba griovelius.
Pav.40
Norėdami sumontuoti tiesųjį kreiptuvą, įkiškite kreiptuvo
strypus į nuleidžiamame pagrinde esančias angas.
Pareguliuokite atstumą tarp antgalio ir tiesiojo kreiptuvo.
Nustatę norimą atstumą, užveržkite sparnuotuosius
varžtus, kad tiesusis kreiptuvas nejudėtų.
Pjaudami stumkite įrankį su tiesiuoju kreipikliu, sulygiavę
jį su ruošinio kraštu.
1. Ruošinys
2. Grąžto sukimosi kryptis
3. Vaizdas iš įrankio viršaus
4. Tiekimo kryptis
1. Varžtas
2. Kreiptuvo laikiklis
3. Sparnuotoji veržlė
4. Varžtas
5. Sparnuotoji veržlė
6. Kreiptuvas
7. Tiesusis kreiptuvas
8. Sparnuotosios veržlės
