72
Paigaldage sirgjuhik tiibmutri abil juhikuhoidikusse
(lisatarvik).
Sisestage juhikuhoidik profiillõikamise aluses olevatesse
avaustesse ja kinnitage tiibpoltidega. Otsaku ja
sirgjuhiku vahekauguse reguleerimiseks lõdvendage
tiibmutrit. Soovitud vahemaa saavutamisel pingutage
sirgjuhiku fikseerimiseks tiibmutrit.
Sirgjuhik (lisatarvik)
Joon.39
Sirgjuhikut kasutatakse faasimisel või soonte lõikamisel
sirge lõike saamiseks.
Joon.40
Sirgjuhiku paigaldamiseks sisestage juhtvardad
profiillõikamise aluses olevatesse avaustesse.
Reguleerige vahemaad otsaku ja sirgjuhiku vahel.
Soovitud vahemaa saavutamisel pingutage sirgjuhiku
fikseerimiseks tiibpolte.
Lõikamisel liigutage tööriista nii, et sirgjuhik oleks
töödeldava detaili servaga ühel joonel.
Joon.41
Kui töödeldava detaili külje ja lõikeasendi vahemaa (A)
on sirgjuhiku jaoks liiga lai või kui töödeldava detaili serv
pole sirge, ei saa sirgjuhikut kasutada. Sellisel juhul
klammerdage töödeldava detaili külge tugevasti sirge
laud ja kasutage seda profiilfreesi aluse juhikuna. Juhtige
tööriista noole suunas.
Šabloonjuhik (lisatarvik)
Joon.42
Šabloonjuhik võimaldab kasutada otsaku juhtimiseks
kindlat teed, mis järgib mingit kindlat soovitud mustrit.
Šabloonjuhiku paigaldamiseks lõdvendage tööriista
aluse kruvid, sisestage šabloonjuhik ja kinnitage kruvid.
Joon.43
Kinnitage šabloon töödeldava detaili külge. Asetage
tööriist šabloonile ja liigutage tööriista edasi nii, et
šabloonjuhik libiseb piki šablooni serva.
Joon.44
MÄRKUS:
• Töödeldav detail lõigatakse šabloonist veidi erineva
suurusega. Jätke otsaku ja šabloonjuhiku väliskülje
vahele vahemaa (X). Vahemaa (X) arvutamiseks
saab kasutada järgmist valemit:
Vahemaa (X) = (šabloonjuhiku välisläbimõõt -
otsaku läbimõõt) / 2

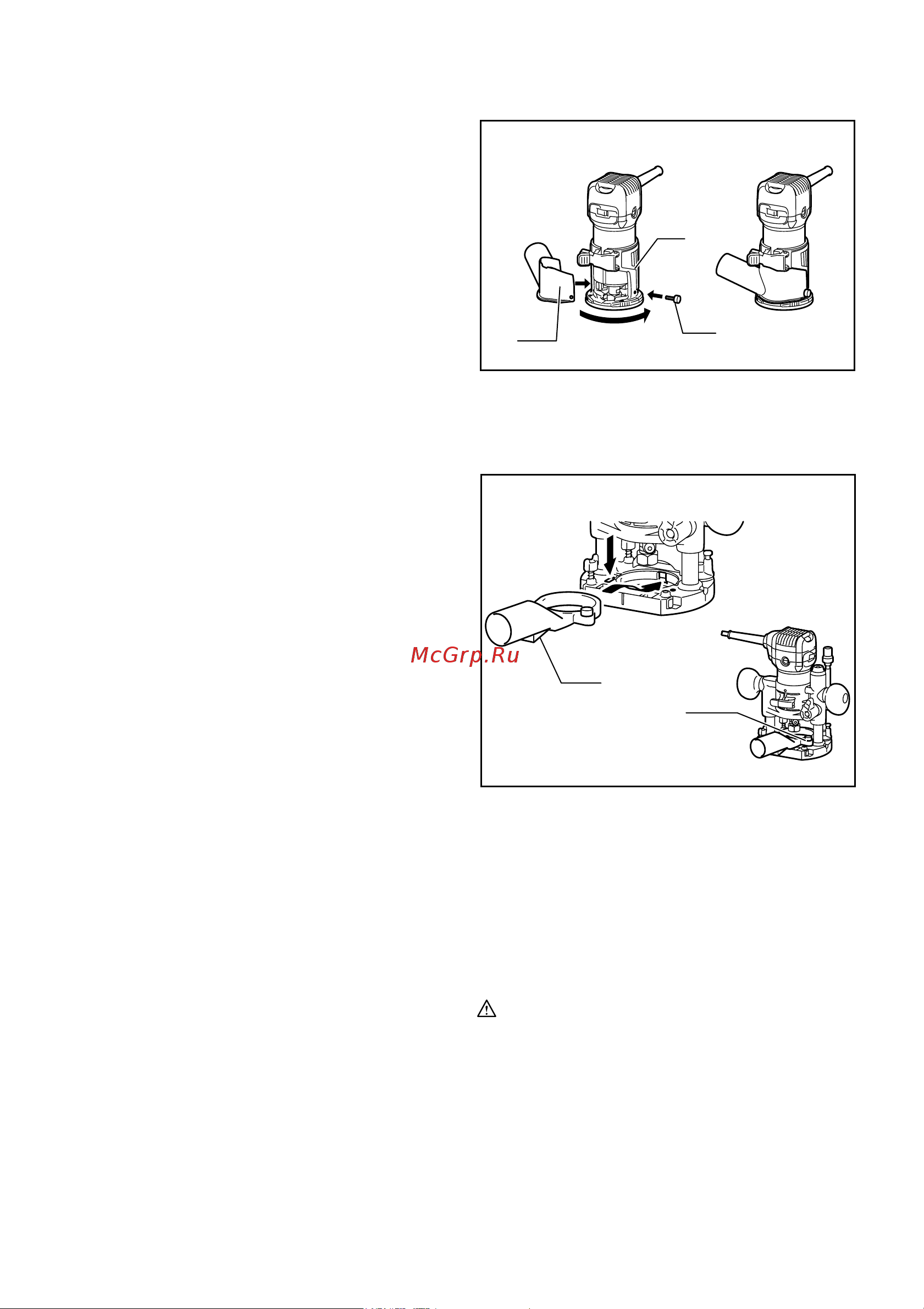

Tolmuotsaku komplektid
Servamismasina alusele
1
2
3
011989
Profiilfreesimise alusele (lisatarvik)
1
2
011853
Kasutage tolmuotsakut tolmu eraldamiseks. Kinnitage
tolmuotsak käsikruvi abil tööriista alusele nii, et
tolmuotsaku eend sobituks tööriista aluse süvendisse.
Seejärel ühendage tolmuotsak tolmuimejaga.
Joon.45
HOOLDUS
HOIATUS:
• Kandke alati enne kontroll- või hooldustoimingute
teostamist hoolt selle eest, et tööriist oleks välja
lülitatud ja vooluvõrgust lahti ühendatud.
• Ärge kunagi kasutage bensiini, vedeldit, alkoholi
ega midagi muud sarnast. Selle tulemuseks võib
olla luitumine, deformatsioon või pragunemine.
1. Tolmuotsak
2. Kruvipress
1. Tolmuotsak
2. Kruvipress
3. Servamismasina alus
