83
Рис.41
Если расстояние (A) между боковой стороной
обрабатываемой детали и положением резки слишком
широкое для прямой направляющей, или если
боковая сторона обрабатываемой детали неровная,
прямую направляющую использовать нельзя. В
данном случае, надежно закрепите прямую доску к
обрабатываемой детали и используйте ее в качестве
направляющей для основания фрезера. Подавайте
инструмент в направлении стрелки.
Шаблонная направляющая (поставляется
отдельно)
Рис.42
Профильная направляющая имеет втулку, через
которую проходит бита, что позволяет использовать
инструмент с профильными шаблонами.
Для установки профильной направляющей, ослабьте
болты в основании инструмента, вставьте
профильную направляющую и затяните болты.
Рис.43
Прикрепите профиль к обрабатываемой детали.
Установите инструмент на профиль и перемещайте
его, продвигая профильную направляющую вдоль
боковой стороны профиля
.
Рис.44
Примечание:
• Размер вырезанной обрабатываемой детали
будет немного отличаться от размера профиля.
Обеспечьте расстояние (X) между битой и
внешней стороной профильной направляющей.
Расстояние (X) можно вычислить при помощи
следующего уравнения:
Расстояние (X) = (наружный диаметр
профильной направляющей - диаметр биты) / 2

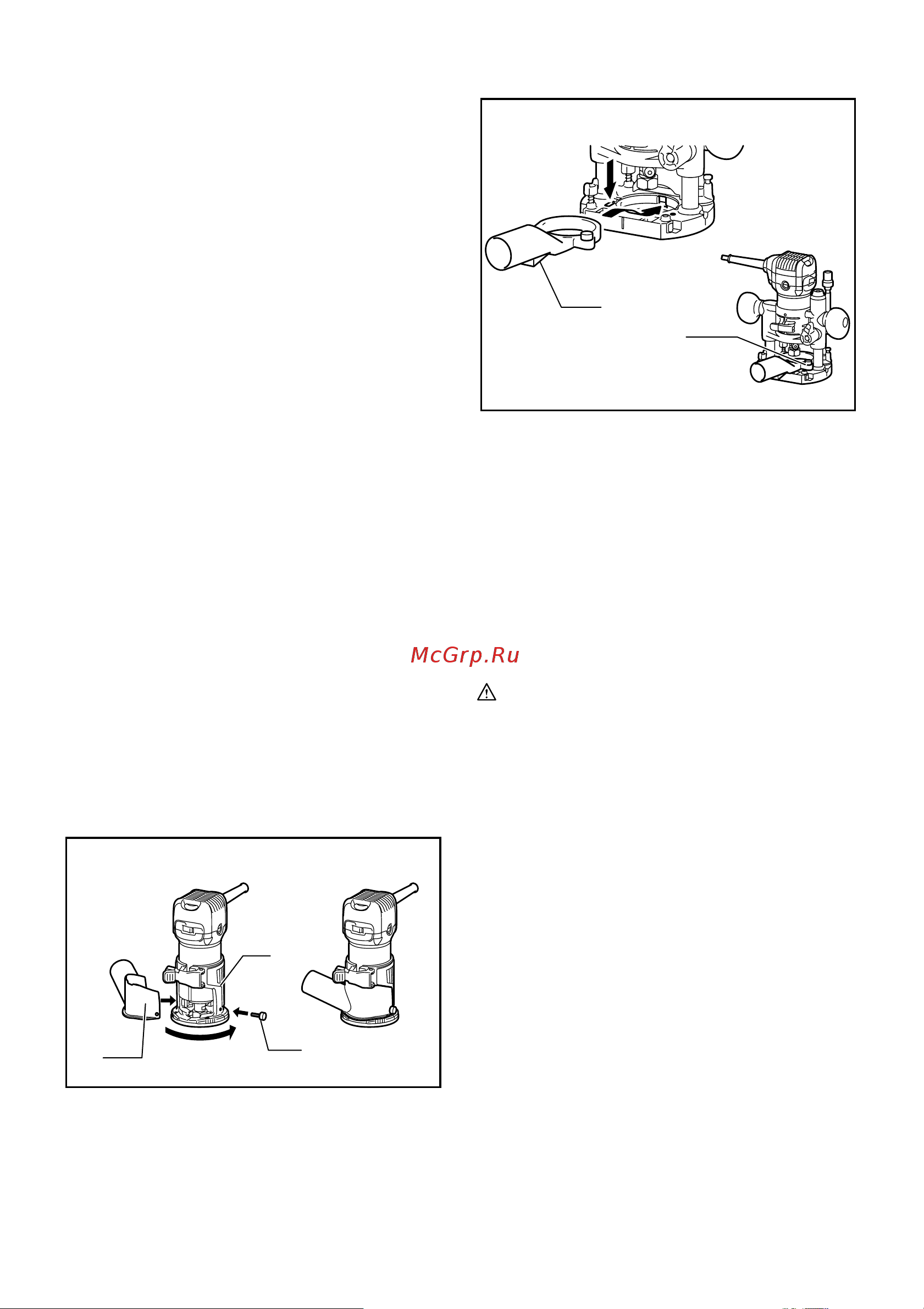

Комплекты противопылевых насадок
Для основания кромкообрезчика
1
2
3
011989
Для погружной базы (поставляется отдельно)
1
2
011853
Противопылевая насадка используется для удаления
пыли. При помощи барашкового винта установите
противопылевую насадку на инструмент так, чтобы
выступ на противопылевой насадке вошел в паз в
основании инструмента.
Затем подсоедините пылесос к противопылевой
насадке.
Рис.45
ТЕХОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИ:
• Перед проверкой или проведением
техобслуживания всегда проверяйте, что
инструмент выключен, а штекер отсоединен от
розетки.
• Запрещается использовать бензин, лигроин,
растворитель, спирт и т.п. Это может привести к
изменению цвета, деформации и появлению
трещин.
Замена угольных щеток
Рис.46
Регулярно вынимайте и проверяйте угольные щетки.
Заменяйте их, если они изношены до
ограничительной отметки. Содержите угольные
щетки в чистоте и в свободном для скольжения в
держателях положении. При замене необходимо
менять обе угольные щетки одновременно.
Используйте только одинаковые угольные щетки.
Рис.47
Используйте отвертку для снятия крышек
щеткодержателей. Извлеките изношенные угольные
щетки, вставьте новые и закрутите крышки
щеткодержателей.
1. Пылесборный патрубок
2. Винт-бараше
к
1. Пылесборный патрубок
2. Винт-барашек
3. Основание кромкообрезчика
