Makita RT0700C 171192 (171192) [69/88] Tööriista kasutamine
![Makita RT0700C 171192 (171192) [69/88] Tööriista kasutamine](/views2/1630885/page69/bg45.png)
69
TÖÖRIISTA KASUTAMINE

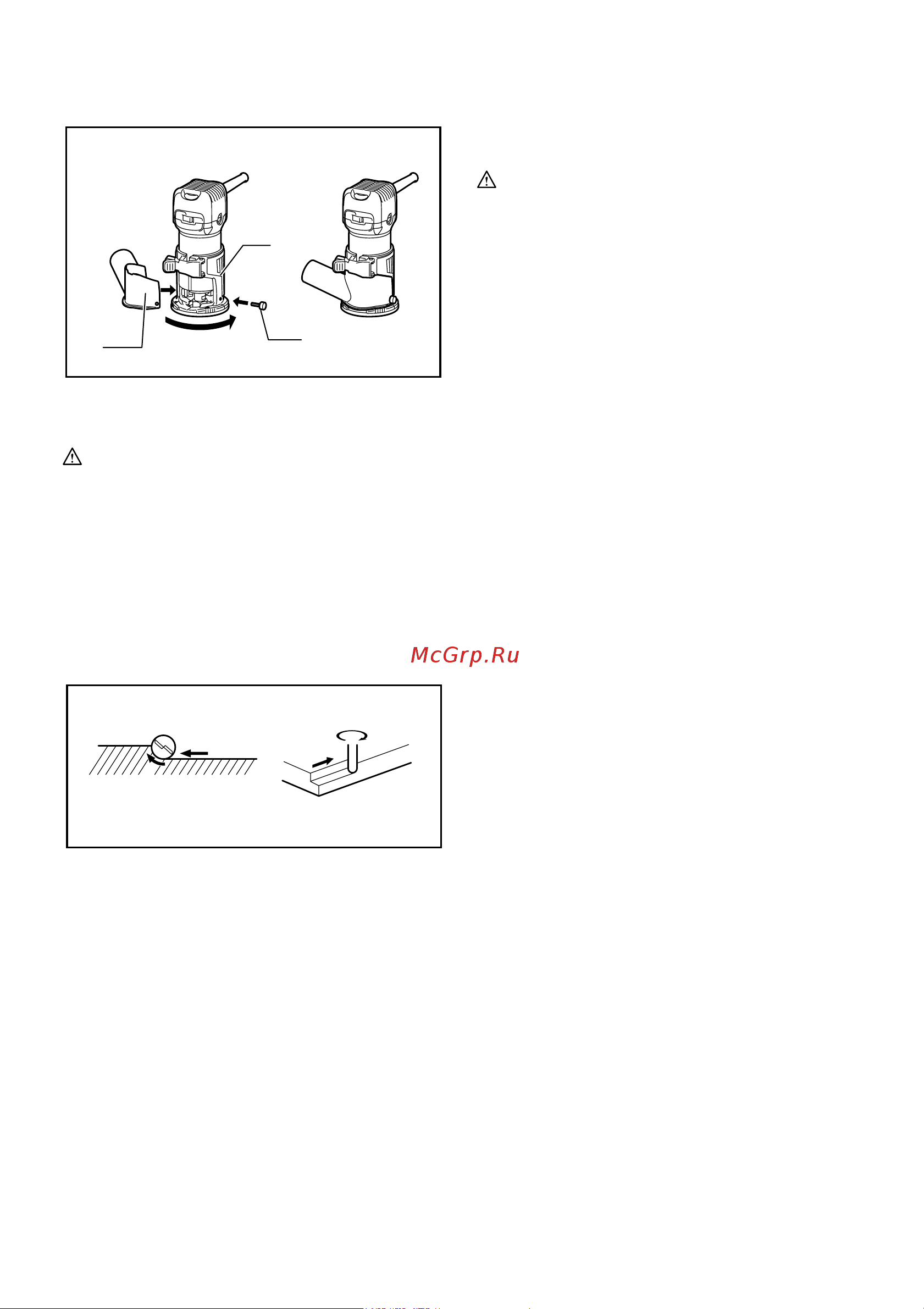

Servamismasina alusele
1
2
3
011989
HOIATUS:
• Enne tööriista kasutamist servamismasina alusega
paigaldage servamismasina alusele alati
tolmuotsak.
Asetage tööriista alus lõigatavale detailile, ilma et see
detaili vastu puutuks. Seejärel lülitage tööriist sisse ja
oodake, kuni otsak saavutab täiskiiruse. Liikuge
tööriistaga üle töödeldava detaili pinna, hoides tööriista
alust sellega kohakuti ja viies lõike sujuvalt lõpuni.
Servade lõikamisel peab töödeldava detaili pind jääma
seadme liikumise suunas vaadatuna otsakust vasakule.
1
2
3
4
4
2
001984
MÄRKUS:
•
Kui tööriista nihutatakse edasi liiga kiiresti, võib see
põhjustada lõike halva kvaliteedi või kahjustada
otsakut või mootorit. Kui tööriista nihutatakse edasi
liiga aeglaselt, võib see lõikekohta kõrvetada ja
kahjustada. Õige edasiliikumise kiirus sõltub
kasutatava otsaku suurusest, töödeldavast
materjalist ja lõikesügavusest. Enne töö alustamist
tegelikult töödeldaval pinnal on soovitatav teha
sarnasest materjalist üleliigsel saematerjalitükil
proovilõikamine. Nii teate täpselt, kuidas lõige välja
näeb, ning saate kontrollida mõõte.
• Servamistalla, sirgjuhiku või servamisjuhiku
kasutamisel hoidke seda etteandesuunas paremal
pool. Sel juhul on lihtsam juhikut töödeldava pinna
servaga kohakuti hoida.
Joon.6
HOIATUS:
• Kuna liiga sügav lõikamine võib mootori üle
koormata või raskendada tööriista valitsemist, ei
tohiks lõikesügavus soonte lõikamisel olla korraga
suurem kui 3 mm. Kui soovite lõigata sügavamaid
sooni kui 3 mm, tehke järjest suureneva
lõikesügavusega mitu lõiget.
Šabloonjuhik (lisatarvik)
Joon.7
Šabloonjuhik moodustab otsakule läbimiseks kanali,
võimaldades servamismasinat kasutada šabloonidega.
Keerake kruvid lahti ja eemaldage aluse turvis. Asetage
šabloonjuhik alusele ja eemaldage aluse turvis. Seejärel
fikseerige kruve pingutades aluse turvis.
Joon.8
Kinnitage šabloon töödeldava detaili külge. Asetage
tööriist šabloonile ja liigutage tööriista edasi nii, et
šabloonjuhik libiseb piki šablooni serva.
Joon.9
MÄRKUS:
• Töödeldav detail lõigatakse šabloonist veidi erineva
suurusega. Jätke profiilifreesi otsaku ja
šabloonjuhiku väliskülje vahele vahemaa (X).
Vahemaa (X) arvutamiseks saab kasutada järgmist
valemit:
Vahemaa (X) = (šabloonjuhiku välisläbimõõt -
profiilotsaku läbimõõt) / 2
Sirgjuhik (lisatarvik)
Joon.10
Sirgjuhikut kasutatakse faasimisel või soonte lõikamisel
sirge lõike saamiseks.
Joon.11
Kinnitage juhtplaat poldi ja tiibmutri abil sirgjuhiku külge.
Joon.12
Kinnitage sirgjuhik pitskruvi (A) abil. Lõdvendage
sirgjuhikul olevat tiibmutrit ja reguleerige otsaku ja
sirgjuhiku vahemaad. Soovitud kaugusel keerake
tiibmutter tugevasti kinni.
Lõikamisel liigutage tööriista nii, et sirgjuhik oleks
töödeldava detaili servaga ühel joonel.
Kui töödeldava detaili külje ja lõikeasendi vahemaa (A)
on sirgjuhiku jaoks liiga lai või kui töödeldava detaili serv
pole sirge, ei saa sirgjuhikut kasutada. Sellisel juhul
kinnitage töödeldava detaili külge sirge laud ja kasutage
seda servamismasina aluse vastas juhikuna. Juhtige
tööriista noole suunas.
Joon.13
1. Töödeldav detail
2. Otsaku pöörlemissuund
3. Vaade tööriista pealt
4. Etteandesuund
1. Tolmuotsak
2. Kruvipress
3. Servamismasina alus
