39
TYÖSKENTELY

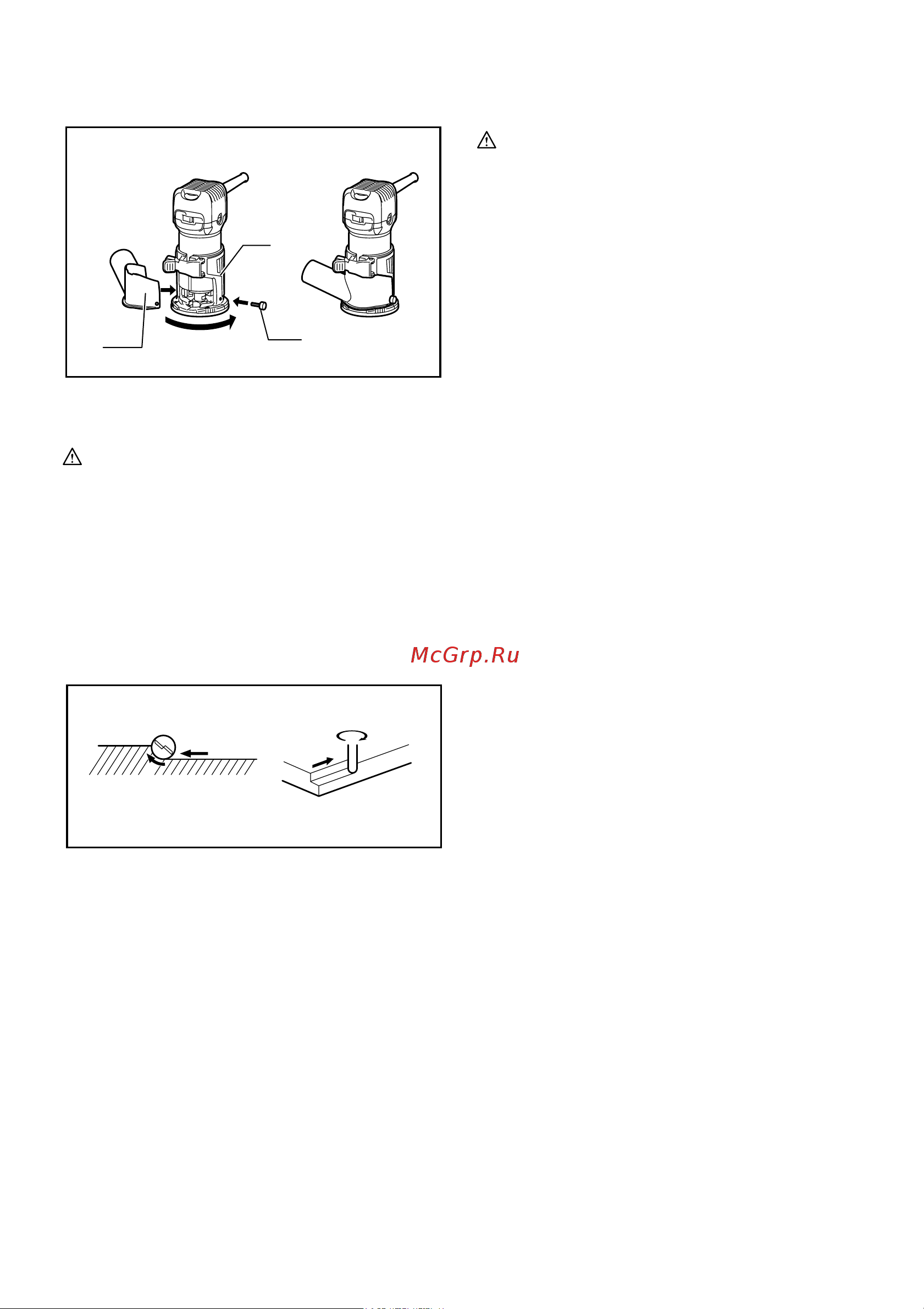

Jyrsinpohjaa varten
1
2
3
011989
VAROITUS:
• Ennen kuin käytät työkalua jyrsinpohjan kanssa,
muista aina kiinnittää pölysuutin jyrsinpohjaan.
Aseta työkalun pohja sahattavan työkappaleen päälle
ilman, että terä ottaa työkappaleeseen. Käynnistä sitten
työkalu ja odota, kunnes terä pyörii täydellä nopeudella.
Liikuta hiomakonetta työkappaleen pinnalla tasaisesti
eteenpäin niin, että työkalun pohja upotettuna ja edeten
tasaisesti, kunnes leikkaus on valmis.
Kun leikkaat reunoja, työkappaleen pinnan tulisi olla
terän syöttösuunnan vasemmalla puolella.
1
2
3
4
4
2
001984
HUOMAUTUS:
•
Työkalun liian nopea liikuttaminen eteenpäin voi
aiheuttaa huononlaatuisen leikkauksen, tai
vahingoittaa terää tai moottoria. Työkalun liian hidas
liikuttaminen eteenpäin voi polttaa ja pilata
leikkauksen. Sopiva syöttöaste riippuu terän koosta,
työkappaleen tyypistä ja leikkauksen syvyydestä.
Ennen varsinaista työkappaleen työstämistä, on
suositeltua tehdä koeleikkaus lankunpalaseen.
Tämän avulla näet tarkalleen miltä leikkaus näyttää,
sekä voit myös tarkastaa mittasuhteet.
• Kun sovellat jyrsinkenkää, suoraa ohjainta tai
jyrsinohjainta, pidä sitä varmasti syöttösuunnan
oikealla puolella. Tämä auttaa pitämään sitä
samassa tasossa työkappaleen sivun kanssa.
Kuva6
HUOMIO:
• Koska liiallinen leikkaus voi ylikuormittaa moottoria
tai aiheuttaa työkalun hallinnassa vaikeuksia,
leikkauksen syvyys ei saisi olla yli 3 mm
leikkausuurretta läpäistessä. Kun haluat leikata yli
3 mm:siä uurteita, tee monta läpäisyä asteittain
syvemmillä teränasetuksilla.
Mallilankun ohjain (vaihtoehtoinen
lisävaruste)
Kuva7
Mallilankun ohjain tarjoaa holkin, jonka kautta terä kulkee,
sallien jyrsimen käytön mallikaavan mukaan.
Löysennä ruuvit ja poista pohjan suojus. Kiinnitä
mallilankun ohjain pohjaan ja vaihda pohjan suojus.
Varmista sitten pohjan suojus kiristämällä ruuvit.
Kuva8
Varmista mallilankku työkappaleeseen. Aseta työkalu
mallilankun päälle ja liikuta työkalua siten, että
mallilankun ohjain liukuu mallilankun sivua pitkin.
Kuva9
HUOMAUTUS:
• Työkappale leikataan hieman eri kokoiseksi, kuin
mallilankku. Ota lukuun (X) teräreitittimen ja
mallilankun ohjaimen välinen etäisyys. Etäisyys (X)
voidaan laskea seuraavaa yhtälöä käyttäen:
Etäisyys (X) = ( mallilankun ohjaimen ulkohalkaisija -
teräreitittimen halkaisija) / 2
Suoraohjain (vaihtoehtoinen lisävaruste)
Kuva10
Suoraohjainta käytetään tehokkaasti suorien leikkauksien
tekoon viistoamisen tai urittamisen tapauksissa.
Kuva11
Kiinnitä ohjauslevy suora-ohjaimeen pultilla ja
siipimutterilla.
Kuva12
Kiinnitä suoraohjain kiristysruuvilla (A). Löysennä
suoraohjaimessa oleva siipimutteri ja säädä terän ja
suoraohjaimen välistä etäisyyttä. Saavutettuasi haluttu
etäisyys, kiristä siipimutteri lujasti.
Liikuta työkalua leikatessa siten, että suoraohjain on
samassa tasossa työkalun sivun kanssa.
Jos työkalun sivun ja leikkausasennon välillä oleva
etäisyys (A) on suoraohjaimelle liian leveä, tai jos
työkappaleen sivu on liian suora, suoraohjainta ei voida
käyttää. Tässä tapauksessa kiristä suora lankku
työkappaleeseen lujasti ja käytä sitä ohjaimena
jyrsinpohjaa vasten. Syötä työkalua nuolen osoittamaan
suuntaan.
Kuva13
1. Pölysuutin
2. Sormiruuvi
3. Jyrsinpohja
1. Työkappale
2. Terän kiertosuunta
3. Työkalun yläpuolelta katsottuna
4. Syöttösuunta
