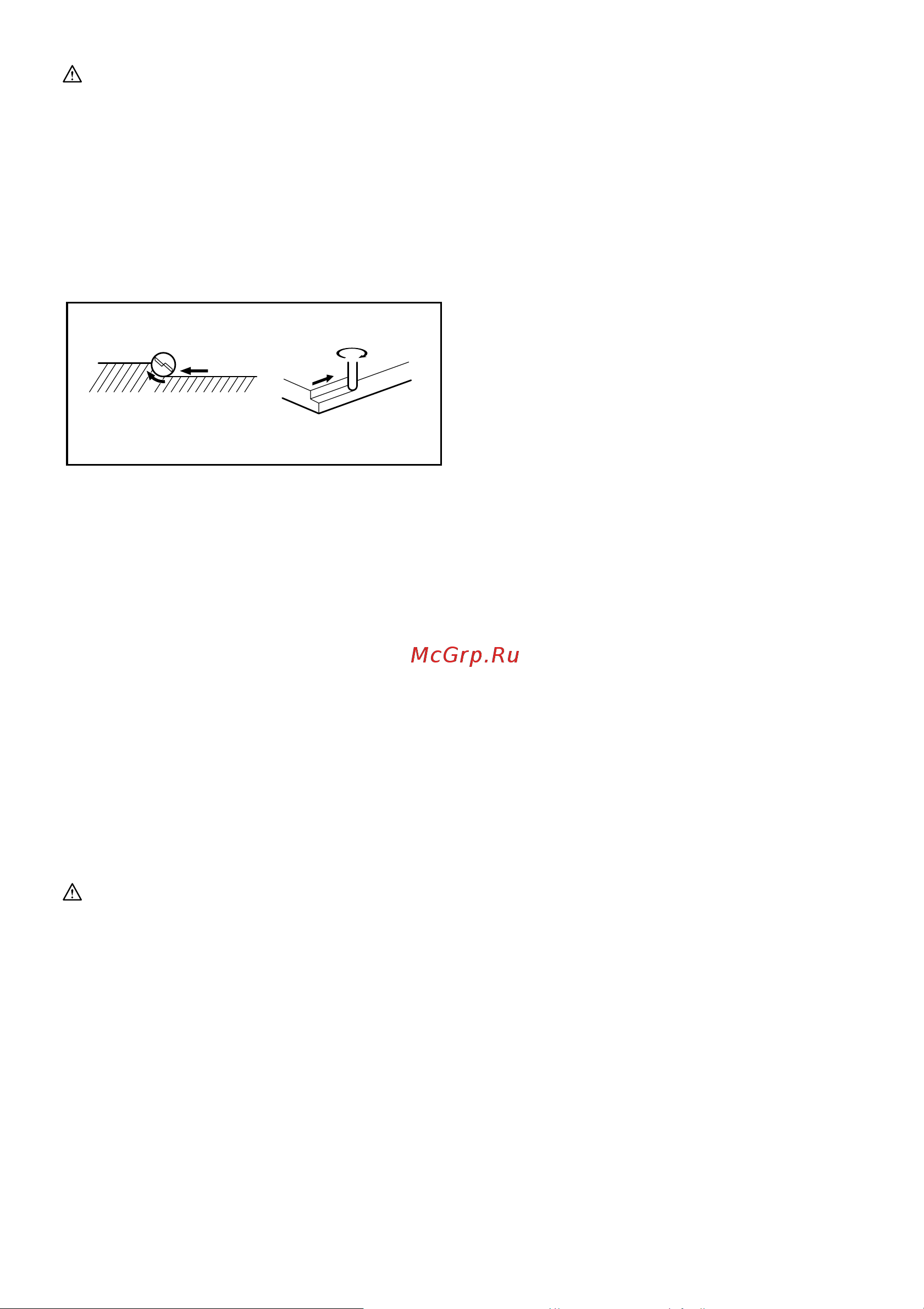

59
ĮSPĖJIMAS:
• Prieš naudodami šį įrankį su profiliavimo staklių
pagrindu, ant profiliavimo staklių pagrindo visada
sumontuokite dulkių išleidimo antgalį.
Padėkite įrankį pagrindu ant ruošinio, kurį pjausite, taip,
kad antgalis ruošinio neliestų. Įjunkite įrankį ir palaukite,
kol antgalis pradės suktis visu greičiu. Stumkite įrankį
pirmyn virš ruošinio paviršiaus, laikydami plokščiai ir
tolygiai stumdami į priekį, kol baigsite pjauti.
Pjaunant kraštą, ruošinio paviršius turi būti iš airės
antgalio pusės, nukreiptas stūmimo kryptimi.
1
2
3
4
4
2
001984
PASTABA:
• Per greitai stumiant įrankį į priekį, pjūvis gali būti
prastos kokybės arba galima sugadinti antgalį arba
variklį. Per lėtai stumiant įrankį, pjūvis gali būti
nudegintas arba sugadintas. Tinkamas įrankio
stūmimo tempas priklauso nuo antgalio dydžio,
ruošinio rūšies ir pjovimo gylio. Prieš pradedant
pjauti, rekomentuotina atlikti bandomąjį pjūvį,
naudojant medienos gabalėlį. Taip tiksliai
pamatysite, kaip atdorys pjūvis ir galėsite patikrinti
matmenis.
• Naudodami profiliavimo trinkelę, tiesų kreipiklį arba
profiliuotą kreipiklį, būtinai dėkite jį dešinėje pusėje,
stūmimo kryptimi. Taip jis bus sulygiuotas su
ruošinio šonu.
Pav.6
DĖMESIO:
• Pernelyg ilgai dirbant, variklis gali būti perkrautas,
įrankį gali būti sunku suvaldyti; pjaunant griovelius,
pjūvio gylis neturėtų viršyti 3 mm. Jeigu norite pjauti
gilesnius nei 3 mm griovelius, atlikite keletą pjūvių,
vis padidindami gylio nustatymus.
Tiesusis kreiptuvas (papildomas priedas)
Pav.7
Lekalo kreipiklis turi movą, pro kurią praeina antgalis, ir
todėl profiliavimo įrankiu galima išpjauti modelius pagal
lekalus.
Atsukite varžtus ir nuimkite pagrindo apsaugą. Padėkite
lekalo kreipiklį ant pagrindo ir atgal uždėkite pagrindo
apsaugą. Tada priveržkite pagrindą varžtais.
Pav.8
Pritvirtinkite lekalą prie ruošinio. Dėkite įrankį ant lekalo ir
slinkite įrankį su lekalo kreipikliu išilgai lekalo šono.
Pav.9
PASTABA:
• Pjovinys bus išpjautas truputį kitokio dydžio nei
lekalas. Tarp frezos ir išorinio lekalo kreipiklio
krašto palikite (X) atstumą. (X) atstumą galima
apskaičiuoti, naudojant tokią lygtį:
(X) atstumas = (lekalo kreipiklio išorinis skersmuo -
frezos skersmuo) / 2
Tiesusis kreiptuvas (papildomas priedas)
Pav.10
Tiesusis kreipiklis efektyviai naudojamas tiesiems
pjūviams, išpjaunant išėmas arba griovelius.
Pav.11
Prie tiesiojo kreipiklio varžtu ir sparnuotaja veržle
pritvirtinkite kreipiklio plokštę
Pav.12
Suveržimo varžtu (A) pritvirtinkite tiesųjį kreipiklį.
Atlaisvinkite sparnuotąją veržlę, esančią ant tiesiojo
kreipiklio ir pareguliuokite atstumą tarp antgalio ir tiesiojo
kreipiklio. Nustatę norimą atstumą, tvirtai užveržkite
sparnuotąją veržlę.
Pjaudami stumkite įrankį su tiesiuoju kreipikliu, sulygiavę
jį su ruošinio kraštu.
Jeigu atstumas (A) tarp ruošinio ir pjovimo padėties yra
per didelis tiesiajam kreipikliui, arba jeigu ruošinys
neteisus, tiesiojo kreipiklio naudoti negalima. Tokiu
atveju, prie ruošinio tvirtai prispauskite tiesią lentą ir
naudokite ją kaip kreipiklį, atrėmę į profiliavimo įrankio
pagrindą. Slinkite įrankį rodyklės kryptimi.
Pav.13
Apskritasis pjovimas
Pav.14
Apskrituosius pjūvius galima atlikti kartu sumontavus
tiesųjį kreipiklį ir kreipiklio plokštę, kaip parodyta
paveikslėliuose.
Galima atlikti tokius minimalaus ir maksimalaus spindulio
pjūvius (atstumas tarp apskritimo centro ir antgalio
centro):
Minimalus: 70 mm
Maksimalus: 221 mm
Pjaunant nuo 70 iki 121 mm spindulio apskritimus.
Pjaunant nuo 121 iki 221 mm spindulio apskritimus.
Pav.15
PASTABA:
• Naudojant šį kreipiklį, negalima pjauti apskritimų,
kurių spindulys yra nuo 172 iki 186 mm.
Pav.16
Sulygiuokite tiesiojo kreipiklio centrinę skylę su pjaunamo
apskritimo centru. Į centrinę skylę įkalkite mažesnio nei 6
mm skersmens vinį, kad būtų užtvirtintas tiesusis
kreipiklis. Sukite įrankį aplink vinį pagal laikrodžio rodyklę.
1. Ruošinys
2. Grąžto sukimosi kryptis
3. Vaizdas iš įrankio viršaus
4. Tiekimo kryptis
