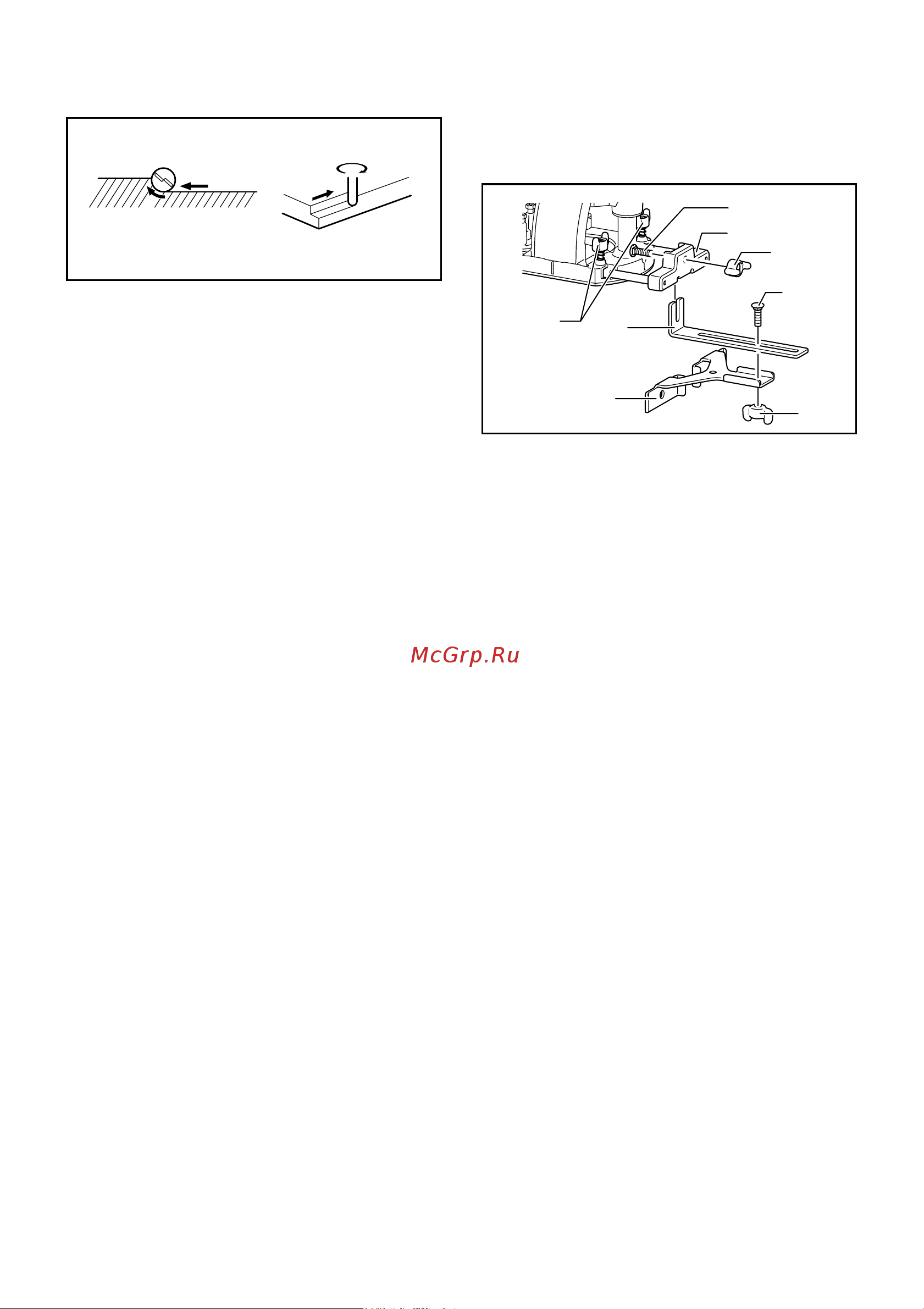

22
Vid kantfräsning skall arbetsstyckets yta befinna sig på
vänstra sidan av fräsverktyget i matningsriktningen.
1
2
3
4
4
2
001984
OBS!
•
Om maskinen matas framåt allför snabbt kan den
frästa ytan få en dålig finish, eller så kan
fräsverktyget eller motorn skadas. Om maskinen
matas framåt alltför långsamt kan arbetsstycket bli
bränt och förstört. Lämplig matningshastighet beror
på fräsverktygets dimension, typ av arbetsmaterial
och fräsdjup. Det är lämpligt att utföra en
provfräsning på en träbit, innan fräsningen på det
faktiska arbetsstycket påbörjas. Därmed kan man
exakt se hur resultatet av fräsningen ser ut, och
även kontrollera dimensionerna.
• När parallellanslag används, se till att montera det
på den högra sidan i matningsriktningen. Det gör
det lättare att hålla anslaget plant mot
arbetsstyckets sida.
Fig.38
Parallellanslag när den används som en
handöverfräs (måste användas med
anslagshållare (valfritt tillbehör))
Parallellanslaget är effektivt att använda för raka
arbetslinjer vid avfasning eller spårfräsning.
1
2
3
4
5
6
7
8
011988
Montera parallellanslaget på anslagshållaren (valfritt
tillbehör) med vingmuttern.
Sätt i anslagshållaren i hålen på den sänkbara
bottenplattan och dra åt vingbultarna. Lossa på
vingmuttern för att justera avståndet mellan fräsverktyget
och parallellanslaget. Vid önskat avstånd drar du åt
vingmuttern för att fästa parallellanslaget på plats.
Parallellanslag (valfritt tillbehör)
Fig.39
Parallellanslaget är effektivt att använda för raka
arbetslinjer vid avfasning eller spårfräsning.
Fig.40
För att montera parallellanslaget ska anslagsstängerna
sättas in i hålen på den sänkbara bottenplattan. Justera
avståndet mellan fräsverktyget och parallellanslaget. Vid
önskat avstånd drar du åt vingbultarna för att fästa
parallellanslaget på plats.
För maskinen med parallellanslaget plant mot
arbetsstyckets sida under fräsningen.
Fig.41
Om avståndet (A) mellan arbetsstyckets sida och
fräslinjen är för stor för parallellanslaget, eller om
arbetsstyckets sida inte är rakt, kan parallellanslaget inte
användas. Spänn i så fall fast en träskiva med rak kant på
arbetsstycket, och använd den som anslag mot
handfräsens bottenplatta. Mata maskinen i pilens riktning.
1. Arbetsstycke
2. Rotationsriktning
3. Sett från verktygets ovansida
4. Matningsriktning
1. Bult
2. Anslagshållare
3. Vingmutter
4. Bult
5. Vingmutter
6. Anhåll
7. Parallellanslag
8. Vingbultar
