23
Mallanslag (valfritt tillbehör)
Fig.42
Mallanslaget fungerar som en hylsa genom vilket
fräsverktyget passerar, så att handöverfräsen kan
användas med mallar.
Lossa skruvarna på bottenplattan, för in mallanslaget
och dra sedan åt skruvarna för att montera anslaget.
Fig.43
Fäst mallen mot arbetsstycket. Placera maskinen på
mallen, och för maskinen med mallanslaget glidande
efter mallens sida.
Fig.44
OBS!
• Arbetsstycket kommer att fräsas med en liten
skillnad i storlek i jämförelse med mallen. Tillåt ett
mellanrum (X) mellan fräsverktyget och yttersidan
på mallanslaget. Avståndet (X) kan beräknas
genom att använda följande ekvation:
Avstånd (X) = (mallanslagets ytterdiameter -
fräsverktygets diameter) / 2

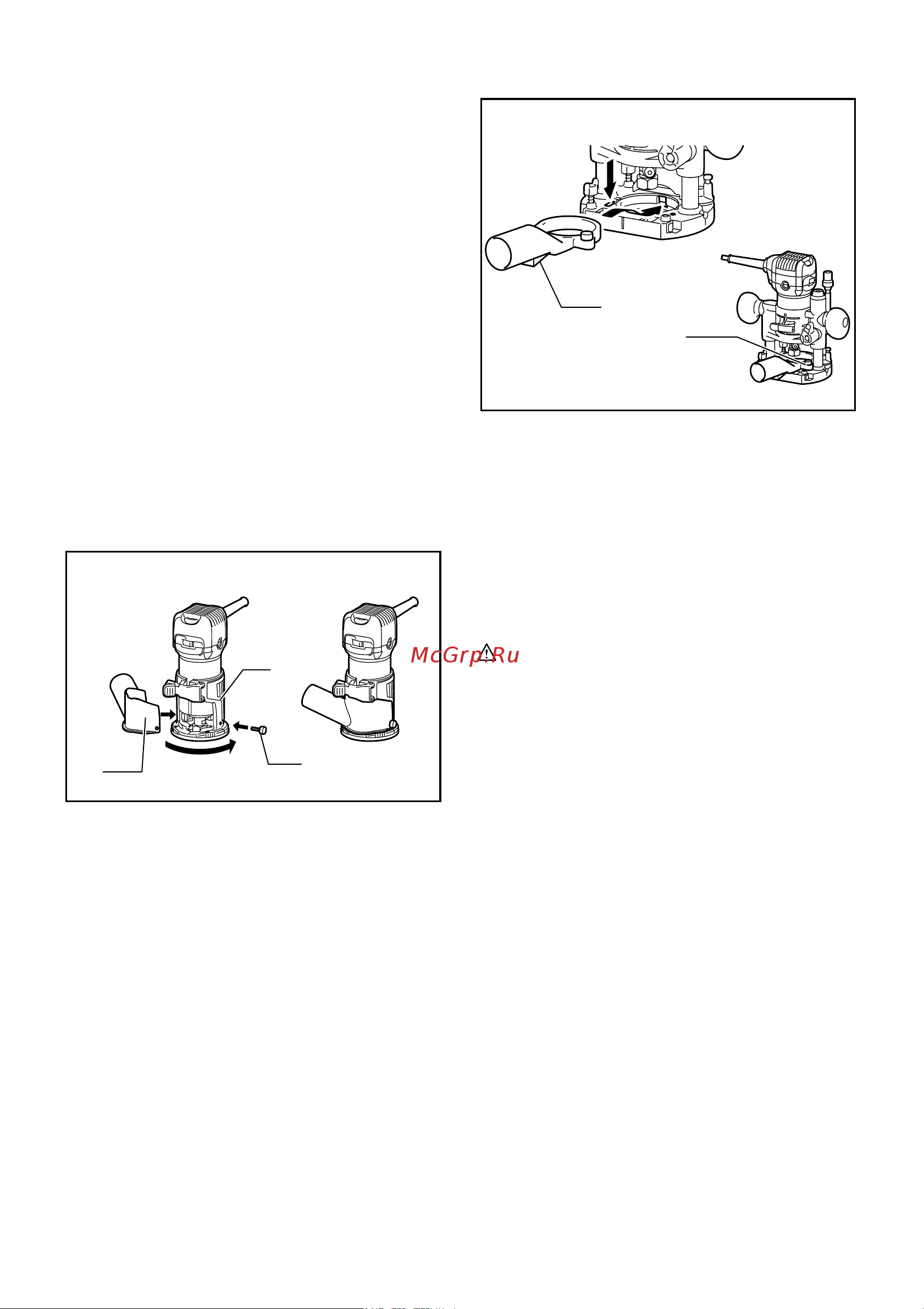

Satser för dammunstycke
För fräsens bottenplatta
1
2
3
011989
För sänkbar bottenplatta (valfritt tillbehör)
1
2
011853
Använd dammunstycket för att ta bort damm. Montera
dammunstycket på maskinens bottenplatta, med hjälp av
tumskruven, så att den utskjutande delen på
dammunstycket passar in i spåret på bottenplattan.
Anslut sedan en dammsugare till dammunstycket.
Fig.45
UNDERHÅLL
FÖRSIKTIGT!
•
Se alltid till att maskinen är avstängd och nätkabeln
urdragen innan inspektion eller underhåll utförs.
•
Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan uppstå
Byte av kolborstar
Fig.46
Ta bort och kontrollera kolborstarna regelbundet. Byt
dem när de är slitna ner till slitmarkeringen. Håll
kolborstarna rena så att de lätt kan glida in i hållarna.
Båda kolborstarna ska bytas ut samtidigt. Använd endast
identiska kolborstar.
Fig.47
Använd en skruvmejsel för att ta bort locken till
kolborstarna. Ta ur de utslitna kolborstarna, montera nya
och montera locken.
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör allt underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
1. Dammunstycke
2. Tumskruv
3. Fräsens bottenplatta
1. Dammunstycke
2. Tumskru
v
