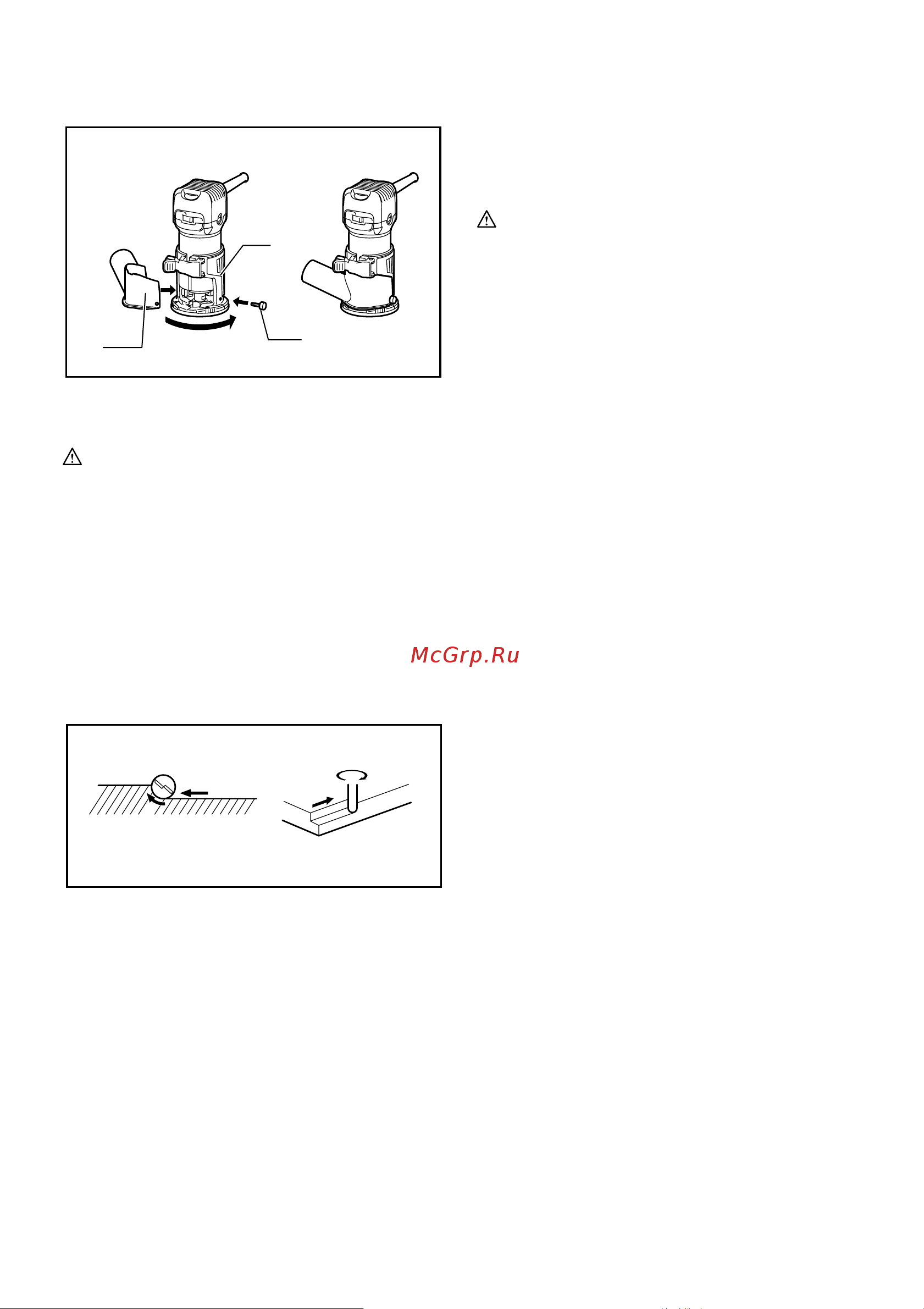

EKSPLUATĀCIJA
Apgriezējmašīnas pamatnei
1
2
3
011989
BRĪDINĀJUMS:
•
Pirms darbarīka izmantošanas ar apgriezējmašīnas
pamatni vienmēr uzstādiet putekļu izvadcauruli uz
apgriezējmašīnas pamatnes.
Uzstādiet darbarīka pamatni uz apstrādājamā materiāla,
lai varētu griezt, uzgalim nepieskaroties. Tad ieslēdziet
darbarīku un nogaidiet, kamēr uzgalis darbojas ar pilnu
jaudu. Pārvietojiet darbarīku uz priekšu virs
apstrādājamās daļas virsmas, turot tā pamatni vienā
līmenī ar virsmu un lēni virzot to uz priekšu līdz griešana
ir pabeigta.
Apgriežot malas, apstrādājamā materiāla virsmai ir jābūt
uzgaļa kreisajā pusē padeves virzienā.
1
2
3
4
4
2
001984
PIEZĪME:
• Ja darbarīku virzīsiet uz priekšu pārāk ātri, iegūsiet
sliktu griezuma kvalitāti vai sabojāsiet ierīces uzgali
vai dzinēju. Ja darbarīku virzīsiet uz priekšu pārāk
lēni, sadedzināsiet vai sabojāsiet griezumu.
Pareizais padeves ātrums ir atkarīgs no uzgaļa
izmēra, apstrādājamā materiāla veida un griezuma
dziļuma. Pirms uzsākat griezt reālu apstrādājamo
materiālu ieteicams veikt parauga griezumu,
izmantojot atgriezuma gabalu. Tādējādi būs precīzi
redzams, kā griezums izskatīsies, kā arī būs
iespējams pārbaudīt izmērus.
• Izmantojot apgriešanas kurpi, taisnā griezuma
sliedi vai apgriešanas sliedi, nodrošiniet to, lai tā
būtu padeves virziena labajā pusē. Tādējādi
varēsiet to saglabāt vienā līmenī ar apstrādājamā
materiāla malu.
Att.6
UZMANĪBU:
• Tā kā pārmērīgas griešanas rezultātā var izraisīt
dzinēja pārslodzi vai darbarīku var būt grūti vadīt,
griežot rievas, griešanas dziļums vienā reizē
nedrīkst būt lielāks par 3 mm. Ja vēlaties rievas
griezt dziļāk par 3 mm, dariet to vairākas reizes ar
arvien lielāka uzgaļa dziļuma uzstādījumiem.
Šablona sliede (papildpiederums)
Att.7
Šablona sliedei ir uzmava, caur kuru virzās uzgalis,
tādējādi apgriezējmašīnu iespējams lietot ar šablona
paraugiem.
Atskrūvējiet skrūves un noņemiet pamatnes aizsargu.
Novietojiet šablona sliedi uz pamatnes un uzlieciet
atpakaļ pamatnes aizsargu. Tad, pieskrūvējot skrūves,
nostipriniet pamatnes aizsargu.
Att.8
Pie apstrādājamā materiāla piestipriniet šablonu.
Novietojiet darbarīku uz šablona un pārvietojiet to ar
šablona sliedi uz priekšu, virzot gar šablona malu.
Att.9
PIEZĪME:
• Apstrādājamais materiāls tiks griezts nedaudz
atšķirīgā no šablona izmērā. Pieļaujiet attālumu (X)
starp frēzes uzgali un šablona sliedes ārpusi.
Attālumu (X) iespējams aprēķināt ar šāda
vienādojuma palīdzību:
Attālums (X) = (šablona sliedes ārējais diametrs - frēzes
uzgaļa diametrs) / 2
Taisnā griezuma sliede (papildpiederums)
Att.10
Tai snā griezuma sliede ir noderīga taisniem griezumiem,
veidojot nošķēlumus vai rievas.
Att.11
Ar bultskrūvi un spārnuzgriezni pieskrūvējiet virzošo
plāksni pie taisnā griezuma sliedes.
Att.12
Ar spīlējuma skrūvi (A) pieskrūvējiet taisnā griezuma
sliedi. Atskrūvējiet taisnā griezuma sliedes
spārnuzgriezni un noregulējiet attālumu starp uzgali un
taisnā griezuma sliedi. Kad vēlamais attālums
noregulēts, cieši pieskrūvējiet spārnuzgriezni.
Veicot griešanas darbu, pārvietojiet darbarīku, saglabājot
taisnā griezuma sliedi vienā līmenī ar apstrādājamā
materiāla malu.
Ja attālums (A) starp apstrādājamā
materiāla malu un
griešanas stāvokli taisna griezuma sliedei ir pārāk liels
1. Putekļsūcēja uzgalis
2. Spārnskrūve
3. Apgriezējmašīnas pamatne
1. Apstrādājamais materiāls
2. Uzgaļa griešanās virziens
3. Skatoties no darbarīka augšpuses
4. Padeves virziens
