52

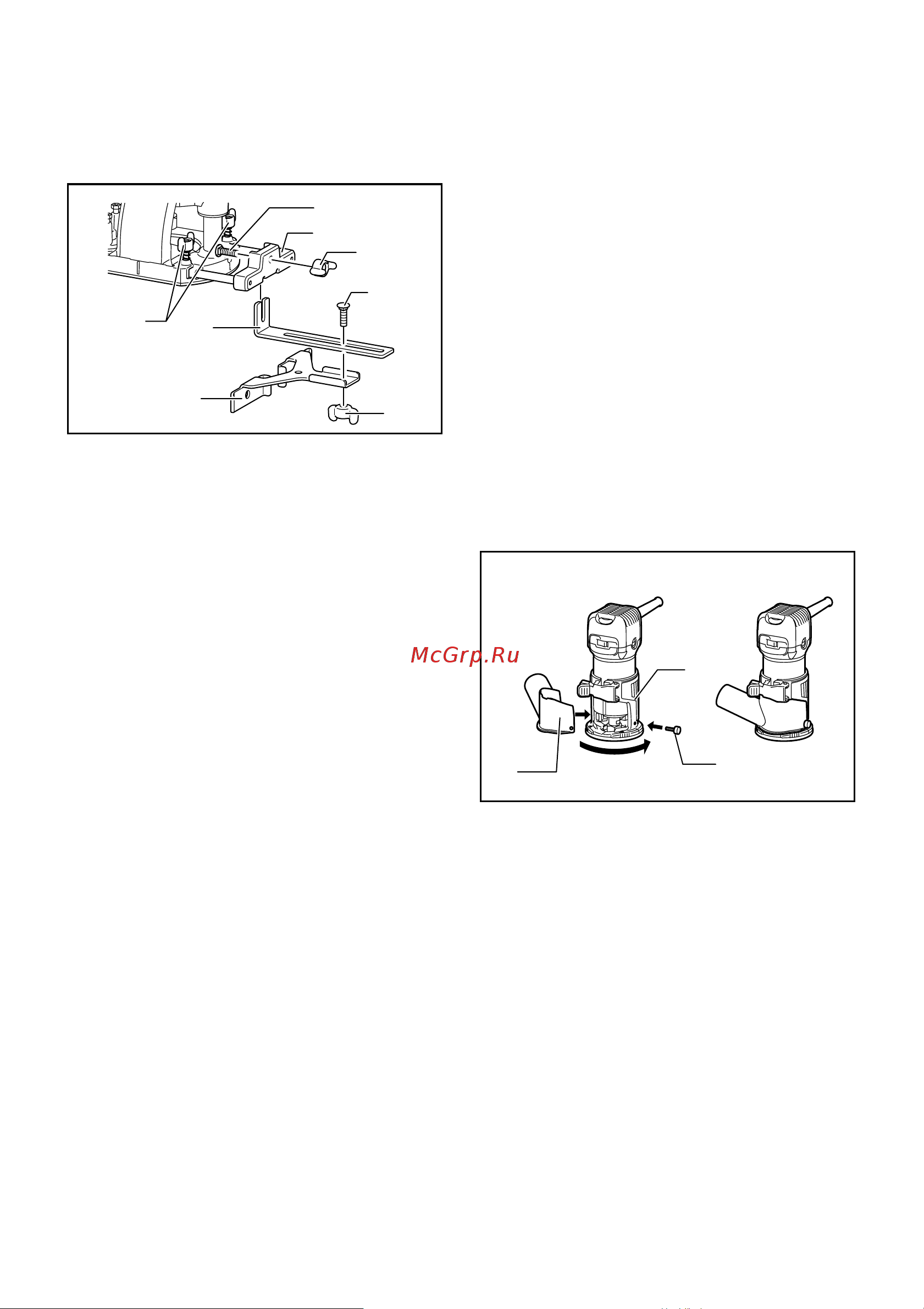

Taisnā griezuma sliede, kad izmanto kā
ierievju ēveli (jāizmanto kopā ar sliedes turekli
(papildpiederums))
Tai snā griezuma sliede ir noderīga taisniem griezumiem,
veidojot nošķēlumus vai rievas.
1
2
3
4
5
6
7
8
011988
Ar spārnuzgriezni pieskrūvējiet taisnā griezuma sliedi uz
sliedes turekļa (papildpiederums).
Ievietojiet sliedes turekli piestiprināmās pamatnes
caurumos un pieskrūvējiet ar spārnskrūvēm. Lai
noregulētu attālumu starp uzgali un taisnā griezuma
sliedi, atskrūvējiet spārnuzgriezni. Kad vēlamais
attālums panākts, pieskrūvējiet spārnuzgriezni, lai
nostiprinātu taisnā griezuma sliedi tai paredzētajā vietā.
Taisnā griezuma sliede (papildpiederums)
Att.39
Tai snā griezuma sliede ir noderīga taisniem griezumiem,
veidojot nošķēlumus vai rievas.
Att.40
Lai uzstādītu taisnā griezuma sliedi, ievietojiet virzošās
sliedes piestiprināmās pamatnes caurumos. Noregulējiet
attālumu starp uzgali un taisnā griezuma sliedi. Kad
vēlamais attālums panākts, pieskrūvējiet spārnskrūves, lai
nostiprinātu taisnā griezuma sliedi vietā.
Veicot griešanas darbu, pārvietojiet darbarīku, saglabājot
taisnā griezuma sliedi vienā līmenī ar apstrādājamā
materiāla malu.
Att.41
Ja attālums (A) starp apstrādājamā materiāla malu un
griešanas stāvokli taisna griezuma sliedei ir pārāk liels
vai ja apstrādājamā materiāla mala nav taisna, tad taisnā
griezuma sliedi nevar izmantot. Šajā gadījumā pie
apstrādājamā materiāla stingri nostipriniet taisnu dēli un
izmantojiet to kā sliedi pret frēzes pamatni. Virziet
darbarīku bultiņas virzienā.
Šablona sliede (papildpiederums)
Att.42
Šablona sliedei ir uzmava, caur kuru virzās uzgalis,
tādējādi darbarīku iespējams lietot ar šablona paraugiem.
Lai uzstādītu šablona sliedi, atskrūvējiet darbarīka
pamatnes skrūves, ievietojiet šablona sliedi un tad
pieskrūvējiet skrūves.
Att.43
Pie apstrādājamā materiāla piestipriniet šablonu.
Novietojiet darbarīku uz šablona un pārvietojiet to ar
šablona sliedi uz priekšu, virzot gar šablona malu.
Att.44
PIEZĪME:
• Apstrādājamais materiāls tiks griezts nedaudz
atšķirīgā no šablona izmērā. Pieļaujiet attālumu (X)
starp uzgali un šablona sliedes ārpusi. Attālumu (X)
iespējams aprēķināt ar šāda vienādojuma
palīdzību:
Attālums (X) = (šablona sliedes ārējais diametrs -
uzgaļa diametrs) / 2
Putekļu izvadcaurules komplekti
Apgriezējmašīnas pamatnei
1
2
3
011989
1. Bultskrūve
2. Sliedes tureklis
3. Spārnuzgrieznis
4. Bultskrūve
5. Spārnuzgrieznis
6. Virzošā plāksne
7. Taisnā griezuma sliede
8. Spārnskrūves
1. Putekļsūcēja uzgalis
2. Spārnskrūve
3. Apgriezējmašīnas pamatne
