Makita RT0700C 171192 (171192) [41/88] Suoraohjain urajyrsintää varten käytettävä ohjainpidikkeen lisävaruste kanssa
![Makita RT0700C 171192 (171192) [41/88] Suoraohjain urajyrsintää varten käytettävä ohjainpidikkeen lisävaruste kanssa](/views2/1630885/page41/bg29.png)
41
Uran jyrsiminen pelkällä yläjyrsinpohjalla
(lisävaruste) varustettuna
HUOMIO:
• Jos käytät laitetta urajyrsimenä, pidä laitteesta
tukevasti kiinni kaksi käsin.
Kuva34
Jos haluat käyttää työkalua urajyrsimenä, asenna laite
yläjyrsinpohjaan (lisävaruste) painamalla työkalu
kokonaan pohjan sisään.
Voit käyttää tarpeen mukaan joko tanko- tai
nuppityyppistä kahvaa.
Kuva35
Jos haluat käyttää tankotyyppistä kahvaa, löysää
nuppityyppisen kahvan ruuvi ja irrota kahva.
Kuva36
Kierrä sitten tankotyyppinen kahva paikalleen pohjaan.
Jyrsintäsyvyyden säätäminen käytettäessä
yläjyrsinpohjaa (lisävaruste)
Kuva37
Aseta työkalu tasaiselle pinnalle. Löysennä lukkovipu ja
alenna työkalun runkoa, kunnes kärki koskettaa tasaista
pintaa. Lukitse työkalun runko kiristämällä lukitusvipua.
Kierrä pysäytinnavan asetusmutteria vastapäivään.
Alenna pysäytinnapaa, kunnes se ottaa kiinni
säätöpulttiin. Kohdista syvyydenosoitin asteikon kohtaan
"0". Leikkaussyvyys näkyy mitta-asteikolla
syvyydenosoittimen osoittamana.
Nosta pysäytinnapaa samalla pikasyöttönappia alas
painaen, kunnes haluttu leikkaussyvyys on saavutettu.
Tarkat syvyyssäädöt voidaan tehdä kiertämällä
pysäytinnapaa (1 mm kierrosta kohti).
Voit kiinnittää pysäytinnavan tukevasti kiertämällä
pysäytinnavan asetusmutteria myötäpäivään.
Leikkauksen ennalta määrätty syvyys voidaan nyt
asettaa löysäämällä lukkonuppia ja alentamalla työkalun
runkoa, kunnes pysäytinnapa ottaa kiinni pysäytinlohkon
säätökuusiopulttiin.
Pidä työkalun käytön aikana aina tukevasti kiinni
molemmista kahvoista.
Aseta työkalun alusta leikattavan työkappaleen päälle
ilman, että terä ottaa työkappaleeseen. Käynnistä sitten
työkalu ja odota, kunnes terä pyörii täydellä nopeudella.
Liikuta työkalun runkoa työkappaleen pinnalla tasaisesti
eteenpäin niin, että työkalun pohja upotettuna ja edeten
tasaisesti, kunnes leikkaus on valmis.
Kun leikkaat reunoja, työkappaleen pinnan tulisi olla
terän syöttösuunnan vasemmalla puolella.
1
2
3
4
4
2
001984
HUOMAUTUS:
•
Työkalun liian nopea liikuttaminen eteenpäin voi
aiheuttaa huononlaatuisen leikkauksen, tai
vahingoittaa terää tai moottoria. Työkalun liian hidas
liikuttaminen eteenpäin voi polttaa ja pilata
leikkauksen. Sopiva syöttöaste riippuu terän koosta,
työkappaleen tyypistä ja leikkauksen syvyydestä.
Ennen varsinaista työkappaleen työstämistä, on
suositeltua tehdä koeleikkaus lankunpalaseen.
Tämän avulla näet tarkalleen miltä leikkaus näyttää,
sekä voit myös tarkastaa mittasuhteet.
• Kun sovellat suoraa ohjainta, asenna se varmasti
syöttösuunnan oikealla puolella. Tämä auttaa
pitämään sitä samassa tasossa työkappaleen sivun
kanssa.

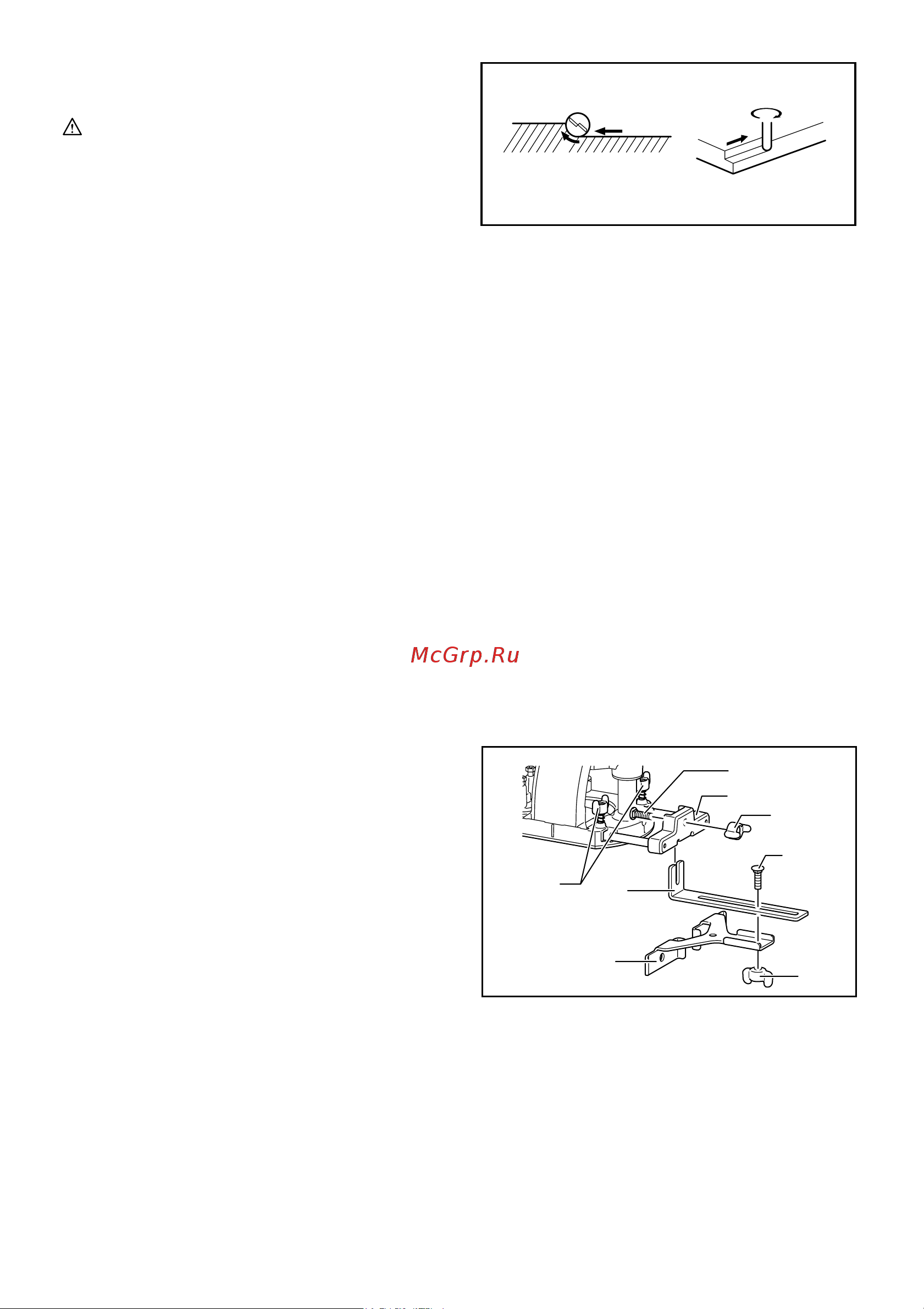

Kuva38
Suoraohjain urajyrsintää varten (käytettävä
ohjainpidikkeen (lisävaruste) kanssa)
Suoraohjainta käytetään tehokkaasti suorien leikkauksien
tekoon viistoamisen tai urittamisen tapauksissa.
1
2
3
4
5
6
7
8
011988
Asenna suoraohjain ohjainpidikkeeseen (lisävaruste)
siipimutterilla.
1. Työkappale
2. Terän kiertosuunta
3. Työkalun yläpuolelta katsottuna
4. Syöttösuunta
1. Pultti
2. Ohjaimen pidin
3. Siipimutteri
4. Pultti
5. Siipimutteri
6. Ohjauslevy
7. Suora ohjain
8. Siipipultit
