51
Att.30
Atskrūvējiet skrūvi un no nobīdes pamatnes noņemiet
augšdaļu. Novietojiet malā pamatnes augšdaļu.
Att.31
Pie nobīdes pamatnes plāksnes piestipriniet
apgriezējmašīnas pamatni ar četrām skrūvēm un
papildrokturi (papildpiederums) ar divām skrūvēm.
Pie papildroktura pieskrūvējiet stieņa tipa rokturi
(papildpiederums).
Att.32
Citam lietošanas veidam uz papildroktura var uzstādīt no
piestiprināmās pamatnes (papildpiederums) noņemto
kloķa tipa rokturi. Lai uzstādītu kloķa tipa rokturi,
novietojiet to uz papildroktura un piestipriniet ar skrūvi.
Att.33
Izmantojot kā ierievju ēveli ar piestiprināmo
pamatni (papildpiederums)
UZMANĪBU:
• Darbarīku izmatojot kā ierievju ēveli, to cieši turiet
ar abām rokām.
Att.34
Lai darbarīku izmantotu kā ierievju ēveli, to piestipriniet
pie piestiprināmās pamatnes (papildpiederums), pilnībā
nospiežot uz leju.
Atbilstoši jūsu darbam iespējams izmantot kloķa tipa
rokturi vai stieņa tipa rokturi (papildpiederums).
Att.35
Lai izmantotu stieņa tipa rokturi (papildpiederums),
atskrūvējiet skrūvi un noņemiet kloķa tipa rokturi.
Att.36
Pēc tam pieskrūvējiet stieņa tipa rokturi pie pamatnes.
Griešanas dziļuma noregulēšana, izmantojot
piestiprināmo pamatni (papildpiederums)
Att.37
Novietojiet darbarīku uz plakanas virsmas. Atlaidiet
bloķēšanas sviru un nolaidiet darbarīka korpusu, līdz
uzgalis pieskaras plakanajai virsmai. Nostipriniet
bloķēšanas sviru, lai nobloķētu darbarīka korpusu.
Pagrieziet aiztura balsta uzstādīšanas uzgriezni pretēji
pulksteņrā
dītāja virzienam. Nolaidiet aiztura balstu, līdz
tas saskaras ar regulēšanas bultskrūvi. Savietojiet
dziļuma rādītāju ar iedaļu „0”. Frēzēšanas dziļumu uz
skalas parāda dziļuma rādītājs.
Nospiežot ātrpadevējpogu, paceliet aiztura balstu, līdz
sasniedzat vēlamo frēzēšanas dziļumu. Ļoti precīzu
frēzēšanas dziļumu var noregulēt, pagriežot regulēšanas
rokturi (1 mm, ja pagriežat vienreiz).
Pagriežot aiztura balsta uzstādīšanas uzgriezni
pulksteņrādītāja virzienā, varat stingri pievilkt aiztura
balstu.
Tagad iepriekš noteikto frēzēšanas dziļumu var iegūt,
atlaižot bloķēšanas sviru un tad nolaižot darbarīka
korpusu, līdz aiztura balsts saskaras ar aiztura bloka
regulēšanas seššķautņu bultskrūvi.
Ekspluatācijas laikā vienmēr cieši turiet darbarīku aiz
abiem rokturiem.
Uzstādiet darbarīka pamatni uz apstrādājamā materiāla,
lai varētu griezt, uzgalim nepieskaroties. Tad ieslēdziet
darbarīku un nogaidiet, kamēr uzgalis darbojas ar pilnu
jaudu. Nolaidiet darbarīka korpusu un pārvietojiet
darbarīku uz priekšu virs apstrādājamās daļas virsmas,
turot tā pamatni vienā līmenī ar virsmu un lēni virzot to uz
priekšu, līdz frēzēšana ir pabeigta.
Apgriežot malas, apstrādājamā materiāla virsmai ir jābūt
uzgaļa kreisajā pusē padeves virzienā.
1
2
3
4
4
2
001984
PIEZĪME:
• Ja darbarīku virzīsiet uz priekšu pārāk ātri, iegūsiet
sliktu griezuma kvalitāti vai sabojāsiet ierīces uzgali
vai dzinēju. Ja darbarīku virzīsiet uz priekšu pārāk
lēni, sadedzināsiet vai sabojāsiet griezumu.
Pareizais padeves ātrums ir atkarīgs no uzgaļa
izmēra, apstrādājamā materiāla veida un griezuma
dziļuma. Pirms uzsākat griezt reālu apstrādājamo
materiālu ieteicams veikt parauga griezumu,
izmantojot atgriezuma gabalu. Tādējādi būs precīzi
redzams, kā griezums izskatīsies, kā arī būs
iespējams pārbaudīt izmērus.
• Izmantojot taisnā griezuma sliedi, uzstādiet to tā, lai
tā būtu padeves virziena labajā pusē. Tādējādi
varēsiet to saglabāt vienā līmenī ar apstrādājamā
materiāla malu.

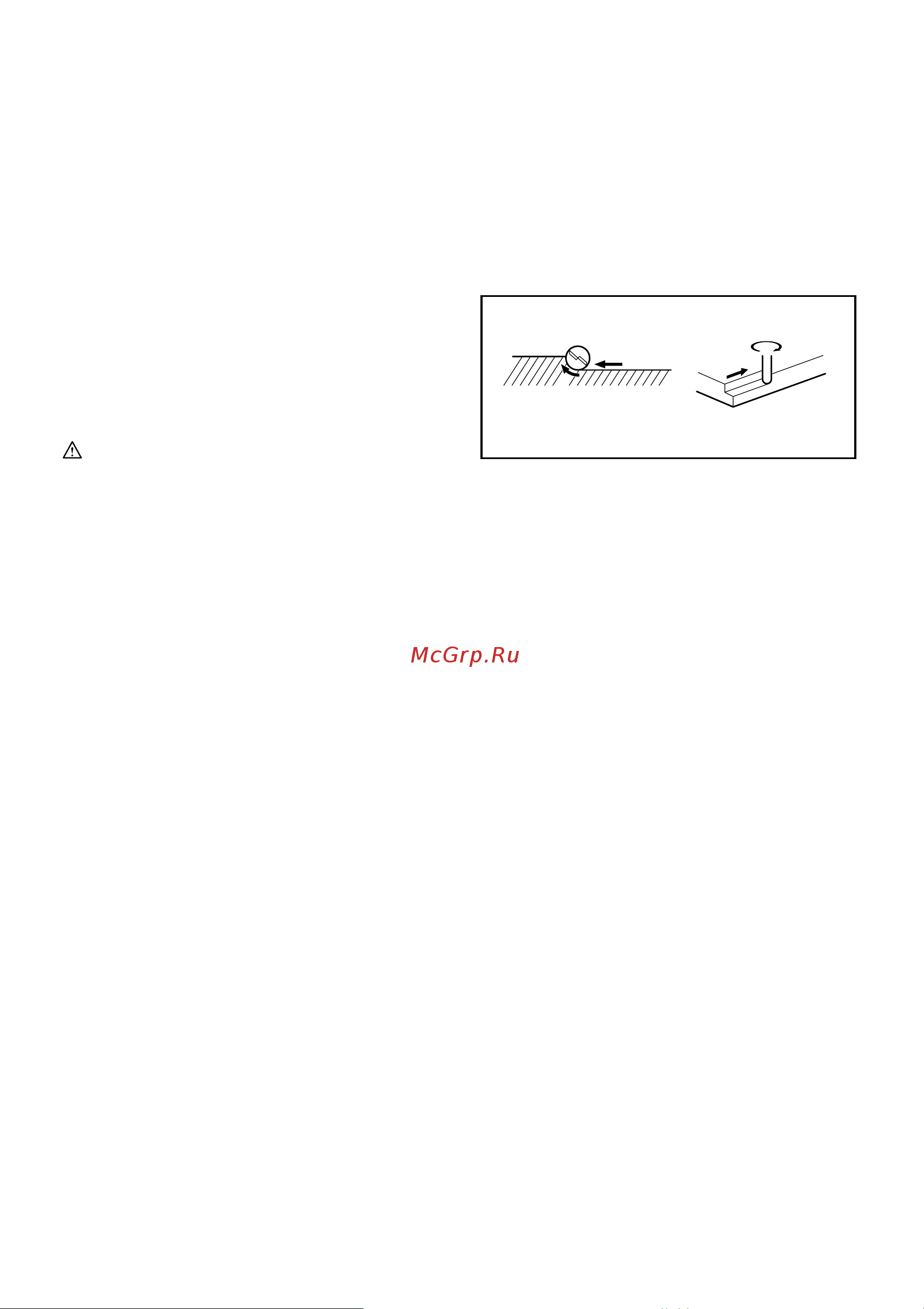

Att.38
1. Apstrādājamais materiāls
2. Uzgaļa griešanās virziens
3. Skatoties no darbarīka augšpuses
4. Padeves virziens
