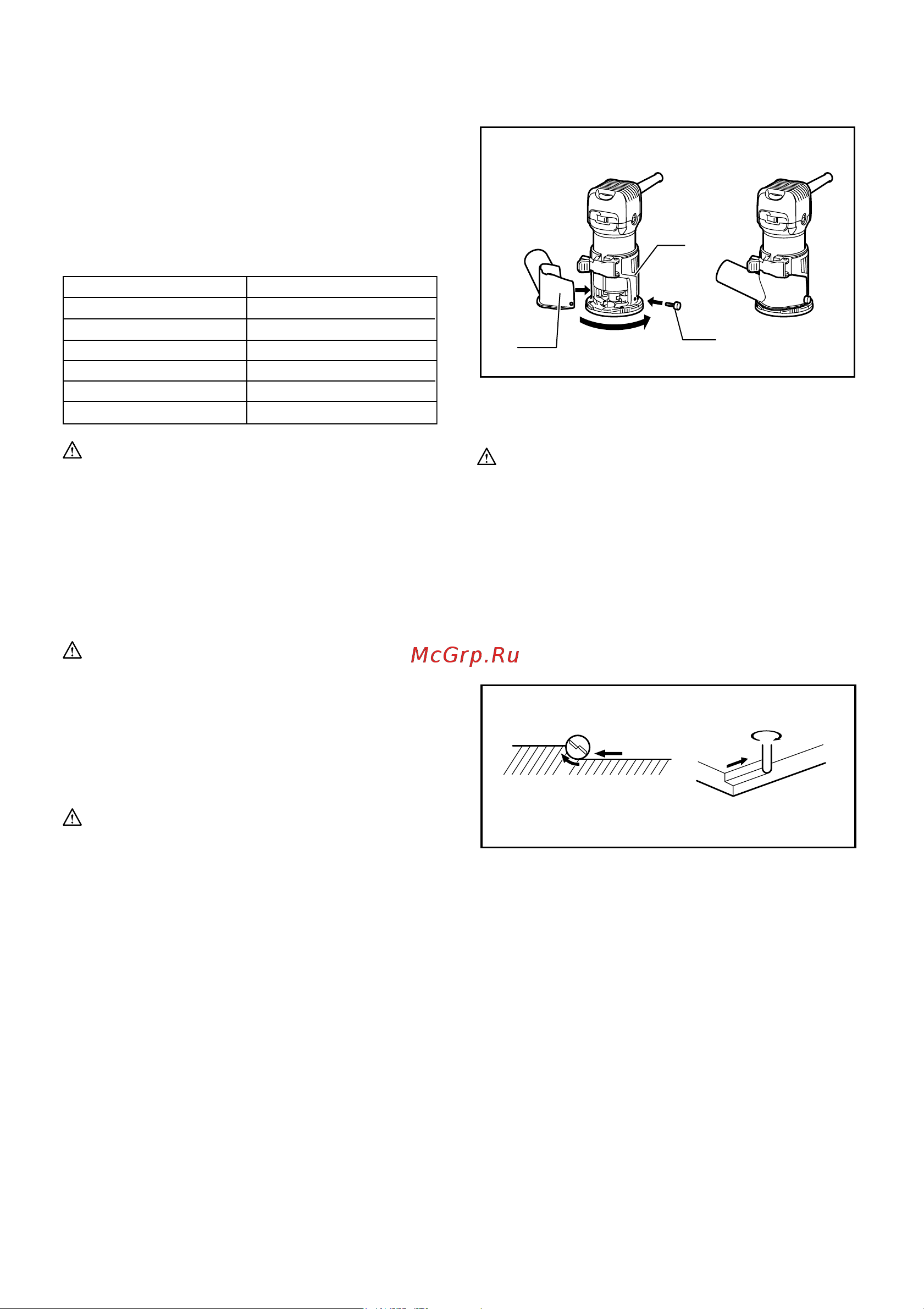

29
Hastigheten øker når hjulet dreies i retning av nummer 6,
og hastigheten reduseres når det dreies i retning av
nummer 1.
På denne måten kan den ideelle hastigheten velges for
optimal materialbehandling, dvs. at hastigheten kan
justeres korrekt for å passe til det aktuelle materialet og
bitsdiameteren.
Se også tabellen når det gjelder forholdet mellom
tallinnstillingen på hjulet og den omtrentlige
verktøyhastigheten.
Nummer min
-1
1
2
3
4
5
6
10 000
30 000
12 000
17 000
22 000
27 000
011932
FORSIKTIG:
• Hvis verktøyet brukes lenge og kontinuerlig ved lavt
turtall, vil motoren bli overbelastet og slutte å virke
som den skal.
•
Turtallsinnstillingshjulet kan kun dreies til 6 og så
tilbake til 1. Ikke prøv å dreie det forbi 6 eller 1, ellers
kan det hende at turtallsinnstillingen slutter å virke.
MONTERING
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du utfører noe
arbeid på maskinen.
Montere eller demontere tilskjæringsbits
Fig.4
Fig.5
FORSIKTIG:
• Ikke stram kjoksmutterne uten å sette inn et bits,
ellers vil patronkonusen ødelegges.
• Bruk bare de skrunøklene som fulgte med
verktøyet.
Sett inn bitsen helt inn i patronkonusen og stram
kjoksmutteren godt med de to skrunøklene eller ved å
trykke på spindellåsen og bruke den medfølgende
nøkkelen.
Ta ut bitset ved å følge monteringsprosedyren i motsatt
rekkefølge.
BRUK
For skjærefoten
1
2
3
011989
ADVARSEL:
• Sett alltid støvdysen på skjærefoten før du bruker
verktøyet med skjærefoten.
Sett verktøyfoten på det arbeidsemnet som skal freses
uten at bitset kommer borti arbeidsemnet. Slå på
maskinen og vent til bitset oppnår full hastighet. Beveg
verktøyet fremover over overflaten på arbeidsemnet,
hold verktøyfoten tett inntil og beveg den jevnt fremover
til skjæringen er fullført.
Ved kantfresing må overflaten på arbeidsemnet være på
venstre side av bitset i arbeidsretningen.
1
2
3
4
4
2
001984
MERK:
• Beveger du verktøyet forover for raskt, kan det
resultere i dårlig skjærekvalitet eller skader på
bitset eller motoren. Hvis verktøyet beveges for
sakte, kan du brenne eller skade kuttet. Riktig
hastighet avhenger av størrelsen på bitset, typen
arbeidsemne og fresedybden. Før du starter
skjæringen i det aktuelle arbeidsemnet, råder vi
deg til å foreta en prøveskjæring på et stykke kapp.
Dette vil vise nøyaktig hvordan kuttet kommer til å
se ut og gjør det mulig for deg å sjekke målene.
• Når du bruker skjæreskoen, den rette føringen eller
skjæreføringen, må du forsikre deg om at de er på
1. Støvmunnstykke
2. Fingerskrue
3. Skjærefoten
1. Arbeidsemne
2. Bitsrotasjonsretning
3. Sett ovenfra (fra toppen av verktøyet)
4. Materetning
