79
ЭКСПЛУАТАЦИЯ

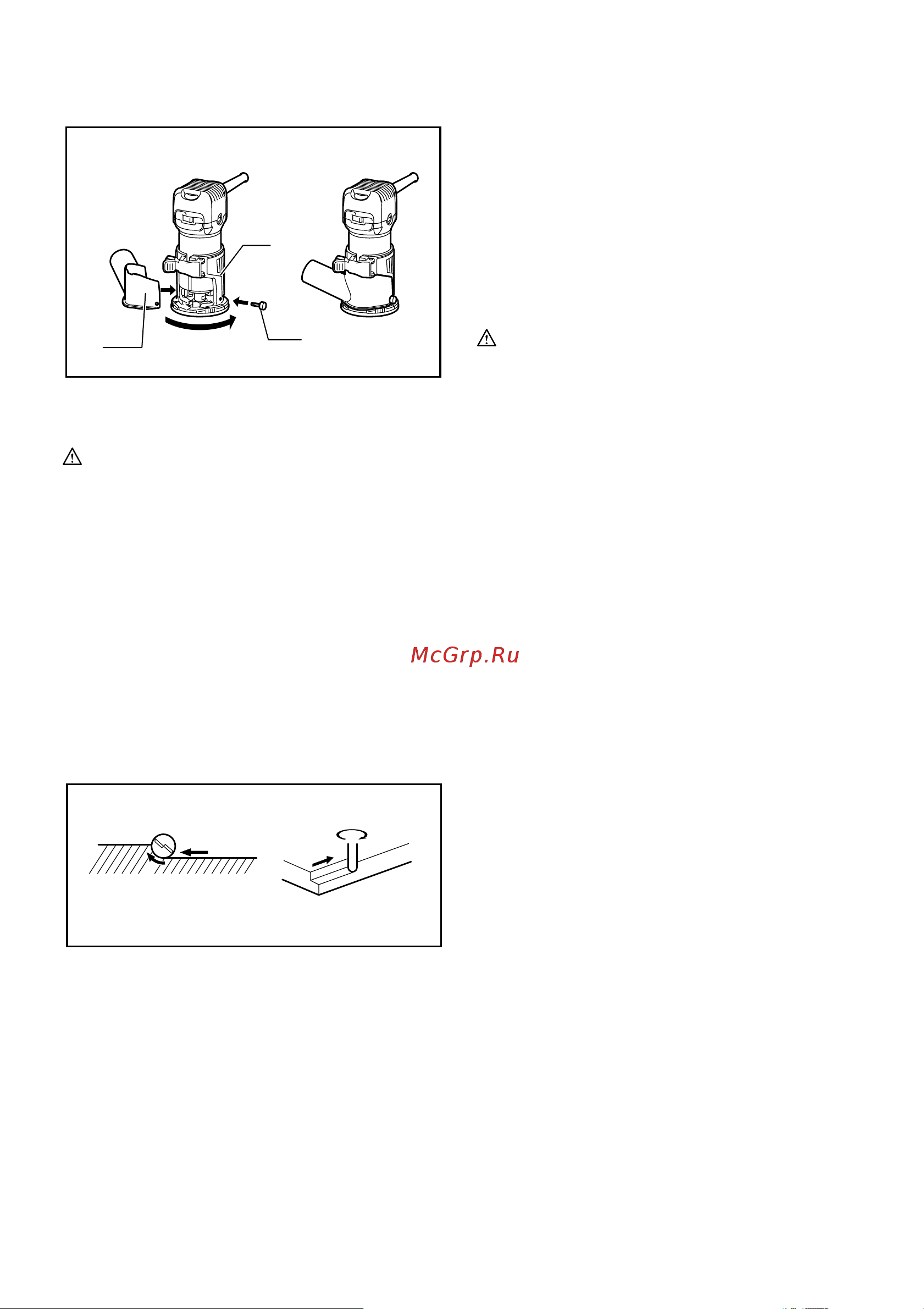

Для основания кромкообрезчика
1
2
3
011989
ПРЕДУПРЕЖДЕНИ:
• Перед началом использования инструмента с
основанием кромкообрезчика обязательно
устанавливайте на основание кромкообрезчика
противопыльную насадку.
Установите основание инструмента на
распиливаемую деталь так, чтобы режущий
инструмент не касался детали. Затем включите
инструмент и дождитесь набора режущим
инструментом полной скорости. Затем перемещайте
инструмент вперед по поверхности детали, прижимая
основание инструмента к детали и аккуратно двигая
его вперед до завершения разрезания детали.
При осуществлении боковой резки, поверхность
обрабатываемой детали должна находиться слева от
биты в направлении подачи.
1
2
3
4
4
2
001984
Примечание:
•
Слишком быстрое перемещение инструмента
вперед может ухудшить качество резки или
повредить биту или двигатель. Слишком
медленное перемещение инструмента вперед
может привести к сжиганию и порче выреза.
Надлежащая скорость подачи будет зависеть от
размера биты, типа обрабатываемой детали и
глубины резки. Перед осуществлением резки на
фактической обрабатываемой детали,
рекомендуется сделать пробный вырез
на куске
ненужного пиломатериала. Это позволит точно
узнать, как будет выглядеть вырез, а также
проверить размеры.
• При использовании башмака фрезера, прямой
направляющей или кромкообрезной
направляющей, обязательно устанавливайте ее
на правой стороне в направлении подачи. Это
поможет удерживать ее заподлицо с боковой
стороной обрабатываемой детали.
Рис.6
ПРЕДУПРЕЖДЕНИ:
•
Так как чрезмерная резка может привести к
перегрузке двигателя или трудностям в
управлении инструментом, глубина резки не
должна превышать 3 мм за один проход при
резке пазов. Если вы хотите вырезать пазы
глубиной более 3 мм, сделайте несколько
проходов, постепенно увеличивая глубину биты.
Шаблонная направляющая (поставляется
отдельно)
Рис.7
Профильная направляющая имеет втулку, через
которую проходит бита, что позволяет использовать
фрезер с профильными шаблонами.
Отверните винты и снимите защиту основания.
Установите профильную направляющую на
основание и установите на место защиту. Затем
затяните винты для фиксации защиты основания.
Рис.8
Прикрепите профиль к обрабатываемой детали.
Установите инструмент на профиль и перемещайте
его, продвигая профильную направляющую вдоль
боковой стороны профиля.
Рис.9
Примечание:
• Размер вырезанной обрабатываемой детали
будет немного отличаться от размера профиля.
Обеспечьте расстояние (X) между фрезерной
битой и внешней стороной профильной
направляющей. Расстояние (X) можно
вычислить при помощи следующего уравнения:
Расстояние (X) = (наружный диаметр профильной
направляющей - диаметр фрезерной биты) / 2
Прямая направляющая (поставляется
отдельно)
Рис.10
Прямая направляющая эффективно используется
для осуществления прямых вырезов при снятии
фасок или резке пазов.
1. Обрабатываемая деталь
2. Направление вращения биты
3. Вид сверху инструмента
4. Направление подачи
1. Пылесборный патрубок
2. Винт-барашек
3. Основание кромкообрезчика
