32
1
2
3
4
4
2
001984
MERK:
• Beveger du verktøyet forover for raskt, kan det
resultere i dårlig skjærekvalitet eller skader på
bitset eller motoren. Hvis verktøyet beveges for
sakte, kan du brenne eller skade kuttet. Riktig
hastighet avhenger av størrelsen på bitset, typen
arbeidsemne og fresedybden. Før du starter
skjæringen i det aktuelle arbeidsemnet, råder vi
deg til å foreta en prøveskjæring på et stykke kapp.
Dette vil vise nøyaktig hvordan kuttet kommer til å
se ut og gjør det mulig for deg å sjekke målene.
• Når du bruker den rette føringen, må du forsikre
deg om at den monteres på høyre side i
bevegelsesretningen. Dette vil hjelpe deg å holde
den i flukt med siden på arbeidsemnet.

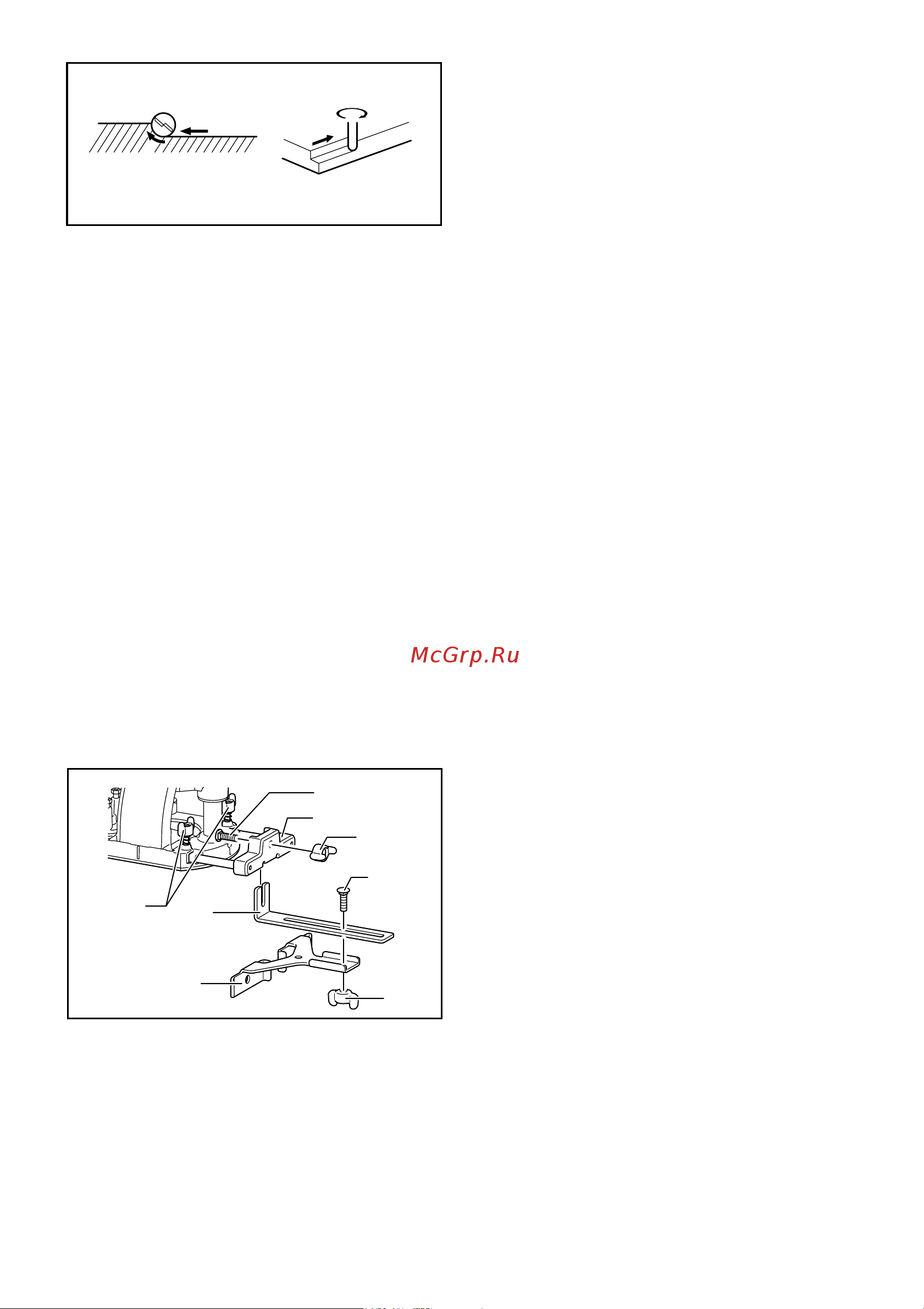

Fig.38
Føringsskinne ved bruk som en freser
(nødvendig for bruk med en skinneholder
(tilleggsutstyr))
Den rette føringen brukes for rette kutt ved skråfasing og
sporfresing.
1
2
3
4
5
6
7
8
011988
Monter føringsskinnen på skinneholderen (valgfritt
tilbehør) med vingmutteren.
Sett skinneholderen inn i hullene i senkefoten, og stram
vingeboltene. For å justere avstanden mellom bitsen og
føringsskinnen, løsne vingmutteren. Når avstanden er
slik du vil ha den, må du stramme vingemutteren for å
feste føringsskinnen på riktig sted.
Rett føring (valgfritt tilbehør)
Fig.39
Den rette føringen brukes for rette kutt ved skråfasing og
sporfresing.
Fig.40
For å montere føringsskinnen, sett inn føringsstengene
inn i hullene i senkefoten. Juster avstanden mellom
bitsen og føringsskinnen. Når avstanden er slik du vil ha
den, må du stramme vingeboltene for å feste
føringsskinnen på riktig sted.
Når du skjærer, må du bevege verktøyet med den rette
føringen i flukt med siden på arbeidsemnet.
Fig.41
Hvis avstanden (A) mellom siden på arbeidsemnet og
skjæreposisjonen er for bred for den rette føringen, eller
hvis arbeidsemnet ikke er rett, kan ikke denne føringen
brukes. I slike tilfeller må du klemme fast en rett planke til
arbeidsemnet og bruke denne som føring mot foten på
freseren. Beveg verktøyet i pilretningen.
Malføring (valgfritt tilbehør)
Fig.42
Malføringen har en hylse som bitset går igjennom. Dette
gjør det mulig å bruke sporfreseren med malmønster.
For å montere malføringen, må du løsne skruene på
verktøyfoten, sette inn føringen og stramme skruene.
Fig.43
Fest malen på arbeidsemnet. Plasser verktøyet på malen
og skyv verktøyet med malføringen langs siden på malen.
Fig.44
MERK:
• Arbeidsemnet skjæres i litt forskjellig størrelse i
forhold til malen. Tillat avstand (X) mellom bitset og
utsiden av malføringen. Avstanden (X) kan
kalkuleres med følgende ligning:
Avstand (X) = (utvendig diameter på malføringen -
bitsdiameter) / 2
1. Arbeidsemne
2. Bitsrotasjonsretning
3. Sett ovenfra (fra toppen av verktøyet)
4. Materetning
1. Skrue
2. Føringsholder
3. Vingemutter
4. Skrue
5. Vingemutter
6. Føringsplate
7. Rett føring
8. Vingebolte
