3
DEUTSCH

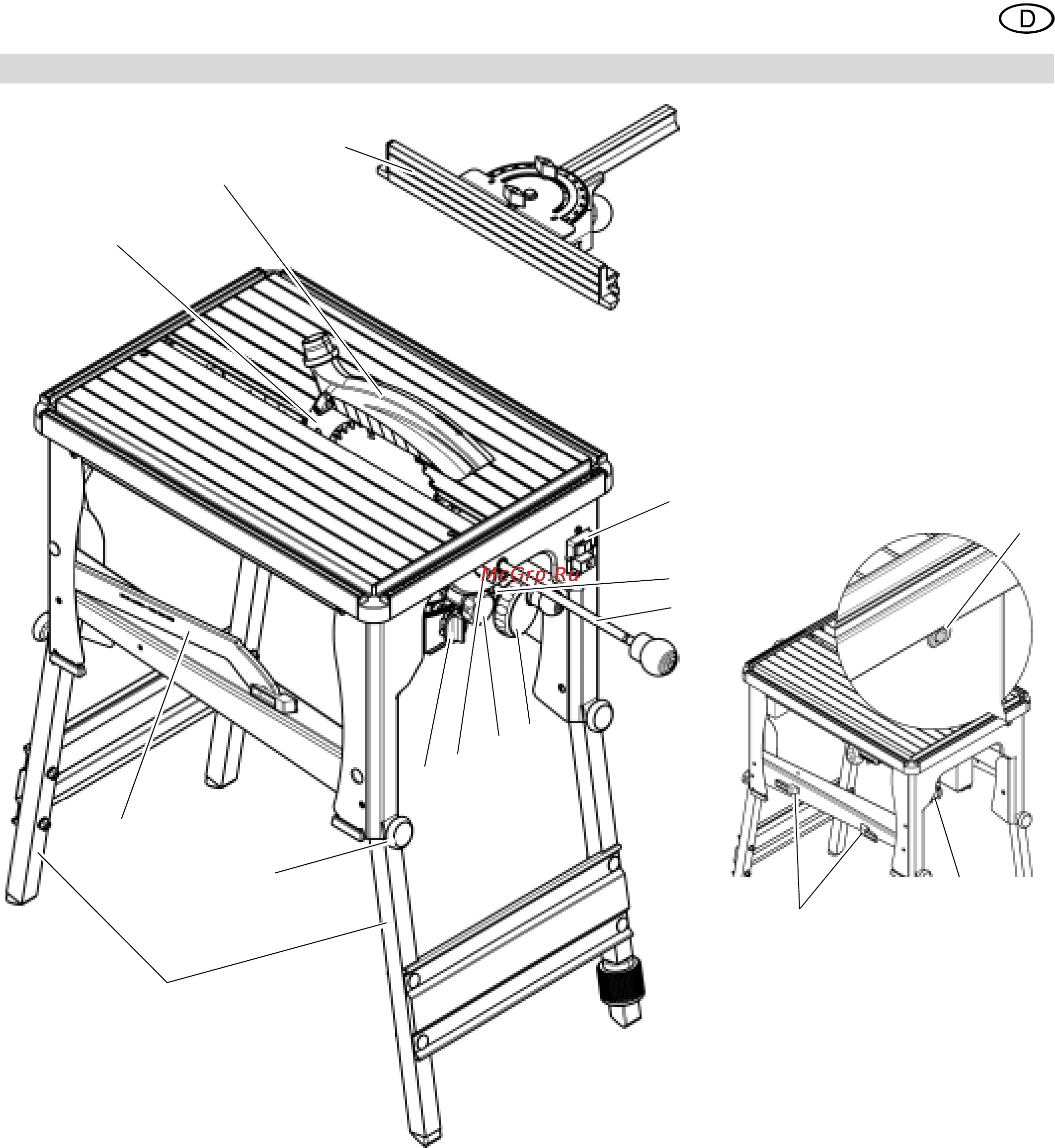

1. Die Säge im Überblick (Lieferumfang)
1
2
3
4
6
7
8
9
10
12
14
Rechte Seite
16
15
11
5
13
Bedienelemente
1 Spaltkeil
2 Spanhaube
3 Universalanschlag
4 Ein-/Aus-Schalter
5 Klemmschraube zum Arretieren
des Neigungswinkels
6 Zugstange für Kappfunktion
7 Handrad für Schnitthöhen-
verstellung
8 Drehknauf zum Verstellen des
Neigungswinkels
9 Verriegelungshebel für Längsver-
stellung
10 Neigungsbegrenzung für 0°/45°
11 Feststellschraube für das Unter-
gestell
12 Zusammenklappbares
Untergestell
13 Schiebestock/Zuführhilfe
14 Einstellschraube für Sägeblatt-
rücklauf
15 Späneabsaugstutzen
16 Kabelaufwicklung
Werkzeug
Innensechskantschlüssel 8 mm
mit Kreuz-Schlitz
Stirnlochschlüssel
Geräteunterlagen
Betriebsanleitung
Ersatzteilliste
