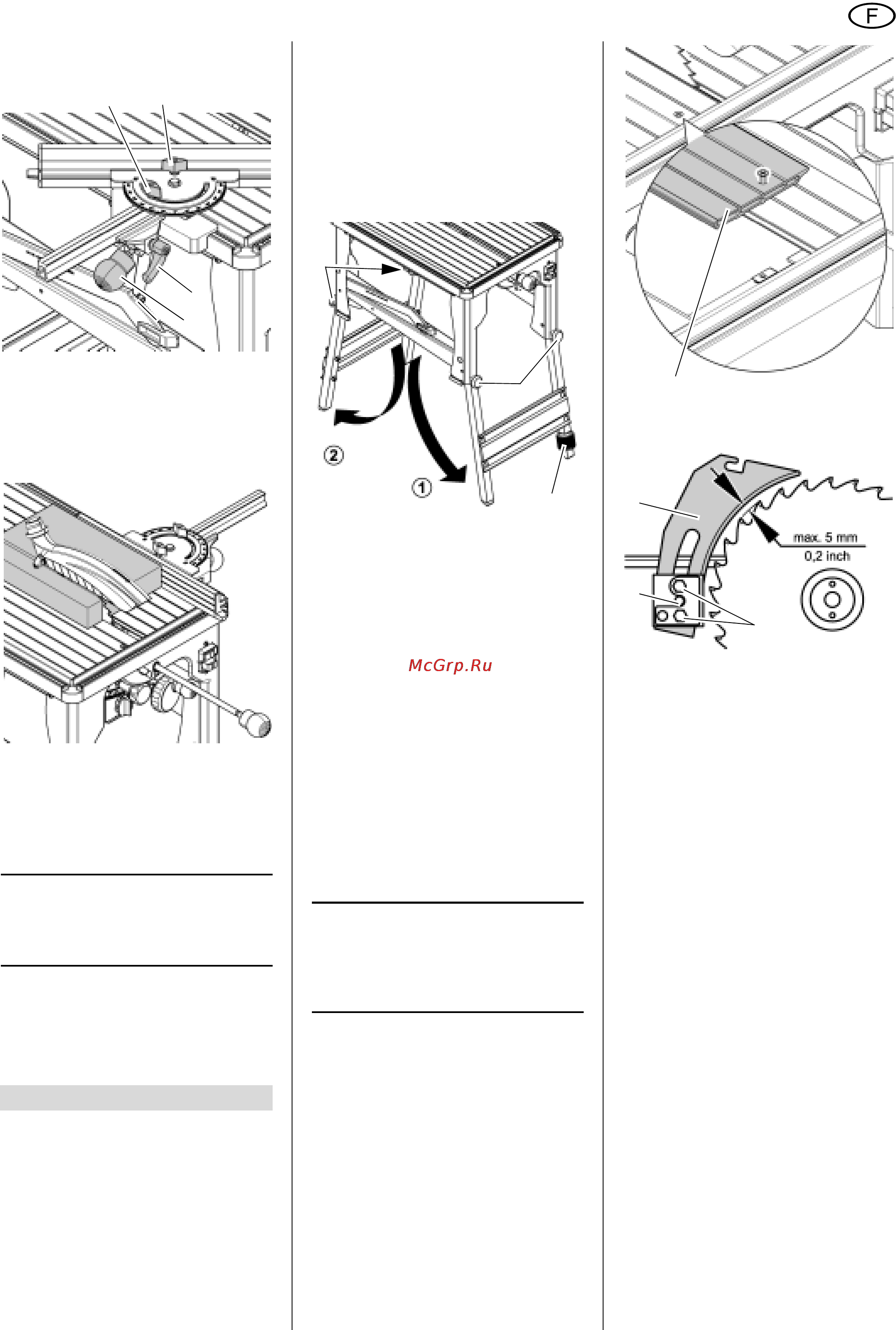

31
FRANÇAIS
• Desserrer l'écrou à ailettes (42) et
régler l'angle de coupe.
En cas d'utilisation de la machine
comme scie de table, la butée univer
-
selle peut être utilisée comme butée
parallèle :
• Desserrer le levier de serrage (44)
et régler la largeur de coupe.
Après avoir desserré l'excentrique (43),
le profilé de butée peut être retiré et
déplacé :
• Bord de guidage haut = pour le
sciage de pièces épaisses (jusqu'à
60 mm).
3
Remarque :
En utilisation comme scie pas-
sante, le profilé de butée doit être monté
avec le bord de guidage haut.
• Bord de guidage bas =
− pour scier des pièces plates ;
− lorsque la lame est inclinée (utili-
sation comme scie de table).
6.1 Installation de l'appareil
1. Sortir l'appareil de l'emballage à
deux personnes.
2. Poser l'appareil avec les pieds sur le
sol.
3. Défaire l'étrier de verrouillage.
4. Soulever l'appareil à l'avant et
déplier les pieds avant.
5. Amener les vis de blocage avant
(46) en position finale. Les desser-
rer au besoin.
6. Serrer à fond les vis de blocage
avant à la main pour bloquer les
pieds de manière sûre dans la posi
-
tion finale.
7. Soulever l'appareil à l'arrière et
déplier les pieds arrière.
8. Amener les vis de blocage arrière
(47) en position finale. Les desser-
rer au besoin.
9. Serrer à fond les vis de blocage
arrière à la main pour bloquer les
pieds de manière sûre dans la posi-
tion finale.
10. Compenser les inégalités du sol
avec le pied de réglage (48).
Montage
A
Danger !
Le couteau diviseur et la coiffe à
copeaux sont des dispositifs de sécu
-
rité et doivent être montés correcte-
ment pour assurer un fonctionnement
sans danger.
Alignement du couteau diviseur
3
Remarque :
Le couteau diviseur est déjà réglé
à la livraison. ll ne doit être aligné à nou
-
veau que s'il s'est déplacé durant le
transport.
1. Remonter la lame de scie jusqu’en
haut en tournant la manivelle.
2. Vérifier l'alignement du couteau
diviseur
:
− L'écart entre le bord extérieur de
la lame de scie et le couteau divi-
seur doit être compris entre 3 et
5
mm.
Uniquement s'il est nécessaire d'ajuster
l'alignement du couteau diviseur
:
3. Dévisser et retirer le profil de sup-
port de table (49).
4. Desserrer les vis (50) situées sur le
support du couteau diviseur.
Régler l'écart par rapport à la lame de
scie
:
5. Amener le couteau diviseur (51) en
position supérieure ou inférieure :
− Position supérieure : le couteau
diviseur doit dépasser au-dessus
de la lame de scie lors des cou
-
pes de sectionnement.
− Position inférieure : pour les cou-
pes cachées.
6. Resserrer les vis (50) situées sur le
support du couteau diviseur.
7. Défaire la vis à six pans creux (52)
(en la tournant dans le sens des
aiguilles d'une montre !) et aligner
le couteau diviseur
: l'écart entre le
bord extérieur de la lame de scie et
le couteau diviseur doit être compris
entre 3 et 5
mm.
8. Serrer la vis à six pans creux (52)
(en la tournant dans le sens
contraire des aiguilles d'une
montre
!).
Montage de la coiffe à copeaux
1. Remonter la lame de scie jusqu’en
haut en tournant la manivelle.
2. Enficher la coiffe à copeaux (54) sur
le couteau diviseur (55).
3. Serrer la coiffe à copeaux à l'aide du
levier de serrage
(53).
6. Mise en service
42 43
44
45
46
4
7
48
49
50
52
51
