5-8

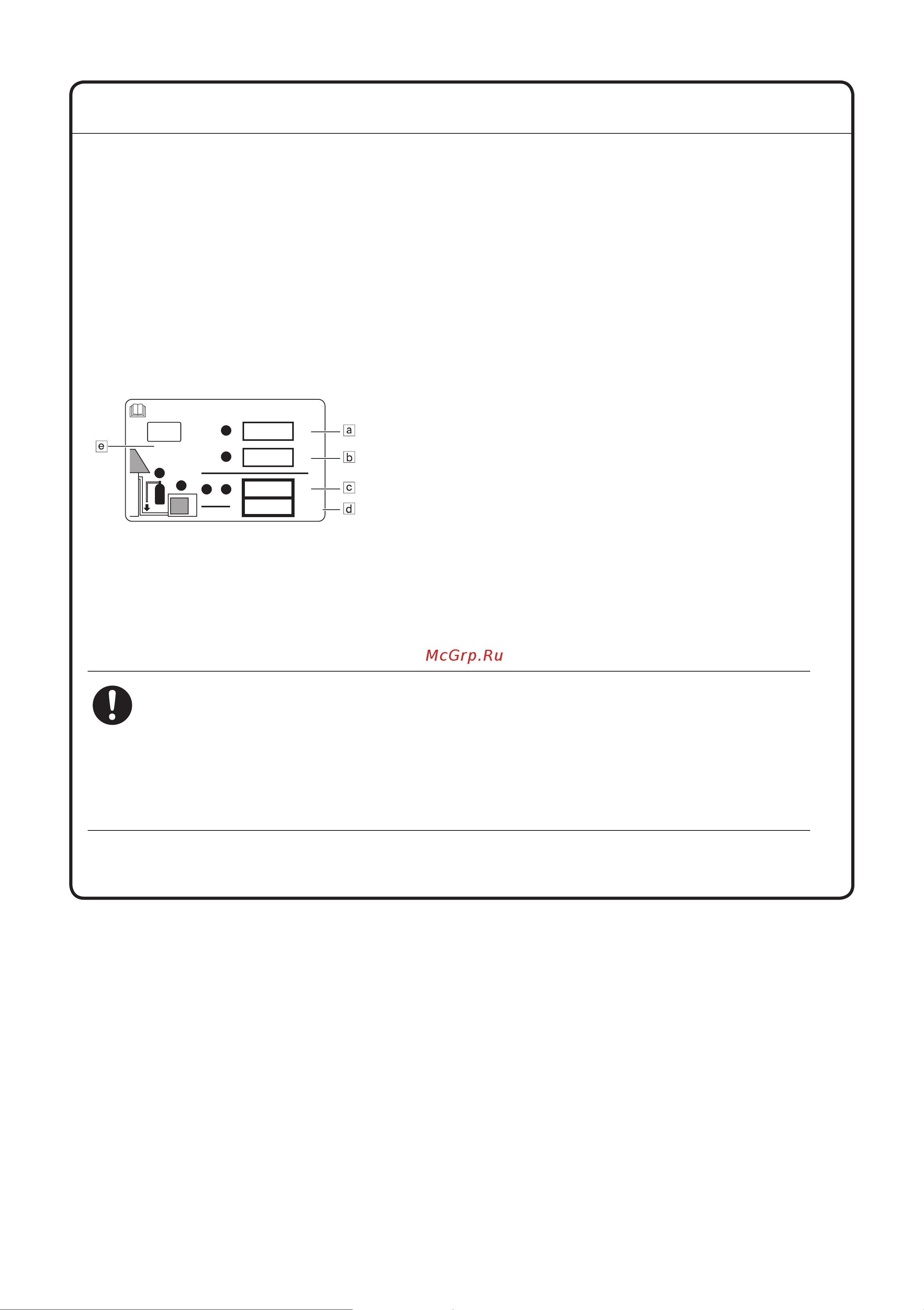

IMPORTANT
Informations importantes concernant le réfrigérant utilisé
Ce produit contient des gaz à effet de serre fluorés.
Ne pas rejeter les gaz dans l’atmosphère.
Type de réfrigérant: R32
Valeur du GWP
(1)
: 675
(1)
GWP = Potentiel de réchauffement global
1 Veuillez remplir à l’encre indélébile,
A la charge de réfrigérant d’usine du produit,
B la quantité de réfrigérant supplémentaire chargée sur site et
A + B la charge de réfrigérant totale
sur l’étiquette de charge du réfrigérant fournie avec le produit.
L’étiquette ainsi remplie doit être collée à proximité du port de charge du produit (par ex. à l’intérieur du capot
d’entretien).
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: 675
R32
Contient de gaz à effet de serre fluorés
a Charge de réfrigérant d’usine : voir la plaque signalétique de l’unité
b Quantité de réfrigérant supplémentaire chargée
c Charge de réfrigérant totale
d Les émissions de gaz à effet de serre de la charge de réfrigérant totale sont exprimées en tonnes
d’équivalent CO
2
e GWP = Potentiel de réchauffement global
AVIS
En Europe, les émissions de gaz à effet de serre de la charge de réfrigérant totale dans le
système (exprimées en tonnes d’équivalent CO
2
) sont utilisées pour déterminer les intervalles
de maintenance.
Respecter la législation applicable.
Formule pour calculer les émissions de gaz à effet de serre :
Valeur GWP du réfrigérant × Charge de réfrigérant totale [en kg] / 1000
2 Coller l’étiquette à l’intérieur de l’unité extérieure. Une place spéciale est prévue sur l’étiquette du diagramme de
câblage.
