10-18
• Não utilize óleo mineral no componente flangeado.
• Evite a entrada de óleo mineral no sistema pois esta ação reduz a
vida útil da unidade.
• Nunca utilize tubagem que tenha sido utilizada em instalações
anteriores.
• Utilize apenas componentes fornecidos com a unidade.
• Nunca instale um secador nesta unidade de R32 para garantir a
sua vida útil.
• O material de secagem poderá dissolver-se e danificar o sistema.
• O flangeamento incompleto pode provocar fugas de gás
refrigerante.
AVISO
Não reutilize uniões que já tenham sido utilizadas.
CUIDADO
4

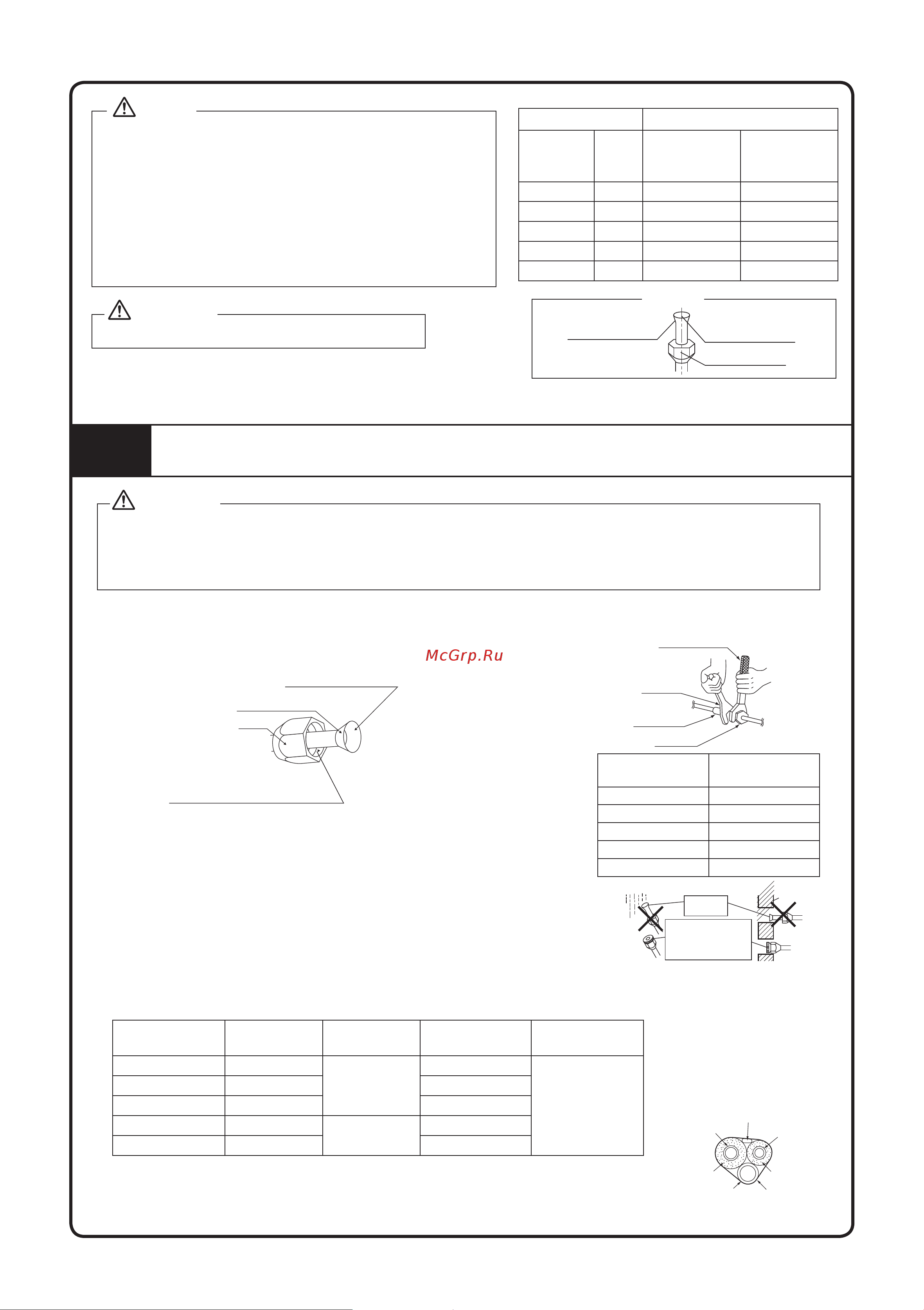

TUBAGEM DE REFRIGERANTE
1) Utilize a porca flangeada presa na unidade principal. (Para evitar o surgimento de fissuras na porca flangeada provocadas
pela deterioração do tempo.)
2) Para evitar fugas de gás, aplique óleo refrigerante apenas à superfície interna da flange. (Utilize óleo refrigerante para R32.)
3) Utilize chaves dinamométricas para o aperto das porcas flangeadas para evitar danos nas porcas flangeadas e fugas de gás.
CUIDADO
Alinhe os centros de ambos as partes flangeadas e aperte as porcas flangeadas 3 ou 4 voltas, à mão. Em seguida,
aperte-as totalmente com uma chave dinamométrica.
1. Cuidados a ter durante o manuseamento de tubos
1) Proteja a extremidade aberta do tubo de pó e humidade.
2) Todas as curvas do tubo devem ser tão suaves quanto possível.
Utilize um flexor de tubos para o dobrar.
2. Seleção de materiais de cobre e de isolamento térmico
Caso utilize tubos e acessórios de cobre comerciais, tenha em conta o seguinte:
1) Material de isolamento: Espuma de polietileno
Taxa de transferência de calor: 0,041 a 0,052 W/mK (0,035 a 0,045 kcal/(mh°C)
A temperatura do tubo de gás refrigerante atinge um máximo de 110°C.
Opte por materiais de isolamento térmico que suportem esta temperatura.
2) Certifique-se de que isola ambas as tubagens de gás e de líquido de forma a proporcionar as dimensões de
isolamento indicadas abaixo.
Tamanho da
tubulação, mm (in)
Raio mínimo de
flexão
Espessura da
tubulação
Tamanho do
isolamento térmico
Espessura da
isolação térmica
6.40 (1/4") 30mm ou mais
0.8mm
(C1220T-O)
I.D. 8-10mm
10mm Mín.
9.52 (3/8") 30mm ou mais I.D. 12-15mm
12.70 (1/2") 40mm ou mais I.D. 14-16mm
15.88 (5/8") 50mm ou mais
1.0mm
(C1220T-O)
I.D. 16-20mm
19.05 (3/4") 50mm ou mais I.D. 20-24mm
3) Utilize tubos de isolamento térmico separados para tubos gás e líquido
refrigerante.
Ø Tubo, D A (mm)
Polegada
mm Imperial
(tipo porca com
orelhas)
Rígida
(tipo
embraiagem)
1/4" 6.40 1.3 0.7
3/8" 9.52 1.6 1.0
1/2" 12.70 1.9 1.3
5/8" 15.88
2.2 1.7
3/4" 19.05
2.5 2.0
A superfície interna da
flange não deve conter
qualquer falha
A extremidade do tubo
deve encontrar-se
uniformemente flangeada
num círculo perfeito.
Certifique-se de que a porca
flangeada está encaixada.
Verificar
[Aplique óleo]
Aplique óleo refrigerante na
superfície interna da flange.
Não aplique óleo refrigerante
na superfície exterior.
Não aplique óleo refrigerante na
porca flangeada para evitar o seu
aperto com um binário excessivo.
Porca flangeada
[Apertar]
Chave dinamométrica
Chave de porcas
União de tubos
Porca flangeada
Parede
Chuva
Certifique-se
de que coloca
uma tampa.
Caso não disponha de
uma tampa de flange, tape
o bocal da flange com uma
fita para impedir a entrada
de sujidade ou água.
Tamanho do tubo,
em mm (in)
Binário, Nm/(ft-lb)
6.40 (1/4") 18 (13.3)
9.52 (3/8") 42 (31.0)
12.70 (1/2") 55 (40.6)
15.88 (5/8") 65 (48.0)
19.05 (3/4") 78 (57.6)
Cabo de interligação das unidades
Mangueira de
drenagem
Isolamento do
tubo de líquido
Isolamento do
tubo de gás
Fita de
acabamento
Tubo de gás
Tubo de líquido
