9-12

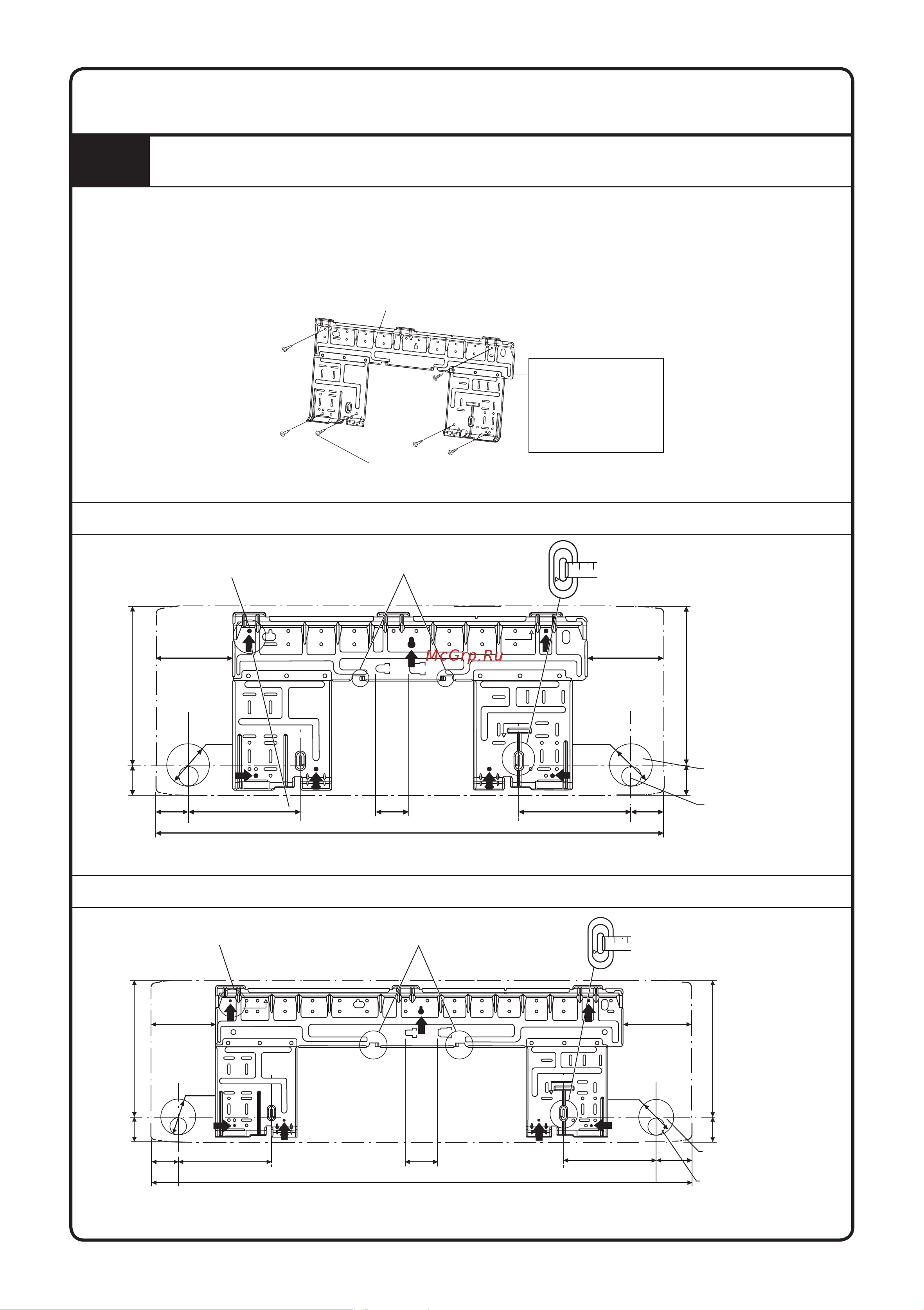

BINNENINSTALLATIE RICHTLIJN
1
INSTALLEREN VAN DE MONTAGEPLAAT
• De montageplaat moet worden geïnstalleerd op een muur die het gewicht van de binnenunit kan dragen.
1) Maak de montageplaat tijdelijk vast aan de muur, zorg ervoor dat het paneel volledig waterpas is en markeer de
boorgaten op de muur.
2) Maak de montageplaat aan de muur vast met schroeven.
Aanbevolen montageplaat retentieplekken en afmetingen
Montageplaat
bevestigingsschroef
De montageplaat
moet worden
geïnstalleerd op een
muur die het gewicht
van de binnenunit kan
dragen.
Montageplaat
BINNENUNIT FTXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170 055.94
49.5170
46.4 241.6
117
Ø 65
Ø 65
Aanbevolen montageplaat
retentieplekken (7 plekken in totaal)
Plaats een waterpas
op deze tabs.
Gebruik een meetlint
zoals getoond.
Plaats het einde van
het meetlint op
Gat door de muur
Ø 65mm
Positie afvoerslang
Unit: mm
Alle afmetingen zijn in mm
BINNENUNIT FTXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5170
Ø 65
Aanbevolen montageplaat
retentieplekken (7 plekken in totaal)
Plaats een waterpas
op deze tabs.
Gebruik een meetlint
zoals getoond.
Plaats het einde van
het meetlint op
Gat door de muur
Ø 65mm
Positie afvoerslang
Unit: mm
Alle afmetingen zijn in mm
