4-12

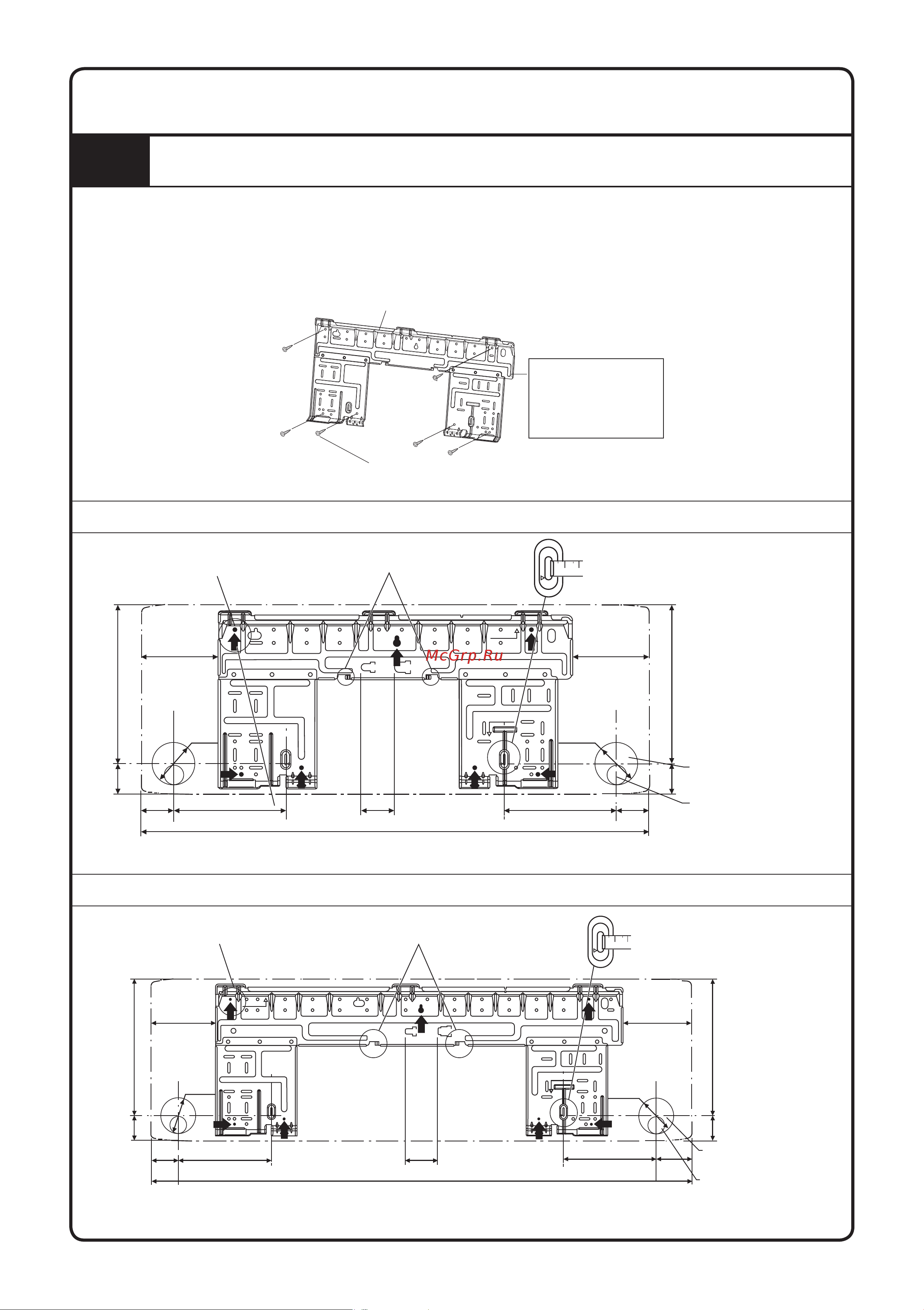

GUÍA D INSTALACIÓN EN INTERIORES
1
INSTALACIÓN DE LA PLACA DE MONTAJE
• La placa de montaje debe instalarse en una pared que pueda soportar el peso de la unidad interior.
1) Fije temporalmente la placa de montaje a la pared, asegúrese de que el panel está completamente nivelado y
marque los puntos de perforación en la pared.
2) Fije la placa de montaje a la pared con tornillos.
Lugares y dimensiones recomendados de retención de la placa de montaje
Tornillo de fijación de la
placa de montaje
La placa de montaje
debe instalarse en
una pared que pueda
soportar el peso de la
unidad interior.
Placa de montaje
UNIDAD INTERIOR FTXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170 055.94
49.5170
46.4 241.6
117
Ø 65
Ø 65
Puntos de retención recomendados en
la placa de montaje (7 puntos en total)
Coloque un nivelador
en estas pestañas.
Use una cinta métrica como
se muestra.
Coloque el extremo de la
cinta métrica en
Orificio a través de la
pared de Ø 65mm
Posición de la
manguera de desagüe
unidad: mm
Todas las dimensiones están en mm
UNIDAD INTERIOR FTXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5170
Ø 65
Puntos de retención recomendados en
la placa de montaje (7 puntos en total)
Coloque un nivelador
en estas pestañas.
Use una cinta métrica como
se muestra.
Coloque el extremo de la
cinta métrica en
Orificio a través de la
pared de Ø 65mm
Posición de la manguera
de desagüe
unidad: mm
Todas las dimensiones están en mm
