3-8
WICHTIG
Wichtige Informationen zum verwendeten Kältemittel
Dieses Produkt enthält fluorierte Treibhausgase.
Lassen Sie die Gase nicht in die Umgebung entweichen.
Kältemitteltyp: R32
GWP
(1)
Wert: 675
(1)
GWP = Treibhauspotential

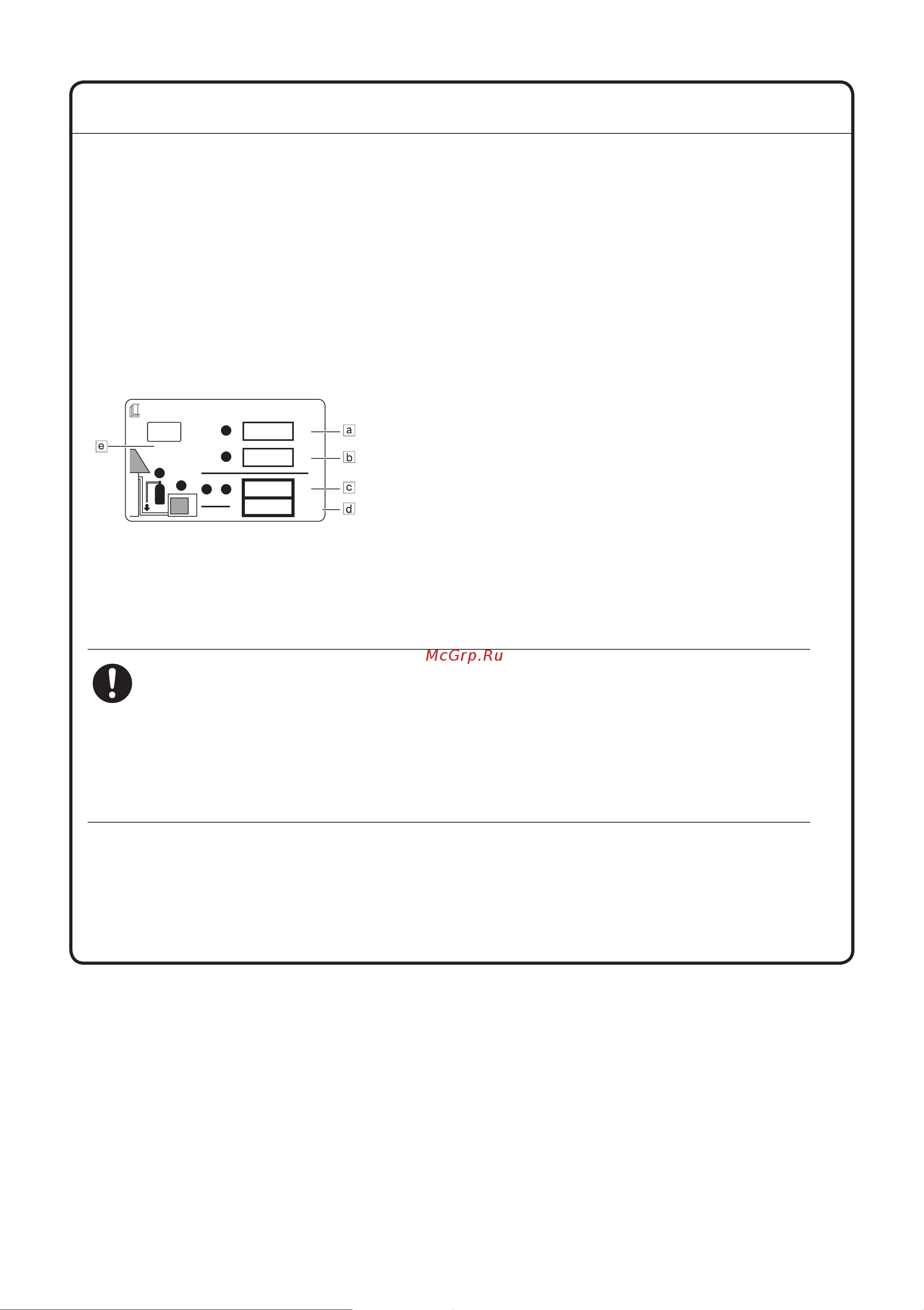

1 Bitte mit unlöschbarer Tinte ausfüllen,
A die werksseitige Kältemittelfüllung des Produkts,
B die vor Ort zusätzlich eingefüllte Kältemittelmenge und
A + B als gesamte Kältemittelfüllung
auf dem mit dem Produkt gelieferten Kältemittelfüllmengenetikett.
Das ausgefüllte Etikett muss in der Nähe der Einfüllöffnung des Produkts (z.B. auf der Innenseite der
Wartungsabdeckung) angebracht werden.
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: 675
R32
a Werksseitige Kältemittelfüllung: siehe Typenschild der Einheit
b Zusätzlich eingefüllte Kältemittelmenge
c Gesamtmenge der Kältemittelfüllung
d Treibhausgasemissionen der Gesamtmenge an Kältemittel, ausgedrückt in Tonnen CO
2
-Äquivalent
e GWP = Treibhauspotential
HINWEIS
In Europa werden die Treibhausgasemissionen der gesamten Kältemittelfüllung im
System (ausgedrückt in Tonnen CO
2
-Äquivalent) für die Ermittlung der Wartungsintervalle
herangezogen.
Die geltenden Rechtsvorschriften sind zu befolgen.
Formel für die Berechnung der Treibhausgasemissionen:
GWP-Wert des Kältemittels × Gesamtmenge an Kältemittel [in kg] / 1000
2 Befestigen Sie das Etikett auf der Innenseite der Außeneinheit. Ein besonderer Platz dafür befindet sich auf dem
Schaltplan-Etikett.
Enthält fluorierte Treibhausgase
